Yaesu FT 2900 mod til 100W

Jeg har søgt på nettet uden held efter en instruktion i hvordan man modder en FT 2900 til 100W sendeeffekt.

Er der nogen af de sædvaneligvis velinformerede brugere herinde som har et link til det?

SÃ¥ vidt jeg kan se drejer det sig om en software mod.

Svar til #1:
http://www.worldwidedx.com/yaesu/44185-yaesu-ft -2900r-frequency-modification-mars-mod.h tml

Svar til #2:
Ja den har jeg også fundet selv. Det er en mod af de frekvenser som radioen kan sende på. Det giver ikke mere effekt..

Svar til #3:
okk

Svar til #1:
Jeg vil betvivle at det kan lade sig gøre. Det lille kabinet bliver gloende varmt ved de 75W i forvejen, 100W ville være den visse død i løbet af meget kort tid.

Mvh Ebbe

Svar til #5:
død i løbet 100W

Svar til #1:
Hej. radioen er bygget til det . men du kan ikke modde, men virkningsgrad fra 75 w - 100w er minimal. Køb istedet et trin , sæt effekten ned og fød trin med 5 - 10 w og udnyt trinnet. men virkningsgrad er og bliver det samme . Du vil bedre kunne bruge dine radioer fremover , med et løst trin, selv med en håndstation . Hvad med at anbringe en bedre antenne i stedet, , med eller uden trin. antenne er alfa omega .
mvh OZ1IPE

Svar til #7:
Hehe. Nu har Shane den kraftigste antenne (rundstråler) , der kan opdrives (Diamond X700). Så her er der ikke meget at komme efter.

Svar til #1:

på side 11 i servicemanualen står det.
http://gx4crc.com/wp-content/uploads/2011/09/FT -2900R_SM_service-info.pdf
pa modulet står til 80w out max i databladet
http://www.alldatasheet.com/datasheet-pdf/pdf/2 13480/TOSHIBA/S-AV36A.html

så max 80W

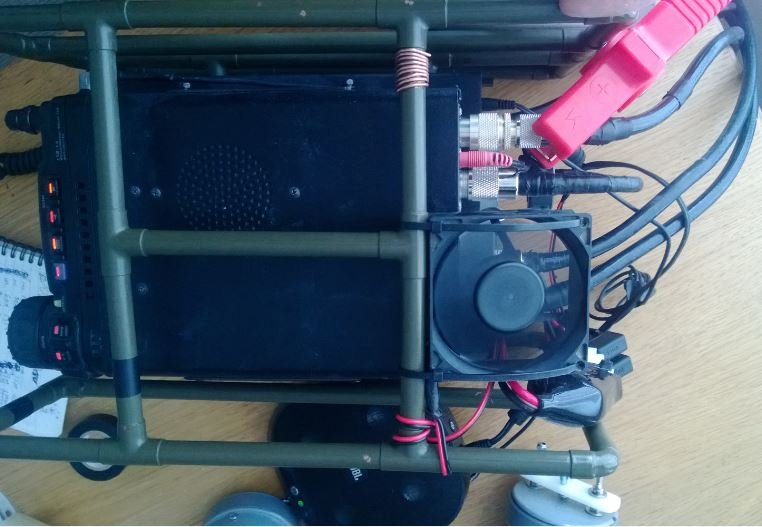

og monter en blæser på kølepladen

hilsen
OZ1IEZ

Svar til #9:

Det er muligt at software modde de fleste Yaesu radioer, men de bliver varme og sveder en del, når man hiver mere effekt ud af dem end fabriksangivet.
Jeg har selv på et tidspunkt presset en FT857 op til ca. 135W og det virkede fint, men ja den blev varm og ekstra køler blev monteret.

Men ja - man skal ind i "allingment mode" og kan justere den der. Tag radioen med i Klubben Shane !

Svar til #10:
Tak for gode tips, og ja Per, jeg tager den med i klubben så vi kan kikke på den.

Svar til #11:

Og hvad vinder du så ? omkring 1dB = ca 1/6 S-grad ;-)

Mvh Ebbe

Svar til #12:
Foruden uliniaritet.

Svar til #13:
uliniaritet. ??
den kørre FM
de fleste PA trin i FM radioer kørre klasse C for at få
bedst virkningsgrad og er overhoved ikke liniare

Svar til #8

Man kommer altså længere med 50W og en retningsamtenne end 1000W på en dummyload. Antennen er alfa og omega.: - Gain.

Svar til #15:
Enig. Men nu er det heller ikke en helt almindelig antenne Shane har. Den har ligeså meget gain som en mindre yagi.
SÃ¥ det er bestemt ikke en dummyload. Der er noget af der mest ekstreme der kan opdrives.
http://www.eham.net/reviews/detail/2126

Svar til #16:
Jeg kører med lillebror x510n og er sgu godt nok glad for den der er desværrer et minnus ved den :o( 200W max..
så der skal lige laves noget der....
Men jeg syndes det er mere surt at man har en TX på 2m der kan 100w og så ikke må bruge dem p.g.a ophedning af pa :o)
IC-746Pro

hygge 1ilt

Svar til #17:

Hvad er det i antennen som sætter begrænsningen for effekten?
Hvad skal bygges om for at få mere effekt ud?

Her er et link til 100Watts versionen

http://www.ebay.com/itm/Yaesu-FT-2900E-100-Watt -Version-VHF-MOBILE-136-174-MHZ-RX-TX-FT -2900E-/171025455055?pt=US_Ham_Radio_Tra nsceivers&hash=item27d1e957cf

Svar til #18:
Hej du.
Jeg er ikke klar over om din ant. er bygget op på samme måde som min , men det jeg tror nok den er.

se lige på denne side..

http://pa0fri.home.xs4all.nl/Ant/X510N/Diamond% 20X510N%20modification.htm

hygge

Svar til #18:
Hej Shane

Hvad angår effekt og de coliniære antenner så som x-300 - x-510 osv

er det muligt fabrikanten skriver de kan tåle 200 watt MEN pas på - de indbyggede kondensatorer er alt for småt dimensioneret - du risikerer uhyre nemt at brænde dem af med næsten uendeligt højt swr til følge..

Uanset hvad diverse fabrikanter skriver - vil jeg under ingen omstændigheder tilføje disse slags antenner mere end 50 watt FM - hvad andre gør er helt op til dem, selvfølgeligt :-)

Og som det forhåbentlig fremgår af ovennævnte - er det netop de indbyggede kondensatorer du skal udskifte hvis du vil køre sikkert med højere effekt.

mvh

Svar til #1:

Hvilket problem skal den mod løse ?.

Er der nogen der ikke kan høre dig der hvor du snakker ?

Eller er dit signal i en anden sammenhæng for svagt ? Og i givent fald, hvilken sammenhæng er det ?

Synes det er meget relevant at se på det problem mod'en skal løse. Det kunne være der var en anden løsning, der ville give dig en bedre løsning af det problem du vil have mod'en til at løse for dig.

Eller hvilke overvejelser har du gjort dig, som har ført dig til den konklusion at lige præcis den mod. med at presse de allersidste dråber whisky ud af 2900'eren er den bedste løsning af det problem du har med dit sende signal ?.

Bjarne.

Svar til #21:

Total sort snak !

Er der nogen der forstår denne tråd ?

Eller er det bare et pragteksemplar på nutidens radioamatører ? ?

Vor herre bevares !

Svar til #22:

Jeg henvendte mig til den som faktisk startede tråden. Jeg tror faktisk godt vedkommende selv er i stand til at svare - også uden din intet sigende hjælp. Hvis du vil have mig undskyldtTak !!. Har du noget sagligt at sige, så ud med det - men hold dine spydigheder og nedladende kommentarer til vores andres indlæg for dig selv !!!.

At du ikke forstår snakken, og du ikke forstår tråden, er vi vel enige om må være et personligt anliggende for dig selv ? Okay.

Kvaliteten at dit indlæg - rettere mangel på samme - , virker ikke ligefrem til du selv er et mønster eksempel på nutidens radioamatører. Håber jeg da ikke i hvertfald.

Ja jeg ved dette heller ikke er særlig sagligt, men jeg kan sgu ikke holde min mund, overfor arrogante fjolser som dig !!!.

Bjarne.
Over-and-out !!.

Svar til #21:
Der er som sådan ikke noget problem som modden skal løse.
Radioen er nu modded takket være medamatører i min lokale EDR afdeling.

Den er nu målt til 120 W på high power.

Og hvorfor spørger I ?

Fordi man kan.....

Svar til #24:
det er jo også bedre at ligge med 9+60
i stedet for 9+59 .

især på 9+60 kanalen "225"
hilsen OZ1IEZ

Svar til #14:
Av min arm. En ren FM station.

Svar til #24:
Må vi så høre hvordan den blev moddet... evt. link...

For så kan vi afslutte tråden inden den løber ud i en gang vrøvl ;-)

og rigtig nok hvorfor være lystfisker når man kan gå ned og købe fisken - fordi man kan....
hvorfor modificere sin radio - fordi man kan ;-)

vy 73 de oz8aes - Daniel Buch

Svar til #24:

Jeg spørger fordi, jeg mener det er vigtigt at tage udgangspunkt i hvorfor man gør de ting man gør. Udfra en forestilling om man oftest ikke gør til bare for at gøre det, men forventer at få et eller andet ud af det. Enten noget optimering, noget funktionalitet eller et andet behov dækket.

Nu forstår jeg du vil lave mod'en, bare for at lave den. Det er så ok.(personligt synes jeg det vil være synd, men det er jo dit valg). Men hvis det havde handlet om du ville have et kraftigere signal hos en som har svært ved at høre dig. Du ligger måske nede på 0 grader hos ham, og gerne vil hæve det lidt over støjen osv. Så var det måske ikke den løsning du skulle vælge, men enten gøre noget på antennesiden, eller måske investere i et pa-trin der giver lidt mere end de 100w. osv. osv.

Bjarne.

Svar til #25:
Jo mere effekt des bedre - det er klart. Man kan jo bare skrue ned hvis man har lyst og brug for det og nu er 100w jo en ganske alm. effekt på 2meter.

De gange jeg har været i kbh har jeg ofte lyttet på 225 og der er gang i den og rigitg gode kraftige signaler, en ren fornøjelse at lytte på.

Hellere fuld skrald på en simplex frekvens fremfor dem der skadrer løs på repeatere dagen lang. Det er de ikke beregnet til !

Svar til #28:

Hvorfor ville jeg have mere effekt ud af radioen, tja, det er jo ren drengerøvs skæg og ballade. Jeg skal jo ikke køre fuld effekt hele tiden for det kan den jo helt klart ikke holde til.

Nu roder jeg også en del med gamle biler. Det sjove er jo at bygge noget som ganske få andre har. Få tunet motoren så den har flere hestekræfter. Det er i mit tilfælde ikke for at køre stærkt, men mere for at have det. For at krydse det af på "listen". "Been there, done that".

Ligesom du skriver, at du synes at det er synd at lave den mod, er der jo også folk som sværger til at veteranbiler skal være originale og ikke ombygget til Hot Rods.

Der er folk som bevarer og folk som har fantasi til at deres ting skal se anderledes ud. Når jeg ser en ting får jeg ofte ideer til hvordan kan se ud hvis man ændrer lidt her og der. Det er meget få ting jeg har som er i 100% original stand. Jeg finder et godt udgangspunkt i en ting og så modder jeg lidt.

Jeg havde en Atas 100 antenne på min bil en overgang. Den har det sorte rør nederst og det var sku lidt kedeligt så jeg fik en ven som er pinstriper til at dekorere den lidt. Nu er den solgt videre og der sidder en 2,52 cm lang Diamond NR 22 antenne på bilen. Har jeg brug for den? Nej, men den er sjov at køre rundt med.

Har du forøvrigt tænk på, at kvinder ser på mænd på samme måde som mænd ser på gamle biler. Der skal bare ændres lidt her og der og laves lidt pladearbejde osv.

Nå for nu ikke at tabe tråden helt.

Radioen har 4 niveauer for sende effekt. Min plan er jo ikke altid at brage ud med fuld effekt.
I Low 1 har jeg 5W, i Low 2 ca 10W, i Low3 har jeg 80W og det bliver min normale max. I korte transmissioner kan jeg nu trykke 120W af på High.

Det er klart at det presser radioen at køre fuld effekt, men den bliver ikke så meget varmere end ved normal effekt. Vi lavede forskellige test af varme udviklingen og selv efter fuld effekt på en dummy load i flere minutter var den blot håndlun på kølepladen. Altså kan man kortvarigt køre fuld skrald på den.

Så lige nu har jeg altså mulighed for at sende på 120 W på en 75 W radio, hvis jeg vil.

Jeg kan ikke rigtig komme nærmere ind på om der er andre grunde, men OK ja det er vel for at man i sidste ende kan række det længere eller få et bedre signal. Men for mig er det mere bare det at jeg kan gøre det som er vigtigt.

Vi er helt enige om at det selvfølgelig er bedre at benytte et PA trin og så spare radioen og det bliver nok også løsningen på sigt. Men det fede ved en FT-2900 er jo netop at du har en lille mobil station med meget kraftig effekt. Det fylder ingenting og kan let flyttes rundt fra bil til båd eller sommerhus/kolonihave osv. Og til prisen er FT-2900 perfekt til den "lille mand" som måske ikke har så mange penge at rutte med. Eller som begynder radio til D-licensen.

Har man brug for mere en de 75 W? Sikkert ikke, men nu er det der bare hvis behovet opstår. Er det fornuftigt? Nej, men for mig er det at være radioamatør at lege med ting. Hvis det kun var for at tale med folk kunne jeg bruge Skype. Dette kan ses som et eksperiment og lur mig om ikke der er andre som også kunne finde på at lave den mod.

Sssshhhhhh, var der nogen som sagde Eksperimenterende Radioamatører?

PS Jeg skal nok komme med en forklaring på hvordan man laver den mod. Den ligger ikke på nettet, jeg skal først skrive det hele ned

Svar til #30:
Hej Shane.
Må man prøve at spørge hvad du har af kabel ? formoder det er i bilen radioen bliver brugt ?

Har du prøvet at måle din spænding fra føde punkt (batteri) og så måle på/lige før radio når du "knalder" 120W afsted ?
Kunne du hente noget spænding i lidt flere kvardrat ledning ?

Og dit coax ? er det "bare" RG 58 ? Hvad med at skifte til H155/Bedea HFX50.

Har selv hentet en del der. Både signal og støj dæmpning (dobbelt skærm)

Og så når du henter dB i kabel går det begge veje. og ikke kun den ene vej, men det ved du alt om...

Mvh. Benn

Svar til #31:

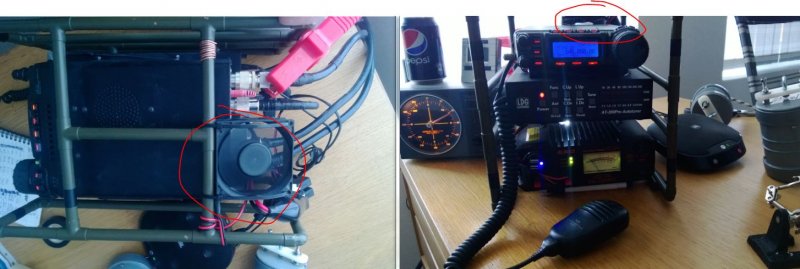

Nu er radioen jo først fixet i går aftes, så den ligger på mit bord nu. Planen er at bygge radioen om til seperations kit.

Jeg har som nuværende stadig det oprindelige RG58 kabel som fulgte med antenne foden. Men jeg må nok skifte foden ud med en større og der kunne så evt komme nyt kabel på samtidigt. Kabel længden er ku 1,4 m da radioen sidder i bagage rummet.
Spændingskablet er trukket direkte fra bilen batteri og er i stor kvardrat.
Men det bliver interessant at måle spændingsfald på det

Svar til #32:
hej det var godt du fik det lavet og den qso vi lige havde lød du kanon godt

Svar til #32:
Hej Shane.

Hvis udgangstransistoren S-AV36 uheldigvis skulle brænde af så køber du bare en ny på Ebay - de kan fås for 30-40$ og så skifter vi den. No Sweat !

Der er iøvritg tydelig forskel på din signalstyrke her hos mig med hhv. 75 og 120W.

Per

Svar til #34:
Jeg bestiller lige et par stykker

Svar til #35:
Kære Shane..

Jeg synes det er et meget farligt projekt du har gang i. Tænk hvis noget brændte af! Tænk hvis nogle synes det var et forkert valg? Tænk hvis du var for kraftig på 225? Tænk hvis nogle var misundelige? Tænk hvis hele dit hus brændte ned? Tænk tænk og tænk igen! Husk det du laver der må du ikke! Husk de voksne kommer efter dig hvis du fortsætter! Tænk engang hvis du steg en halv S grad... Ja jeg kunne blive ved! Men pas nu på hvad du laver. Man ved sgu aldrig hvad der kan ske i dette forbudsland Danmark, hvor janteloven hærger. Men Shane du skal vide, at du altid er velkommen på 225 uanset om du ligger med 6 eller 6 1/2 S grad... ;o) ;o)

Hygge

Svar til #35:
Jeg synes det er fedt I eksperimenterer så meget derovre.
Det lader til at i er noget mere ungdommelige og fremme i skoene i Kbh. Det kunne jeg godt savne herovre vest på.
Jeg overvejer selv en 2900 nu. Det er jo mega billigt at få 100w+ med sådan en radio. Og den er jo bygget til det kan jeg se på det græske link. Der er sgu for mange der sender qrp i dag :)

Fortsæt den gode stil og skriv gerne om det her på Danmarks førende forum for radio interesserede.
Hilsen en tidligere Sjællænder ;-)

Svar til #35:
Jeg synes det er fedt I eksperimenterer så meget derovre.
Det lader til at i er noget mere ungdommelige og fremme i skoene i Kbh. Det kunne jeg godt savne herovre vest på.
Jeg overvejer selv en 2900 nu. Det er jo mega billigt at få 100w+ med sådan en radio. Og den er jo bygget til det kan jeg se på det græske link. Der er sgu for mange der sender qrp i dag :)

Fortsæt den gode stil og skriv gerne om det her på Danmarks førende forum for radio interesserede.
Hilsen en tidligere Sjællænder ;-)

Svar til #35:
Jeg synes det er fedt I eksperimenterer så meget derovre.
Det lader til at i er noget mere ungdommelige og fremme i skoene i Kbh. Det kunne jeg godt savne herovre vest på.
Jeg overvejer selv en 2900 nu. Det er jo mega billigt at få 100w+ med sådan en radio. Og den er jo bygget til det kan jeg se på det græske link. Der er sgu for mange der sender qrp i dag :)

Fortsæt den gode stil og skriv gerne om det her på Danmarks førende forum for radio interesserede.
Hilsen en tidligere Sjællænder ;-)

Svar til #36:
Kære Mikkel
Jeg har sku været for kraftig siden min konfirmation....

Svar til #39:

Jamen det er jo bare at gå til den. Jeg finder ud af beskrivelsen senere, men i princippet står alt på side 9 - 11 i service manualen.

Jeg har handlet med det græske firma og der er ingen problemer med det. De holder aftaler og sender som de skal.
Fordelen er jo at radioen er moddet så meget den kan når du får den med posten.

Svar til #27:

Her er modden så:

Du skal ind i Alignment Modeog det gøres på flg. måde:

1. Tryk MHz(SET) knappen ind imens du tænder radioen

2. Sluk radioen

3. hold både REV(DW) og D/MR(MW) knapperne inde imens du tænder radioen. Når radioen er tændt slipper du begge knapper.
SÃ¥ er radioen i Alignment Mode

Så kan du vælge hvilke ting du vil justere

4. Drej VFO knappen til der står BO101HP. Det er her du justerer alle power niveauer

5. Tryk D/MR(MW) knappen

6. Tryk tasten ind og drej på din VFO til du når den effekt du ønsker. Effekten skal aflæses på et eksternt Watt meter. Nå du når til det punkt hvor displayet skriver FF er du på fuld styrke.

7. Tryk på D/MR(MW) knappen for afslutte

8.Tryk på DW(REV) knappen for at gemme dine nye indstillinger

9. Sluk radioen

10. Hold MHz(SET) knappen ind imens du tænder radioen

Så er opgaven fuldført

De andre power niveauer nås ved at vælge BO101 L3, BO101 L2 eller BO101 L1

God fornøjelse

Svar til #25:
Jeg er blot nysgerrig... hvad er det EGENTLIG du synes der er problematisk her? Det synes jeg ikke jeg har kunne læse mig til.

Benny - OZ7AE

Hey. er sådan en ft2900e et godt køb?, med andre ord er der lige så gode alternativer jeg skal kik på nu jeg er i køber mode :)

Svar til #43:
der er mange der skriver hvad vil Shane bruge mer power til.
nogle skriver brug en bedre antenne andre skriver
at gå fra 75 til 100W = 1 DB.

Jeg mener at også 1 db er fremgang også hvis man bruger 1 tomme kabel og har den bedste antenne man kan købe.

Shane spurgte om der var nogle der kunne hjælpe.
det gjorde jeg
det var meningen med mit inlæg

Svar til #44:
Du skal i hvert tilfælde ikke nøjes med en ren FM spilledåse.

Svar til #46:

aha kun fm, det så jeg slet ikke, god point :)

Svar til #45:
Min intention var såmænd blot at forsøge at tale til den sunde fornuft.
En station i den størrelse, med så lidt "køleplade", skruet op til 120W ud, VIL med tiden stå af. Og når den gør det, så er der ikke noget at rep, da printet sandsynligvis vil forkulle.
Udgangstransistoren kan slet ikke slippe af med varmen. Selv ved relativt korte indtastninger vil die overstige kritisk temperatur, inden kølepladen kan "tage fra".
Personligt er jeg revnende ligeglad, det var kun for at hjælpe en medamatør, som måske ikke vidste bedre.

Mvh Ebbe

Svar til #48:

Nu er modden lavet og hvis radioen står af køber jeg bare en ny

Svar til #49:
Det modsiger lidt det du skrev i indlæg 30.
Citat: Og til prisen er FT-2900 perfekt til den "lille mand" som måske ikke har så mange penge at rutte med., citat slut.
Hvis man skal skifte radioen ud med jævne mellemrum var det måske billigere med et pa trin.i længden.Bare en ide.

73 de OZ2SYV / Martin

Svar til #50:
Pa trin bliver altså også varme
nu har jeg et RFC 2-317 2m pa
og nu bliver Allan glad, ja det er lineart og kan også bruges til SSB
det spytter 170W ud og det er jeg glad for.
problemet er bare at det bruger 45A når det giver 170W ud
13,8 x 45A = 621W - 170W out = 451W tab i kølepladen
så uden at montere en blæser på pa holder det heller ikke til FM.
og det koster nok mer at skifte det end Shanes radio

Hilsen
OZ1IEZ

Svar til #51:
Tit er der en knap på pa trin hvor man kan dæmpe effekten og dermed også varme udviklingen.
Da jeg kørte 27 MHz mobil havde jeg et 150 w CTE trin liggende under sædet som altid stod på halv effekt og på trods af mine lange qsoèr/indtastninger havde jeg ingen problemer med varmeudvikling.
Og ja det var FM

73 de OZ2SYV / Martin

Svar til #51:
Det var dog en elendig virkningsgrad.... Der må være noget galt.

Jeg har et 160W 2m trin som også er lineært (så lineært man nu kan lave det ved så lav en forsyningsspænding).
Når det afleverer 160W forbruger det ca. 23 - 24A og dermed en virkningsgrad på omkring 50%.
De gange jeg har anvendt til SSB har jeg holdt mig på max. 100W. Kommer jeg ret meget over ser det ikke voldsomt kønt ud på en spectrum-analyzer.

Vy 73 de OX3IO, Brian

Svar til #51:
Hej Poul.

De 45A, er det ikke inclusive exciter / station ?
Mit 2-117 trækker 28A ved 170W ud. Hvis det trækker 45A alene, så er der noget galt, det kunne være at en trimning kunne hjælpe på det. Det er for øvrigt forsynet med 35A sikring (eller rettere, 2 sikringer i parallel).

Mvh Ebbe

PA-Trin fra Zegati - de dur virkelig til noget.
http://www.zgitaly.it/inglese/area.asp?sez=17&i d=85

Tag f.eks. model B1200 - 2KW ud ved 30V/80A, vel og mærke SSB, så det må antages at være lineært - det er 2240W DC input.
Hvordan kan de da opnå så høje virkningsgrader?

Og endnu mere fantastisk er model B550P - 14V/35A og hele 600W ud. DC input på 490W..... Hvad nu hvis man ensrettede output til DC og fødte den med det - har man så en evighedsmaskine? :-)

Hvordan en producent kan finde på at skrive sådan noget er helt ubegribeligt.....

Vy 73 de OX3IO, Brian

Svar til #54:
de 45a er for ellers lyder det ikke godt på ssb
hvis bios bliver skruget ned lyder det ad ht
og ja det er med exiter + jeg glemte at medregne de 30w som trinnet fødes med

angående zegati pa til 27MHz er kølepladen ikke stårre end shanes radio så hvis de kan holde hvad er så problemet

Svar til #56:
Nu er Zetagis køleplader nok ikke det bedste at sammenligne med.
Havde på et tidspunkt Zetagi trin både hjemme og i bilen og de kunne ikke komme af med varmen, et B 299 på halv styrke har jeg prøvet at køre så varm så lodningen på plusledning i trinnet smeltede af midt i en qso.
Mange jeg kender har brændt Zetagi trin af på grund af varme, og i rørtrin var trafoer underdimensioneret i hvert fald til FM
Ikke smart når det er kendt at folk piner de sidste ubetydelige watt ud af dem ved at pytte mere ind i dem end de er beregnet til, det er dog i det tilfælde selvforskyldt når de brænder af.
Så nej Zetagi kunne ikke holde, men det kunne CTE på grund af bedre materialer til køling.

73 de OZ2SYV / Martin

Svar til #55:
Og det værste er, at der er rigtig mange der ta'r det for gode varer. De kan blive noget så skrupfornærmede når man præsenterer dem for en hurtig hovedregning, og stadig tror, at man ta'r rumpetten på dem, hi.

Mvh Ebbe

Svar til #56:
Jeg gætter på at du mener Bias, Bios er noget der sidder i computere.
Jeg tænkte mere i retning af tilpasning af ind- og udgangs-kredse, samt just af c49 ifølge manualen. Det kunne sænke strømforbruget noget, til glæde for kølepladen :-)
De omtalte trin fra Zetagi kender jeg ikke, men det skulle undre mig, om man kunne trække ret meget mere end halvdelen af den opgivne effekt ud af dem, og de skal nok stadig blive godt lune.

Mvh Ebbe

Svar til #56:
Der er noget piv galt!

Trinet bruger 22 A jf datablad, og det synes OK.
Hvis trin + exiter bruger 45 A, må exiteren bruge 23 A.
Skal en exiter levere 30 W bruger den rundt regnet ved en ikke urealistisk virkningsgrad (0.5) ca 60 W, hvilket svarer til 4,3 A, plus lidt mA til drift af exiterens øvrige kredsløb.

Mit gæt er, at du overstyrer dit trin helt vildt, for 23 A 13,8 V giver 317 W. Og med en virkningsgrad på 0,5 giver det 150 W til trinet, rundt regnet.


Hvorledes har du styr på, hvad exiteren leverer til trinet, er exiteren tilpasset trinet korrekt og hvorledes moniterer du trinets output?

Svar til #55:
Hæ!

Det er desværre ingen nyhed, at hver fabrikant har hver deres helt unikke effektangivelser.
Zegati angiver f.eks spids-spids kortslutningsværdien ved opstart. Så det skal nok passe :-)

Prøve at sæt en alm pc køler på, der blæser på ribbenene, det virker enormt meget, har haft det på min mobil pa , der også lå under sædet, det gik fra meget finger varm, tildels at kunne lygtes til alm kold. Alu... kan ikke høres hvis det er fan af god kvalitet.

har også en på min rack nu, da en god varm sommer bil / eller står sommersolen,,,ikke lige det bedste tror jeg, oplevede jeg sidste år. Nu er radioen lige frem dåse øl kold hele tiden, ved alm DX, snak... se foto her....

Svar til #54:
er dit trin nu linaert?
prøv selv at regne på det
driver trans skal bruge min 60w for at levere 30w til udgangs transistore. det efterlader ikke nok power til 170w ud

desuden nå der påregnes tab i spoler kondensatore og printbaner
men ellers er det tæt på 50% virkningsgrade flot
men ikke linaert

Svar til #63:
Ifølge spectrum analyseren, som fik lov til at snuse til det under optrimning, (ikke af mig skal dertil siges), skulle det se fornuftigt ud. Og jeg har ikke siden haft anledning til at stikke "den gyldne skrutrækker" i det, så jeg går ud fra at det er brugbart endnu.

Jeg er af den overbevisning, at det drejer sig ikke om at få det til at trække mest muligt tomgangsstrøm (som Hifi-folket eeelsker), men om at dæmpe uønskede frekvenser mest muligt, og det var osse "skruemesterens" filosofi.
Det er jo heller ikke et Kl.A trin.
At strømforbruget så samtidigt dalede, det var en (måske tilfældig) sidegevinst.

Mvh Ebbe

En lille opdatering på modden er at radioen kører rigtig godt. Jeg har ingen problemer med overophedning endnu, men kører nu mest med 80W.

Så indtil videre går det rigtig godt, trods alle advarsler.
