Hvad er dette?

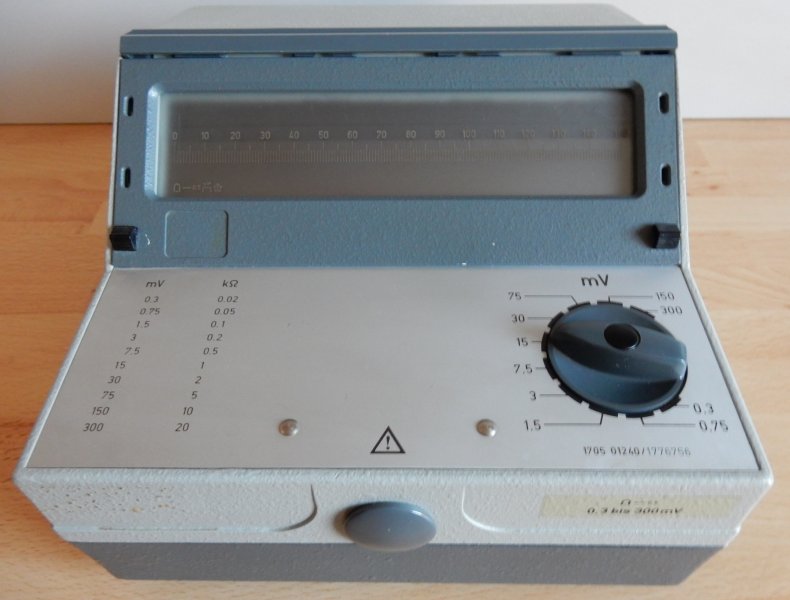

Ukendt instrument, som var med i en kasse købt på et loppemarked.

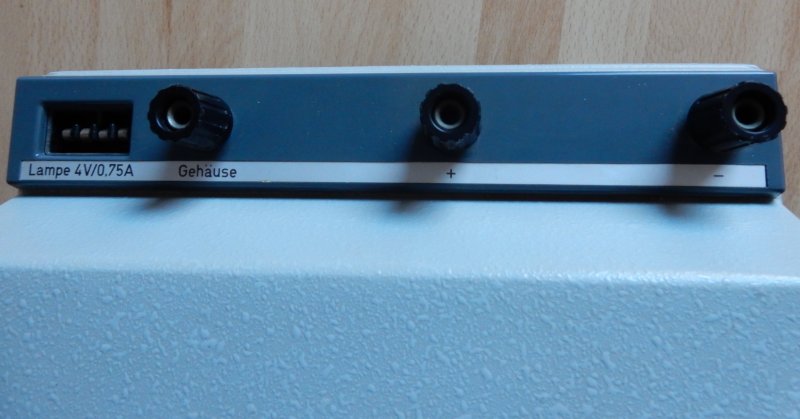

Det er tre tilslutninger bag på, +, - , Gehäuse, samt 4-polet stik til lampe 4V, 0,75A.

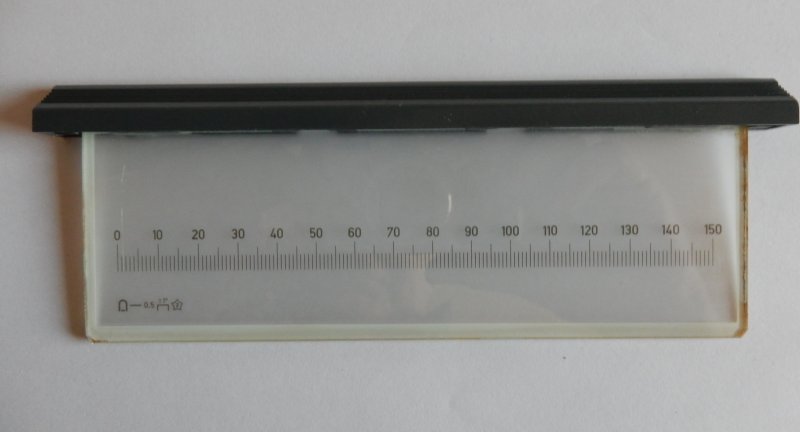

Skalaen kan udskiftet.

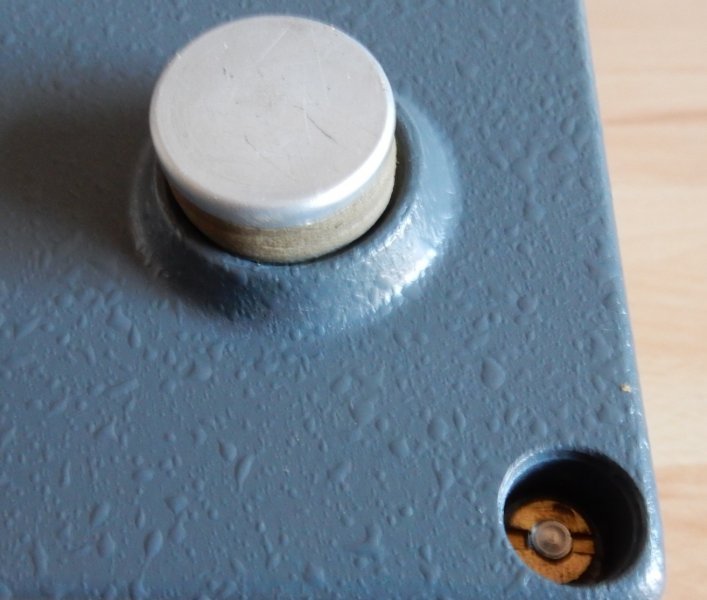

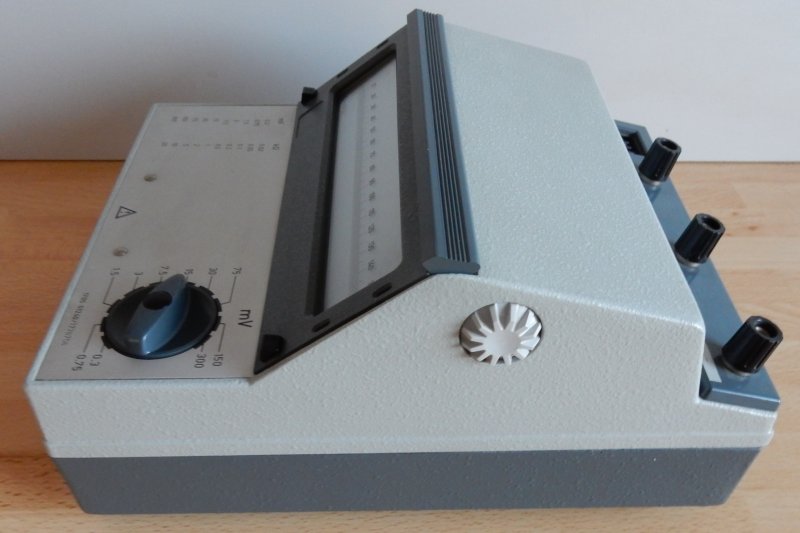

"Knap" på siden kan drejes.

Vejer 3,2 kg og står på gummifødder.


Er der nogen der ved, hvad dette instrument benyttes til?

Svar til #1:
Hej Steen

Det er et spejlgalvanometer til måling af små jævnspændinger.

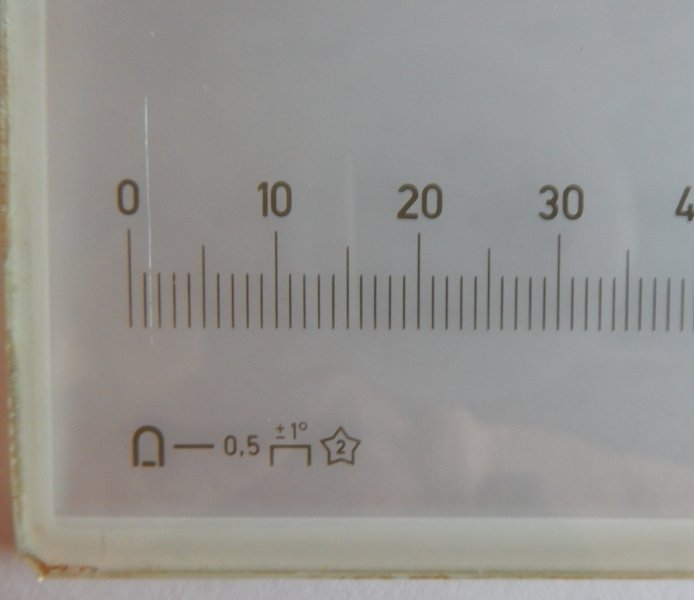

Lampen danner en lysplet på glasskalaen med en streg, der angiver måleværdien.

I dag benyttes denne type instrumenter ikke ret tit, da de er erstattet med instrumenter med chopperforstærkere o. lign.

Men det kan stadig have sin berettigelse i specielle sammenhænge, f.eks. er det helt ufølsomt over for HF-indstråling, hvilket ellers kan være et problem ifm. instrumenter med forstærkerkredsløb.

Venlig hilsen
OZ9MO / Jarl

Svar til #1:

Så vidt jeg lige kan se, så er det et spejlgalvanometer. Dvs. i stedet for at der er monteret en viser på drejespolen, så sidder der et lille spejl der reflekterer en lysplet op på skalaen bagfra. Derfor lyskilden der skal spændingsforsynes.
Et meget fint og følsomt instrument -men hvor meget de bruges mere, ved jeg ikke.

Jeg har selv "åbne" versioner liggende , hvor drejespolen er i et separat hus, som man belyser med en ekstern lyskilde - og reflektionen går så videre til en separat skala (lineal) der i princippet kan stå flere meter væk.

Jeg har set dem hænge under loftet, på den måde, i fysiklokalet i det gymnasie jeg gik på i 80erne.

Mvh Dan

Svar til #2:

Hej Jarl,


Tak for hurtigt svar. Har det nogen "samlerværdi"?


Mvh. Steen

Svar til #4:

Og det samme til Dan:

Tak for hurtigt svar. Har det nogen "samlerværdi"?

Mvh. Steen

Svar til #4:
Hej Steen

Selv tak.

Tjaa... instrumentet ser ud til at være velbevaret og af nyere dato - og det er mao. ingen antikvitet (endnu).

Hvis det skal sælges, bør du nok undersøge, om det stadig virker og holder kalibreringen. Det er det første, en interesseret køber vil spørge om.

Pas på at det ikke tager skade ved afprøvningen. Sæt en passende spændingsdeler mellem instrumentet og en variabel strømforsyning, så strømforsyningen selv ved max. spænding ikke kan overbelaste instrumentet.

Du kan være heldig, at en interesseret køber henvender sig via Brugtgrej med et tilbud. Ellers må du nok udbyde instrumentet til salg via Ebay.

Venlig hilsen

OZ9MO / Jarl
