#1	13/12-16 04:51

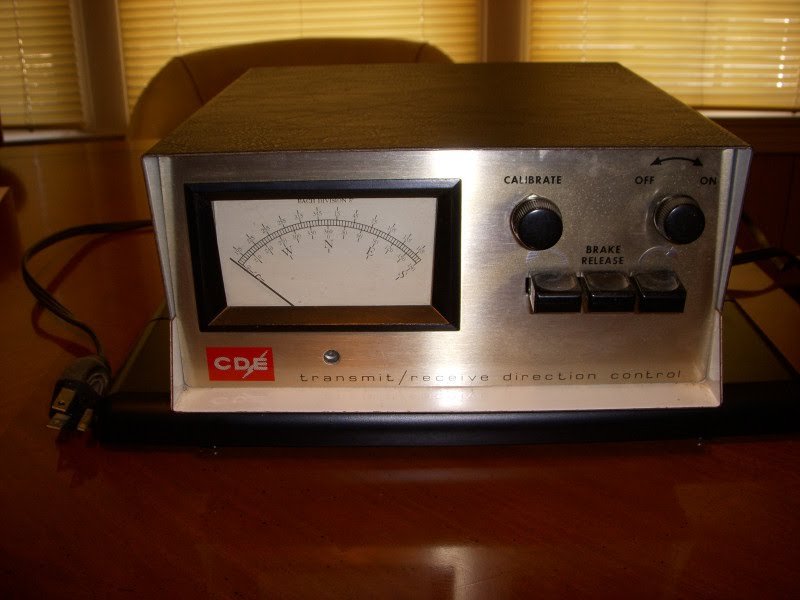

Henrik Rasmussen - OZ6YD Indlæg: 309	Jeg har i mange år haft disse to ting liggende og de er købt hver for sig. Er der nogen der ved om de to arbejder sammen ? Mvh Henrik, OZ6YD Vedhæftede filer: controller_1.jpg Besvar

#2	13/12-16 07:07
Bent Toft Indlæg: 110	Svar til #1: Hej Henrik De passer sammen. Ha en rigtig god dag. mvh Bent Toft - OZ3TT - fone. +4529290120 - e-mail benttoft@msn.com http://benttoft.wix.com/amatoergrej Besvar

#3	14/12-16 00:22
OZ1KS Kenneth.S Indlæg: 654	Svar til #1: Gør dig selv den tjeneste at Tage Låget af Boxen For det er Ikke ALLE Terminaler Bag på der er I brug Så du ikke leder Huller i Jorden efter 6 eller 8 Ledere.. hvis det eksempelvis kun er 5 der skal bruges ---------- Det gør ikke noget det Koster Lidt når det DUR Vy De OZ1KS 7 3 MAN! Kan ikke Diskutere med Folk der her Ret ! Jeg skriver med stort for at Understrege Ikke Råbe Og efter som det er MIG der har skrevet det bestemmer jeg OSSE! hvad det betyder Besvar

14/12-16 00:22

OZ1KS Kenneth.S

Indlæg: 654

Svar til #1:
Gør dig selv den tjeneste at Tage Låget af Boxen
For det er Ikke ALLE Terminaler Bag på der er I brug
Så du ikke leder Huller i Jorden efter 6 eller 8 Ledere..
hvis det eksempelvis kun er 5 der skal bruges

----------
Det gør ikke noget det
Koster Lidt når det DUR
Vy De OZ1KS 7 3

MAN!
Kan ikke Diskutere med
Folk der her Ret !

Jeg skriver med stort for at Understrege Ikke Råbe
Og efter som det er MIG der
har skrevet det
bestemmer jeg OSSE!
hvad det betyder

Besvar

#4	14/12-16 20:25
Kim Liljekrans, OZ5IQ Indlæg: 975	Svar til #3: Der er typisk KUN brug for 6 ledninger. Hvis man ER smart, lukker man styreboksen op og fjerner, den kondensator, der laver en faseforskydning, og flytter den OP i selve rotoren, så kan man klare det med 5 mener jeg at kunne huske. Så nu bruger jeg 5x ledere, og husk - det ER kun de 3 til motoren, som behøver at være kraftige. Bare kontroller, om der er tre ledn til motor, og så 2 til potmeter. Hvis der er bremse i, så er der brug for 2 ledere mere - altså 7. VY 73 og god jul fra OZ5IQ, Kim Besvar Redigeret 14/12-16 21:55

14/12-16 20:25

Kim Liljekrans, OZ5IQ

Indlæg: 975

Svar til #3:
Der er typisk KUN brug for 6 ledninger. Hvis man ER smart, lukker man styreboksen op og fjerner, den kondensator, der laver en faseforskydning, og flytter den OP i selve rotoren, så kan man klare det med 5 mener jeg at kunne huske. Så nu bruger jeg 5x ledere, og husk - det ER kun de 3 til motoren, som behøver at være kraftige.
Bare kontroller, om der er tre ledn til motor, og så 2 til potmeter.
Hvis der er bremse i, så er der brug for 2 ledere mere - altså 7.

VY 73 og god jul fra OZ5IQ, Kim

Besvar

Redigeret 14/12-16 21:55

#5	14/12-16 21:41
Lars Peter Larsen Indlæg: 858	Svar til #4 og andre: Typisk bruges 3 ledninger til motor, en til bremse, 2 til kondensatoren og en til meteret - ialt 8 ledninger. Og ja, der kan spares 2 ledninger ved at bygge fasekondensatoren ind i rotoren. (Den i styreboksen behøver man ikke at fjerne - man undlader bare at bruge den) Men iagttag at to af motorledningerne går igennem et endestop i hver retning. Det gælder for alle de "store" rotorer: Ham-M, Ham-IV, Tailtwister, CDE AR44 osv. Andre rotorer som AR40 styres på en anden måde med kun 5 ledninger. Dokumentation findes flere steder på nettet, f.eks på http://bama.edebris.com/manuals/ Vy 73 de oz1etp/Lars Korrektion: der bruges to ledninger til retningsvisning sammen med motorens og bremsens nul-leder. Besvar Redigeret 14/12-16 21:47

14/12-16 21:41

Lars Peter Larsen

Indlæg: 858

Svar til #4 og andre:

Typisk bruges 3 ledninger til motor, en til bremse, 2 til kondensatoren og en til meteret - ialt 8 ledninger. Og ja, der kan spares 2 ledninger ved at bygge fasekondensatoren ind i rotoren. (Den i styreboksen behøver man ikke at fjerne - man undlader bare at bruge den)
Men iagttag at to af motorledningerne går igennem et endestop i hver retning.
Det gælder for alle de "store" rotorer: Ham-M, Ham-IV, Tailtwister, CDE AR44 osv.
Andre rotorer som AR40 styres på en anden måde med kun 5 ledninger.

Dokumentation findes flere steder på nettet, f.eks på http://bama.edebris.com/manuals/

Vy 73 de oz1etp/Lars

Korrektion: der bruges to ledninger til retningsvisning sammen med motorens og bremsens nul-leder.

Besvar

Redigeret 14/12-16 21:47

#6	16/12-16 14:22
Per Bekker-Madsen Indlæg: 324	Svar til #1: Hej Henrik Prøv at læse her: http://www.rotorservice.com/serv3%20identify.ht m 73 Per Besvar

#7	16/12-16 22:22
Verner Topsøe / OZ5TG Indlæg: 69	Svar til #4 og andre Det er rigtigt at man kan flytte kondensatoren op i rotoren og derved spare to ledninger. Men kondensatoren er en elektronisk komponent - endda en der bærer ret stor strøm til motoren, og især når den sidder i rotoren er den udsat for ekstreme temperaturer sommer og vinter. Det koster på levetiden. Især hvis man har taget den nemme vej at koble to alm. elektrolytter ryg mod ryg. Og jeg vil meget hellere skifte en kondensator i boksen på bordet end at skulle hente rotoren ned fra masten bare for at spare to ledninger.(Har prøvet det !! Så ønsker man at man ikke havde sparet de to ledninger) Jo mindre elektronik i masten - jo bedre. Hygain fører de fleste orginale reservedele til disse rotorer. Se http://www.hy-gain.com/catalog/mfj/MFJ_2017_Ham _Radio_Catalog.pdf side 120 i det nuværende katalog. Best 73 de OZ5TG/Verner MCHNY Besvar

16/12-16 22:22

Verner Topsøe / OZ5TG

Indlæg: 69

Svar til #4 og andre

Det er rigtigt at man kan flytte kondensatoren op i rotoren og derved spare to ledninger.

Men kondensatoren er en elektronisk komponent - endda en der bærer ret stor strøm til motoren, og især når den sidder i rotoren er den udsat for ekstreme temperaturer sommer og vinter. Det koster på levetiden. Især hvis man har taget den nemme vej at koble to alm. elektrolytter ryg mod ryg.

Og jeg vil meget hellere skifte en kondensator i boksen på bordet end at skulle hente rotoren ned fra masten bare for at spare to ledninger.(Har prøvet det !! Så ønsker man at man ikke havde sparet de to ledninger) Jo mindre elektronik i masten - jo bedre.

Hygain fører de fleste orginale reservedele til disse rotorer. Se http://www.hy-gain.com/catalog/mfj/MFJ_2017_Ham _Radio_Catalog.pdf side 120 i det nuværende katalog.

Best 73 de OZ5TG/Verner
MCHNY

Besvar

#8	17/12-16 13:02
Søren Nielsen Indlæg: 18	Svar til #1: Man sparer ikke en ledning ved at sætte kondensatoren i rotoren ! Besvar

#9	17/12-16 20:52
Verner Topsøe / OZ5TG Indlæg: 69	Til info. Verner/OZ5TG Vedhæftede filer: HAM-IV Controller - Rotor Diagram.pdf Besvar

#10	18/12-16 09:32
Søren Nielsen Indlæg: 18	Svar til #9: Ok, det diagram havde jeg ikke set. På min rotor kan man ikke spare en ledning. Besvar

#11	18/12-16 11:58
Dan Andersen Indlæg: 429	Svar til #8: Jeg har flyttet min, ingen problem, hvis man køber er ordentlig bipolar, de kan sagtens klare de temperatur ændringer vi har her i Danmark.!! Dan ---------- livet leves med små effekter !! Besvar Redigeret 18/12-16 12:07

#12	18/12-16 21:59
Kim Liljekrans, OZ5IQ Indlæg: 975	Svar til #5: Ja 5ledn. + EN fælles. stel, altså 6. 5IQ, Kim Besvar
