ræveløbs antenne

Denne tråd er lukket for nye indlæg

#1  26/06-17 21:11
Kim Borg
Indlæg: 7
hejsa, har planer om at påbegynde at køre ræveløb på 27 mhz (i bil vel at mærke)
i den forbindelse mangler jeg målramme antenne, den runde på taget af bilen, og det har vist sig at være næsten umuligt at opdrive sådan en,
er der nogen der ligger inde med specifiationerne på at bygge en sådan antenne ?

mvh kim borg

#2  26/06-17 21:41
Willy Hansen

Indlæg: 90
Svar til #1:
.........har ikke målene, men dengang jeg "legede" med 27 Mhz var der en rund en der hed Spar Es..(ku drejes hvis man holdt stille og man havde den type..). mener osse der var en anden rund type osse, men husker ikke navn på den... vi lagde bilens antenne i vandret så vi kunne "pejle" med hele bilen. Nogen havde osse en extra fod til en dv27 tror jeg den hed... (glasfiber pisk på en meters penge) på bagsmækken/ bagkofanger (dengang de var af metal) som de lagde i vandret (antennen altså) og havde et stoort S-meter der kunne skrues ned i følsomhed når man nærmede sig ræven...
mvh Willy

----------
OZ1HYI / 5P1W
Willy

#3  26/06-17 21:59
Kim Borg
Indlæg: 7
Svar til #2: ja det er jo også en måde at gøre det på, ;-) men ville nu helst bygge en fra bunden,
mvh kim

#4  26/06-17 22:02
Peter Due
Indlæg: 33
Svar til #1:
Den pejle ramme antenne du omtaler kender jeg fra "gamle" dage.
Den gik først under navnet "spar es" som du selv nævner.
Den er egentlig meget lig en magnetisk loop antenne der er afstemt med en kondensator og fødet med en gamma match på samme måde som en foldet dipol.

Jeg er sikker på at det skulle være muligt at finde en beskrivelse af denne på google.

Prøv at søge på "spar es", "klør es" og "pejle ramme"

----------
Peter Due - OZ0PY

#5  26/06-17 22:21
Rolf Larsen, OZ1RL

Indlæg: 4
Svar til #1:
Hvis du selv vil bygge, så er der en beskrivelse og tegning i Jørgen Weibergs to klassikere: Walkie Talkie Håndbog og Walkie-Talkie Antenner. Jeg ved ikke om de stadig kan lånes på biblioteket. Jeg har lige kigget efter mine eksemplarer, men kan ikke umiddelbart finde dem, desværre.

#6  27/06-17 00:57
OZ2LPX Boris
Indlæg: 701
Svar til #5:
Begge de omtalte bøger ligger tilgængelige på det Kgl. Bibliotek i Århus kan jeg se.

Mvh Boris OZ2LPX

#7  27/06-17 07:06
OZ1HPU/Flemming Bøgballe
Indlæg: 30
Svar til #6:Link hvor de to bøger åbenbart kan købes til en flad halvtredser stykket. De står næsten i bunden.
http://www.antikvariat.net/browse/pil_w_2.htm


#8  27/06-17 07:56
OZ1BPZ Claus Christiansen
Indlæg: 1433
Svar til #1:
Antennen du spørger om er en ganske almindelig magnetisk loop med gammamatch. Der er masser af vejledninger til disse på Google.


----------
OZ1BPZ / 5P1CC

Livet er for kort til KW manikere......

#9  27/06-17 08:42
Michael jensen
Indlæg: 332
Svar til #1:
Google er din ven
Fox hunt antenna

----------
Husk at støtte dit lokale Troll politi..

#10  27/06-17 18:55
Kim Borg
Indlæg: 7
Svar til #9:
jeg syntes nu ikke mig og google taler på samme frekvens i denne sag, hvis du kunne finde noget jeg kan bruge på google så må du gerne smide et link til mig her på siden
mvh kim

#11  27/06-17 18:56
Kim Borg
Indlæg: 7
Svar til #8:
grundlæggende ja, men der er meget specifik krav til diameteren på antennen og der sidder en variabel kondensator i loopet som skal sidde på et bestemt sted på loop

#12  27/06-17 18:57
Kim Borg
Indlæg: 7
Svar til #5:
begge bøger bestilt på biblioteket, takker for info
mvh kim

#13  27/06-17 18:59
Kim Borg
Indlæg: 7
Svar til #4:
flere forslag modtages med kyshånd, jeg og google er ikke så gode venner i denne sag, jeg syntes jeg har google tastaturet i stykker snart uden at få resultat

mvh kim

#14  27/06-17 19:37
OZ1BPZ Claus Christiansen
Indlæg: 1433
Svar til #13:
Søg på 28 MHz magnetic loop antenna.

----------
OZ1BPZ / 5P1CC

Livet er for kort til KW manikere......

#15  27/06-17 21:09
OZ1BV, Brian
Indlæg: 476
Svar til #13:
Er det den type du efterlyser, https://s-media-cache-ak0.pinimg.com/236x/af/e5/34/afe5348481c442490063a5d6f54b3f94--amateur-radio-radios.jpg ?

----------
Vy 73 de OZ1BV, Brian

#16  27/06-17 21:47
Michael jensen
Indlæg: 332
Svar til #10:
Der er så mange links og du må selv finde noget du kan bruge.
Det vil jeg ikke bruge tid på.

----------
Husk at støtte dit lokale Troll politi..

#17  30/06-17 13:05
OZ1GT
Indlæg: 84
Svar til #1:
Hej Kim Borg.
Jeg har en sådan antenne du efterlyser. En 27 MHz Pejleantenne der ligger på loftet. Bliver den pudset lidt, fremstår den som næsten som ny, og der er dreje og monterings beslag monteret. Den er opbygget af 12mm aluminiums rør, og med PL-259 stik i bunden mål ca. 80x80cm.
Det er rigtigt at den ikke bliver produceret mere, den var fremme i 1975-85. Jeg har prøvet at Google den, men fandt intet, ikke en gang et billede af den, det kunne være jeg skulle tage et billede og ligge det ud på nettet.
Du kan kontakte mig via BG på en af mine annoncer, så kan vi tage den derfra.
Venligst OZ1GT

Redigeret 30/06-17 13:36
#18  30/06-17 23:57
OZ2LPX Boris
Indlæg: 701
Svar til #17:
OZ1GT....
Det kunne være rigtig dejligt med en detaljeret beskrivelse med mål osv på den du der har, for der er mange andre som kunne have interesse i at eftergøre den.

Mvh Boris OZ2LPX

#19  01/07-17 01:14
Max
Indlæg: 885
Svar til #13:
Prøv at søge på Google med "radio direction finding antenna"

Og kik lidt på noget der bruger Doppler Shift til at finde senderen med. Det burde vel være måden i vor moderne verden hvor computerkraft ikke burde være noget problem, det vil jo nok kræve mindst 4 antenner på taget, men det vikl være hurtigt at bruge.

https://www.nutaq.com/blog/fpga-implementation-feasibility-study-correlative-interferometer-direction-finding-algorithm-0

#20  01/07-17 12:24
OZ1GT
Indlæg: 84
Svar til #19:
Nu skulle vedkommende bruge det til mobilt brug, og det ville nok blive en ren kabel suppe hvis han skulle have 4 ant. på bilen ink. omskiftere o.s.v.
Det mest enkle ville i min optik nok være en simpel ant. bagerst, vinklet i 45 grader ( IKKE VANDRET PLACERET) dernæst finde ud af hvor bilens jordplan giver max spidsværdi hvis man skal kunne pejle effektivt og nøjaktigt, helt på samme måde som med en Beam-antenne, hvor bilens bagparti fungerer som Front To Back Gain / dæmpning.
Her er det så at de gamle Pejle antenner kommer til sin ret, idet man ikke behøver at svinge bilen rundt, men kan sidde stille og roligt i bilen og dreje antennen rundt, som sidder monteret i dør rammen og derefter finde pejle retningen.
Men hvorfor Pejle antennen udgik at produktion, vides ikke, men moske fordi at folk holdt op med at køre ræve løb sidst i 80`, men jeg kan forstå at det er ved at vinde indpas igen, og det er jo lidt sjovt, uanset hvilke Frq. det foregår på
God Jagt
OZ1GT

Redigeret 01/07-17 12:25
#21  01/07-17 13:30
Willy Hansen

Indlæg: 90


....dengang var det med at komme først til rævene, så der blev kørt "underligt" (hasaderet, korte u vendinger osv).. senere gik det over til at køre den korteste strækning og derfor i et noget roligere tempo... også kaldet kilometer-løb... hvordan det er i dag vides ikke..( har ikke været med til ræveløb siden sidst i 70' erne men der findes sikkert noget i dag.)
Willy

----------
OZ1HYI / 5P1W
Willy

#22  02/07-17 23:04
Lars Peter Larsen
Indlæg: 544
Svar til #1 og andre:

Rævejagt på 27MHz omkring 1980 blev min indgang til amatørradio. På Fyn kørte vi "kilometer-løb" og enten brugte man en hjemmelavet pejleramme eller en kommerciel SparEs og senere KlørEs pejleramme

Min makker og jeg lavede selv vores pejleramme: en ring at 16mm kobberrør - diameteren kommer sig ikke så nøje men ringen var oftest godt 50 cm i diameter. I toppen af ringen var en åbning hvorover der sad en trimmekondensator på ca 30pF der lavede ringen til en afstemt kreds på 27MHz.
Så var der en Gammamatch fra bunden af ringen med fødepunkt ca 1/8 af ringens omkreds fra bunden.
Og så hemmeligheden: et parasitisk element kaldet reflektoren. Den sad ved kondensatoren men på modsatte side som Gamma-matchen. Dens længde skal være ca pejlerammens diameter og sidder bedst på tværs inde i ringen. Det er den der giver Front-Back forholdet i pejlerammen.
Ved at forlænge reflektoren til f.eks. det dobbelte af ringens diameter opnåede vi et forbedret front-back-forhold som vi omsatte til et øget output ved at flytte gammamatcehns fødepunkt til 1/6 af ringens omkreds. Den forlængede reflektor blev spolet op til en fjeder inde i ringen. Meget få fandt nogensinde ud af fysikken bagved men da vi havde rigtig gode resultater med den var sjovt at se hvordan der dukkede spoler og kobbertråd op på andre pejlerammer. Og et stykke tid efter kom KlørEs pejlerammen med sin ekstra store reflektor på markedet.
Jeg sender gerne et billede af den gamle pejleramme da den i dag hænger over døren ind til radiohulen.

Vy 73 de oz1etp/Lars (tidligere Lindø38, Tepa225 og Amanda138)

#23  03/07-17 11:24
OZ1GT
Indlæg: 84



Redigeret 20/07-17 13:15
#24  03/07-17 16:30
Kim Borg
Indlæg: 7
Svar til #22:
du må meget gerne sende foto enten via pb her eller på ellertservice@hotmail.com

#25  06/07-17 12:25
Ole Kristensen
Indlæg: 2
Svar til #19:
For dem som leger med pejleantenner, så har jeg sat et DOPPLER system til salg under rubrikken - Antenner, systemet er dog Ikke sat op til 27Mhz men VHF.. men kig selv..
Mvh Ole

#26  14/07-17 12:00
Rolf Larsen, OZ1RL

Indlæg: 4
Svar til #1:
Til inspiration/nostalgi: http://cbradiomuseum.dk/ny_side_21.htm

#27  02/08-17 10:28
Lars Peter Larsen
Indlæg: 544
Svar til #1:

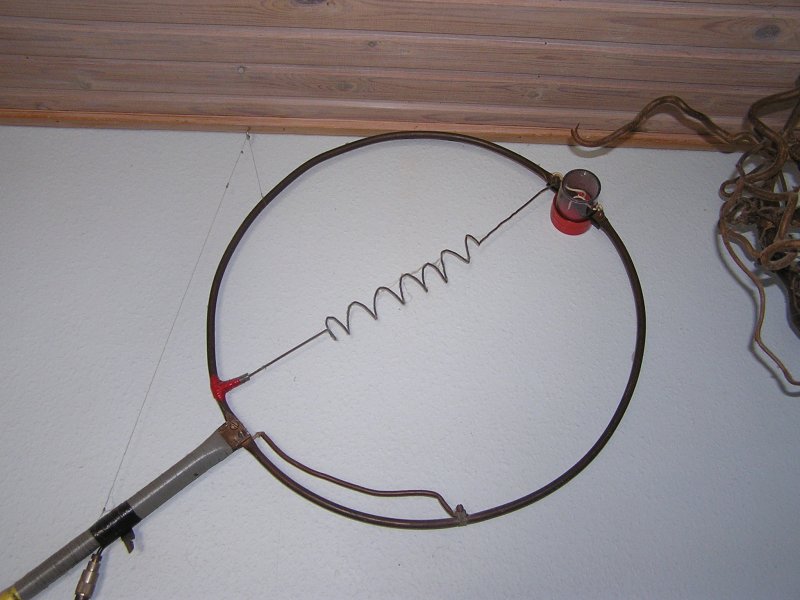

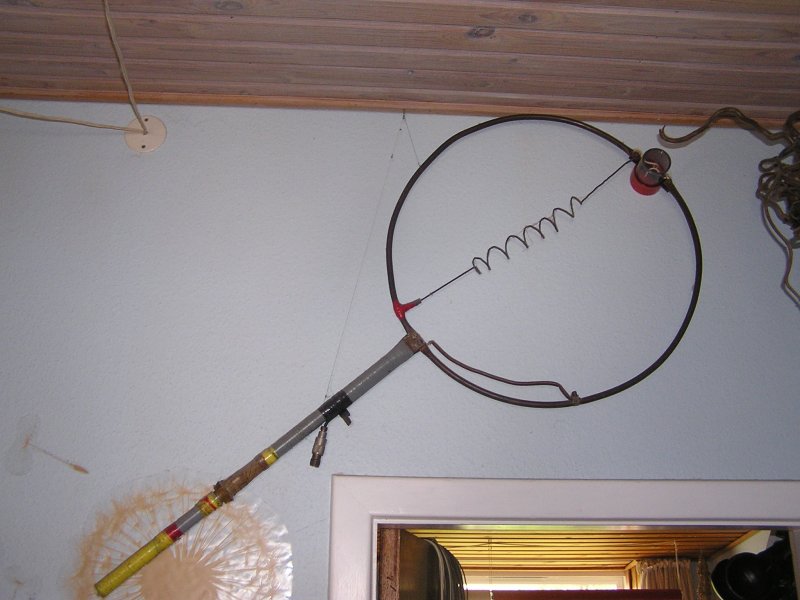

Der er blevet spurgt efter billeder af den hjemmebyggede pejleramme der er beskrevet i "22 - Værsgo'

Vy 73 de oz1etp/Lars

Vedhæftede filer: P7272275.JPG   P7272276.JPG
#28  03/08-17 23:52
Flemming Andersen
Indlæg: 8
Svar til #1:

Ved ikke om ham her stadig ligger inde med den.

http://www.dba.dk/pejlerammer-forskelligt/id-10 22798722/

----------
Baronen
