Pin diode.

Denne tråd er lukket for nye indlæg

#1  14/07-17 08:58
Henrik Clement Sommer
Indlæg: 14

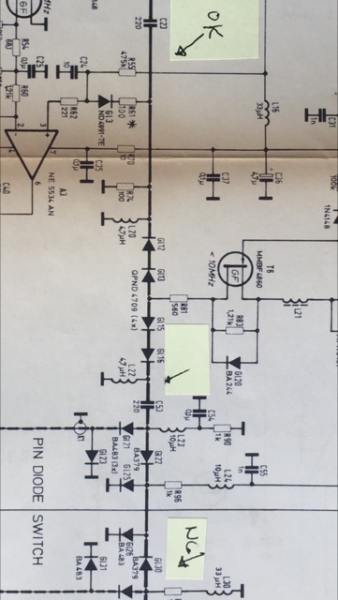

Jeg søger en pin diode QPND 4709 (fra HP), jeg kan intet finde på nettet om den. Er der nogen herinde der ved noget om den, eller har en HP databog fra halvfjerdserne? Jeg leder efter en god erstatning. Der bliver brugt 4 stk. til at AM modulere en bærefrekvens på 20 - 1080 MHz. Se udsnit af diagram på billedet. Har ikke erfaring med pin dioder og kunne godt bruge lidt hjælp. De sidder i en signalgenerator. På forhånd tak :-)

Mvh
Henrik

Vedhæftede filer: QPND 4709.JPG
#2  14/07-17 09:09
Bjarne Poulsgaard OZ1JEE

Indlæg: 149
Svar til #1:
Hejsa

En tilsvarende diode, hedder HP3077 og bruges i Stabilock som AM modulator
http://www.sphere.bc.ca/test/rf-semi/hp-5082-31 88.pdf

Mvh Bj

Redigeret 14/07-17 09:26
#3  16/07-17 16:39
Henrik Clement Sommer
Indlæg: 14
Svar til #2:
Hej Bjarne
Tak for dit hurtige svar. Jeg prøver at se om jeg kan købe HP 5082-3077 , der er åbenbart heller ikke mange der kan levere den. Hvilken Stabilock bruges den I? Jeg vil gerne checke diagrammet, hvor den bliver brugt. Min generator en en Schlumberger 4002.

Mvh
Henrik

#4  16/07-17 19:10
Hans-Jørgen Petersen
Indlæg: 313
Svar til #1:

Hej

Måske et alternativ kunne være BA479 fra Vishay:

https://www.vishay.com/docs/85527/ba479g.pdf

Det datablad jeg linker til er fra februar i år!
Den burde være ret let a få fat i, f.eks. her (omend den sikkert fås billigere):

https://www.darisusgmbh.de/shop/shopping_cart.ph p/products_id/42418/info/p42418_BA479--- --Pin-Diode--30V-50mA--DO35.html

Mvh
Hans-Jørgen

Redigeret 16/07-17 19:11
#5  16/07-17 21:41
Bjarne Poulsgaard OZ1JEE

Indlæg: 149
Svar til #3:
Hej Henrik

Den sidder i 4039 eller 4040 i AM modulator delen

mvh Bj

#6  01/08-17 21:02
Henrik Clement Sommer
Indlæg: 14
Svar til #2:
Tak for alle svar, det lykkedes mig af skaffe nogle HP3077 pin dioder, de virker perfekt i min generator. Det er dejligt når det lykkedes med bistand herinde fra.
Mvh
Henrik
