Nogen der har erfaring med Dannex antennen her ?

Jeg har "fået fingre" i sådan en fætter, lige til at hive op i en 10 meter flagstang.

Er der nogen herinde der har erfaring med denne antenne eller lignende konstruktion ?

http://www.dannex.se/dnx230a.asp

Svar til #1:
Hvis man kigger lidt efter på Dannex webside, ser det ud til at alle deres trådantenner er variationer over T2FD antennen, dvs. de får et fint VSWR over et stort frekvensområde qua der sidder en modstand, som tager ca 1/3 af effekten eller ca. 1,8 dB. T2FD antenner anvendes rigtig meget i forbindelse med taktisk HF kommunikation, og de virker skam fint til både NVIS og 1. skip forbindelser.

DNX230 ser ud til at være to parallelforbundne T2FD antenner opsat i et kryds som.en semi-rundstrålenden antenne.

Umiddelbart vil jeg vurdere at dens udstråling er noget høj, pga. manglende jordplan, så det er måske ikke den bedste DX antenne

Hvis du har pladsen til antennen, så sæt den op og lad os høre om resultaterne.


vy 73

Jørgen

Svar til #1:

Gør det!

10 meter flagstang kunne betyde ca. 14 meter længder i stedet for 20 meter.

Muligvis anvender de en slags 90 grader hybrid til at lave antennen rundstrålende?

En lignende antenner er TC2M-antennen:

TC2M antenne:
https://ham.brugtgrej.dk/forum.php?mode=thread&o bj=66497

(fundet via: https://www.google.com/search?q=TC2M-antenne+sit e%253Abrugtgrej.dk )

Jeg smider den op i en flagstang i løbet af november og vender tilbage
med mine erfaringer med den.

Nu skal jeg så lige have fat i en flagstang først :-)

Hilsen OZ4TO

Svar til #4:
Hej Thorfinn

En alternativ løsning: Placer en tråd i antennen (eller udenpå) og placer en ATU ved foden af flagstangen. Supplér med så mange radioaler som du orker at nedgrave.
OZ1JTE har bragt et framragende skriv omkring det, se her:
http://www.oz1jte.dk/Flagpolevertical/FlagVerti cal.html

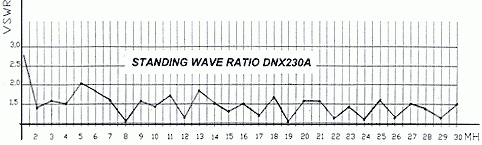

Antennen ser spændende ud:
Man kan eksperimentere, med spacing, længde og placering på trådene,
og derved flytte de gode SWR steder i frekvensområdet..
Det fandt "Scrøder antenner" frem til først i 80erne,
da de lavede nogen til bl.a militæret..
Jeg var dengang med til at plotte kurver ind på papir.
Det var før Antenneanalysere blev hvermandseje..
vy 73 de oz1fhu Preben

Svar til #5:
Ved placering som beskrevet er ATU ikke nødvendig fra 160m til 10 meter med denne antenne.

Svar til #5:
Hej Brian
Den af dig viste antenne er klart noget jeg kan bruge, dog er min flagstang kun 10 meter lang (høj).
Du skriver: Placer en tråd i antennen (eller udenpå) og placer en ATU ved foden af flagstangen.
Jeg er usikker på hvad du mener når du anfører man skal placere en tråd i antennen (eller udenpå).
Er det korrekt du mener i flagstangen hhv. udenpå denne?
En UFB antenne for den/de der har pladsmangel eller ikke kan opnå tilladelse til beam og lign.
MVH
Vj
