Dummyload ?

Jeg skal bruge en Dummyload med BNC-stik til XVRT udgangen på min radio.

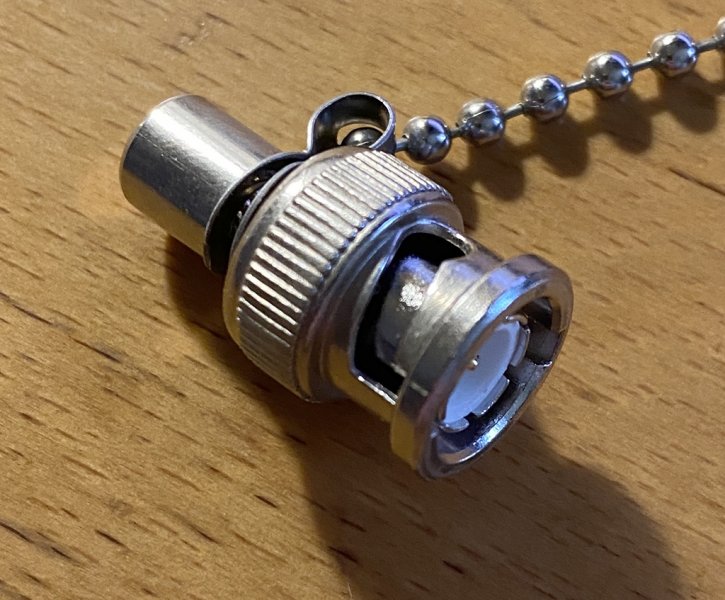

Kan jeg bruge sådan en 50 ohms terminator beregnet til coax data netværk?

Udgangseffekten fra radioen er 1mW

Svar til #1:
Hej Henning.
Jeg prøvede for et par år siden at måle på samme "termineringer" til Coax Ethernet....og de svingede alle imellem 35 - 60 Ohm, så jeg ville nok måle den faktiske impedans, før du går i gang.
Den lave effekt (1mW), skal de nok kunne holde til :-)

//Lau

Svar til #1:
Hej Henning

Medmindre du er oppe i GHz området, så er svaret ja :-)
Rigtig god weekend.

Svar til #2:
Tror det er ret underordnet om den er 35 eller 60Ohm. SWR vil i begge tilfælde ikke overstige 1:1,5.

Svar til #1:
Enig med Brian. Bare på med sådan en terminering.

Vy 73

Ye Olde Radio Engineer

Svar til #4 & #5:
Hej Brian og Jørgen.
Jeg er helt enig - det var blot til info, hvis det kunne have indflydelse på "projektet".
På med banditten - og skal du bruge flere, så findes de her i rå mængder :-)

//Lau

Mange tak for tilbagemeldingerne.

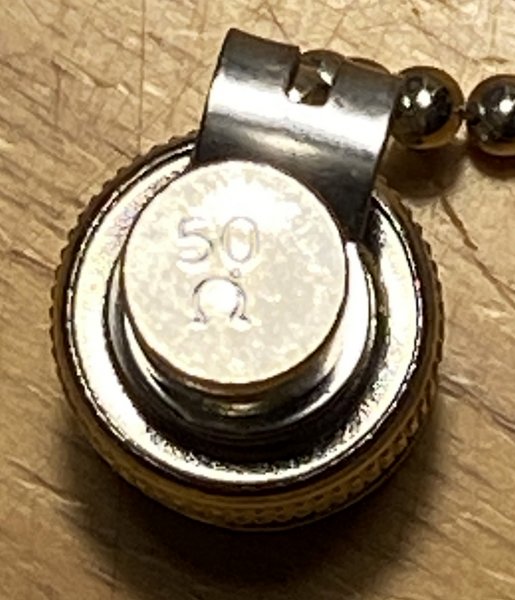

Jeg havde to forskellige termineringer - en med en grøn "dut" i enden og den afbillede med metalhuset påstemplet 50 ohm.
Den grønne gav fejl og stoppede måleprogrammet hvorimod den med metalhuset virkede og måleprogrammet godkendte den som 50 ohm.

Her er måleresultater hvis det har interesse.

K3 TX Gain Calibration data written on 2022-11-18 at 18:25:46
K3 Serial Number 11432
K3 MCU version 05.67 on COM3 at 38400 bit/s
Elecraft K3 Utility Version 1.20.1.15
1900 kHz TXGain MW 16
3750 kHz TXGain MW 15
5336 kHz TXGain MW 20
7150 kHz TXGain MW 19
10125 kHz TXGain MW 29
14200 kHz TXGain MW 28
18110 kHz TXGain MW 25
21200 kHz TXGain MW 28
24930 kHz TXGain MW 32
29000 kHz TXGain MW 43
52000 kHz TXGain MW 70

Det er de værdier som driveren i K3s leverer til Low Power PA trinnet.

Elecraft K3 Utility Version 1.20.1.15
OS Version 10.0 Build 22000
K3 MCU version 05.67 on COM3 at 38400 bit/s
Starting 1 milliwatt calibration
Calibrating at 1.900 MHz
Calibrating at 3.750 MHz
Calibrating at 5.336 MHz
Calibrating at 7.150 MHz
Calibrating at 10.125 MHz
Calibrating at 14.200 MHz
Calibrating at 18.110 MHz
Calibrating at 21.200 MHz
Calibrating at 24.930 MHz
Calibrating at 29.000 MHz
Calibrating at 52.000 MHz
1 milliwatt calibration succeeded
Elapsed time: 57 seconds

Svar til #7:
Selv tak. Det kan jo være den grønne er en 75 Ohm?

Jeg aner ikke hvad en K3s er, men det må være en på samme tid både "hysterisk" og avanceret fætter, når den dels skal have 50 Ohm præcis på transverterudgangen for at virke og tillige kan kailbrere samme til en effekt på præcis 1 mW. Det har jeg ikke set før.

vy 73

Jørgen

Svar til #8:

https://elecraft.com/products/k3s-transceiver :-)

/Hans-Jørgen
