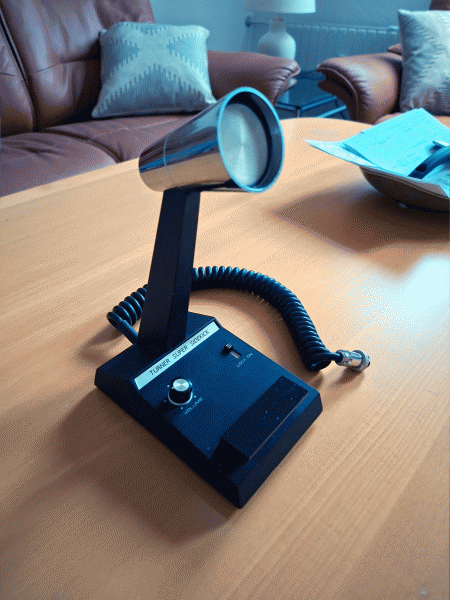

Bordmicrofonen er brugt på en Yaesu FT 847

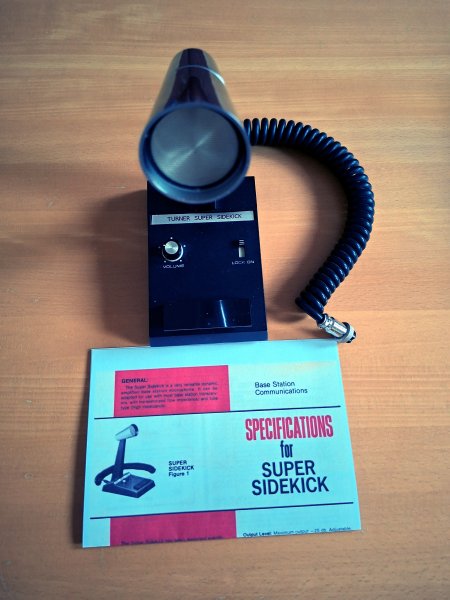

Turner Super Sidekick er en legendarisk, vintage forstærket bordmikrofon introduceret i 1974, højt værdsat af amatørradio- og CB-entusiaster for sin fremragende stemmeartikulation og kraftfulde modulation.
Den blev specielt konstrueret til at supplere Single Sideband (SSB) kommunikation og er fortsat eftertragtet til retro radioopsætninger. Drevet af et 9V batteri, den bruger en enkelt transistor og et integreret kredsløb

Data

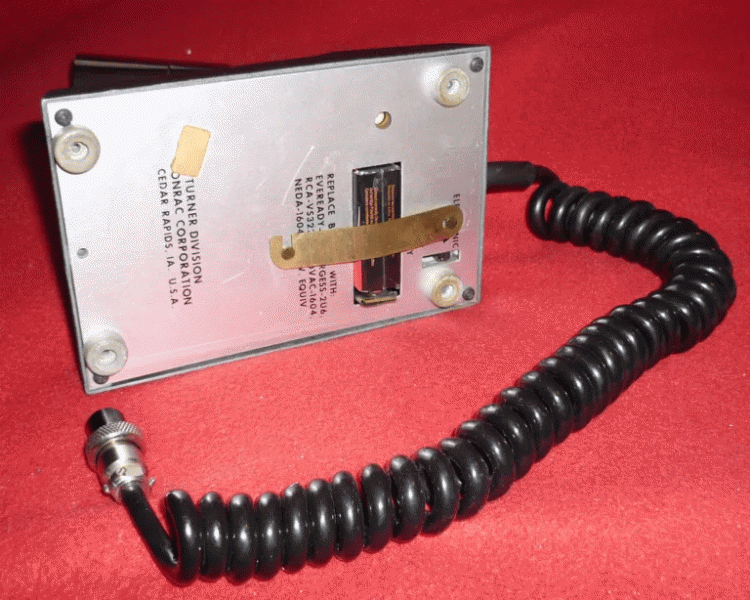

Lyd- og forstærkerdataUdgangsniveau (Output Level): Maksimalt -25 dB (justerbart)Reference: 0 dB = 1 Volt per mikrobarModerne ækvivalent: Svarer til ca. -5 dB (0 dB = 1 Volt/Pa)Nominel udgangsspænding: Cirka 562 mV ved kraftig tale tæt på kapslenMaksimal udgangsspænding: Op til 600 mV (målt uden synlig forvrængning ved 103 dBSPL)Udgangsimpedans: Nominelt 100 Ohm (Kan anvendes med radioudstyr, der har en indgangsimpedans på 100 Ohm eller derover)Frekvensområde: Optimeret til taleintervallet (ca. 300 – 3.500 Hz) med to karakteristiske peaks skræddersyet til SSB DX-kommunikation.Kompression: Ingen indbygget kompressor (modsat Turner +3B).Elektronik og komponenterKredsløb: Består af 1 transistor (fx type 2N4126) parret med 1 integreret kredsløb (IC).IC-indhold: Den interne IC-pakke (typisk mærket 4000B) indeholder 6 interne transistorer.Forstærkning (Gain): Justerbar spændingsforstærkning (Voltage Gain) fra 0 til 35 dB.Strøm og driftStrømforsyning: Internt 9V batteri (standard 6F22 / Eveready 216 / Ray-O-Vac 1604).Strømforbrug (Current Drain): Meget lavt, nominelt 3,0 mA.Batterilevetid: Cirka 6 måneder ved normalt hverdagsbrug.Temperaturområde: Godkendt til drift fra -30 °C til +65 °C.Kabel og omskifterfunktionerKabel: 3-leder, hvoraf 1 er skærmet (coiled cord med sort PVC-kappe).Aktivering: Trykbar berøringsstang (PTT touch bar) med indbygget skubbelås (slide lock) til kontinuerlig sending.Omskifter-tilstande: Bundmonteret omskifter til valg mellem:Electronic Switching (Elektronisk omskiftning)Relay Switching (Relæomskiftning)Originalt diagram / Ledningsfarver.
Hvis du skal lodde et nyt stik på mikrofonen, bruges følgende standardledninger fra kablet:Hvid ledning: Lydsignal (Audio / "Hot" lead)Skærm (Shield): Stel/Jord (Ground til mikrofonhus og radio)Rød og Sort ledning: Kontrol- og omskifterledninger (PTT / TX-styring)

De originale farvekoder (Turner Standard)Hvid: Lyd / Modulation (Audio / "Hot" lead)Skærm (Uafskærmet flet): Stel / Jord (Shield / Ground til mikrofonhus og radio)Sort: Sendestyring (TX / Transmit / PTT)Rød: Modtagestyring (RX / Receive)
