Zetagi B100 VHF hjælp søges

Jeg har fået et Zeragi B100 VHF jeg gerne vil benytte.
Men det giver ikke mere end 20 watt ud med 10 watt ind.
Jeg tror transistoren er ok, men det er de 2 power modstande der skal skiftes. De er pt meget sorte, så jeg kan ikke aflæse deres værdi, den ene bliver ca 90 grader uden der sendes…
Er der nogen der ligger inde med et trin de kan hive låget at se værdierne? (Der er kun 2 power modstande)
Eller endnu bedre, et diagram ?
Jeg HAR mailet til Zetagi og spurgt efter hjælp, men de har ikke svaret.
Mvh Jens

Kan dette diagram over en LA 1080 mon bruges ?


http://www.radiomanual.info/schemi/ACC_PA/Zetag i_LA1080V_user.pdf

Svar til #2:
Nah desvære, der er kun 1 power modstand såvidt jeg kan se.. men det er ikke helt langt fra såvidt jeg lige kan se. Men nu er det værdierne på powemodtandene jeg skal bruge, og det bliver svært da der kun er en her :-) Men tak :-)

Svar til #3:

Hej Jens

Kan du bare ikke sætte en 100 Ohm og en 18 Ohm - begge 2 Watt i og se om det virker ?

Svar til #1:
Hej Jens,

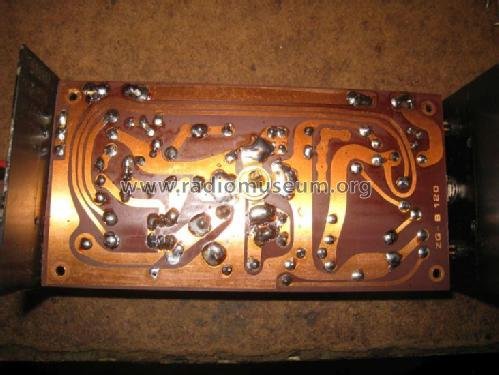

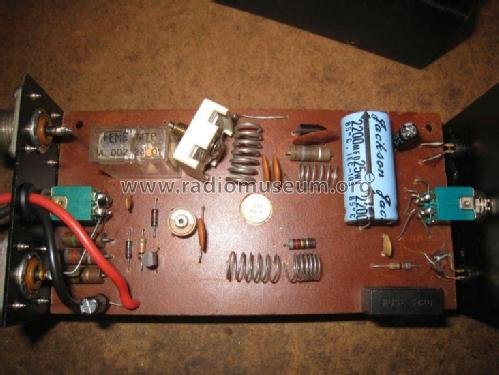

Kan dette bruges -fundet på nettet !

Vh jacob

Svar til #1:


Hej Jens,,,,
Hov er du sikker på det er VHF ?

Det jeg finder er HF (11m)

/jacob

NB: tag lige et biled af trinet :)

Svar til #6:

https://www.radioworld.co.uk/second_hand_zetagi_ b-100-vhf_2m_power_amplifier?srsltid=Afm BOopRLccX5ec7ggiK1DGX4yQQoRwJQcAzvOQJVW8 v1YDsXt1RUx3F

Svar til #6:

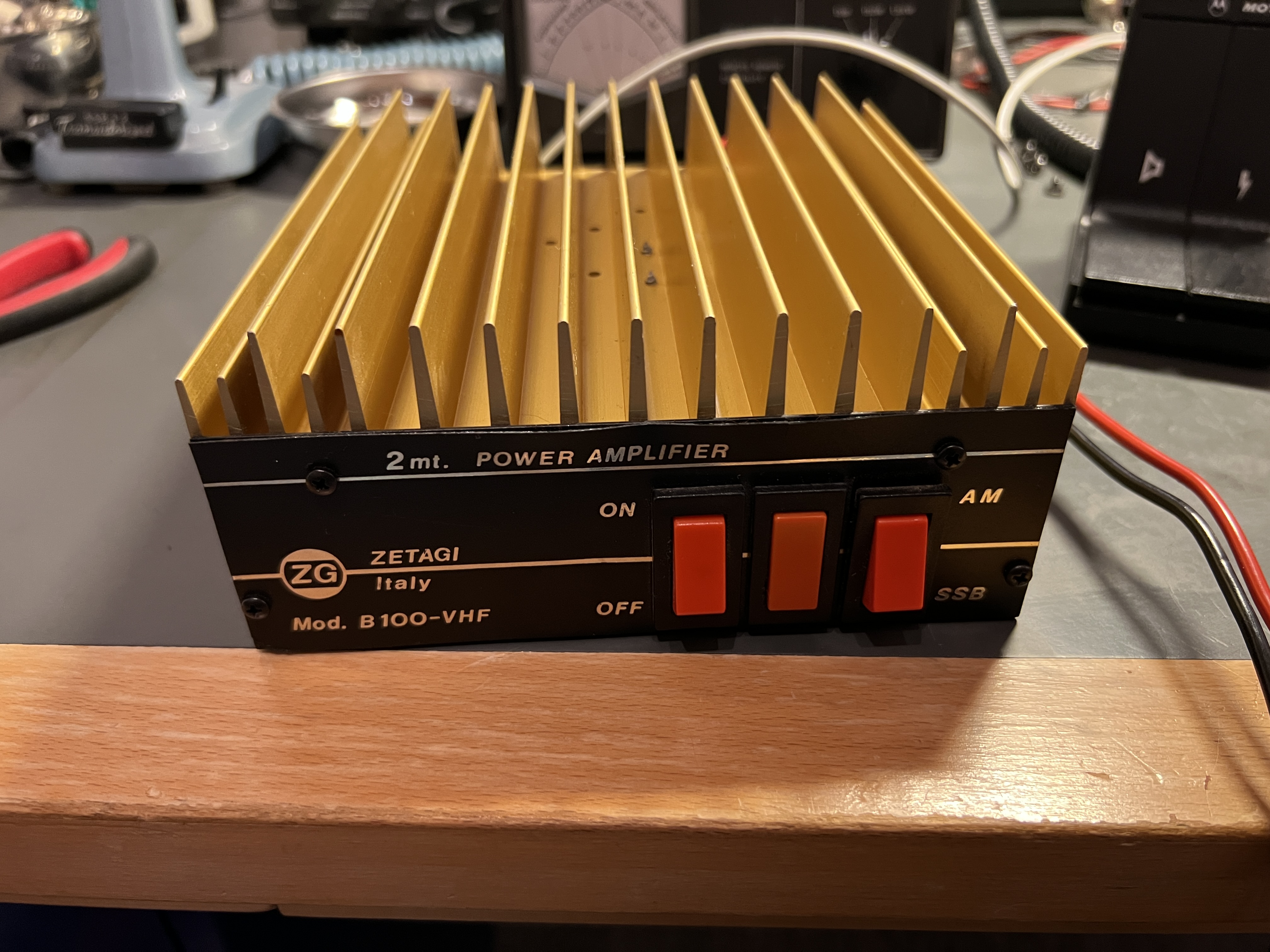

Ja det er VHF udgaven jeg har.

Svar til #1:

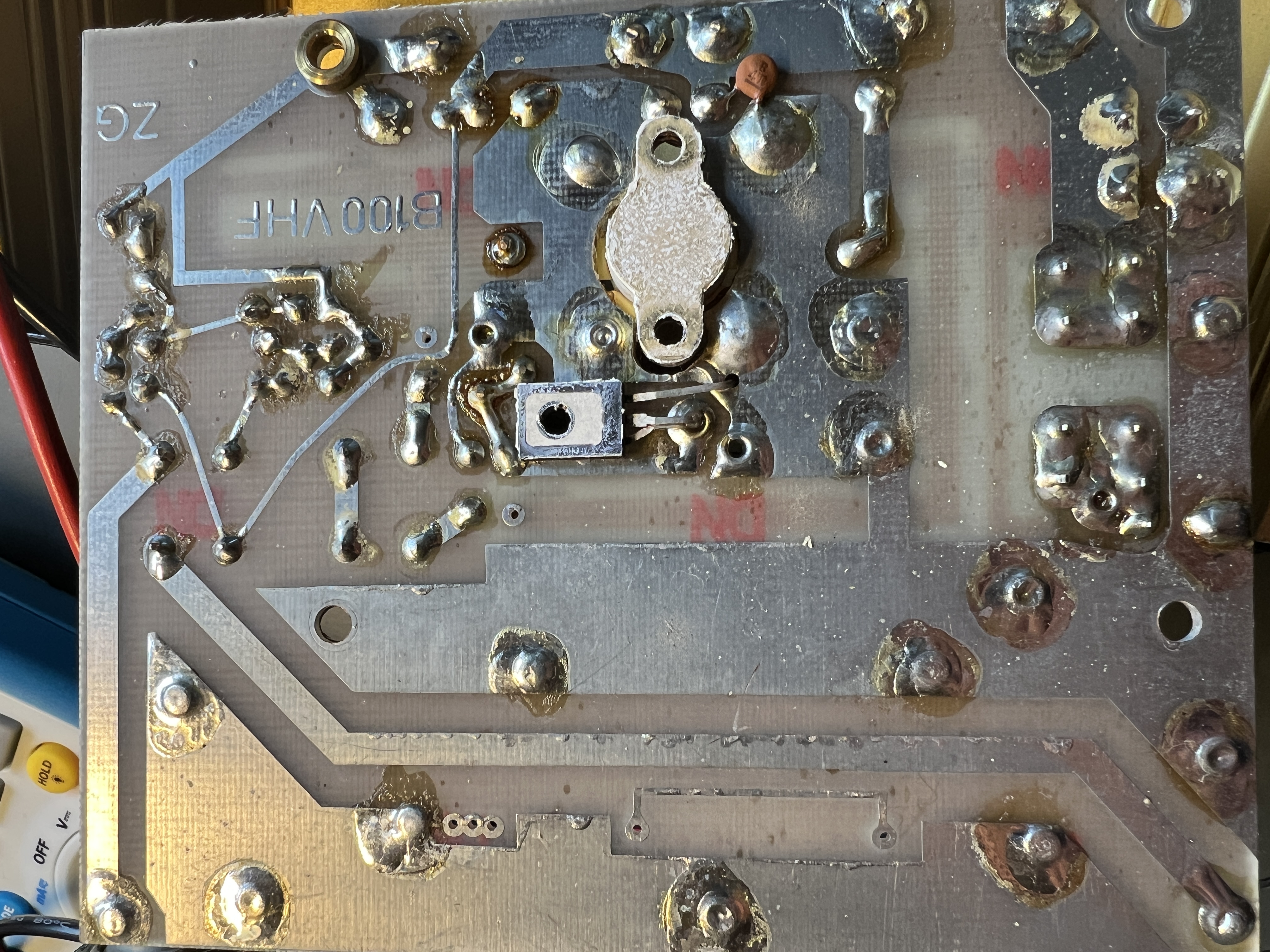

Prøv at rive låget af og tag et billede af begge sider af printet.

Svar til #9:

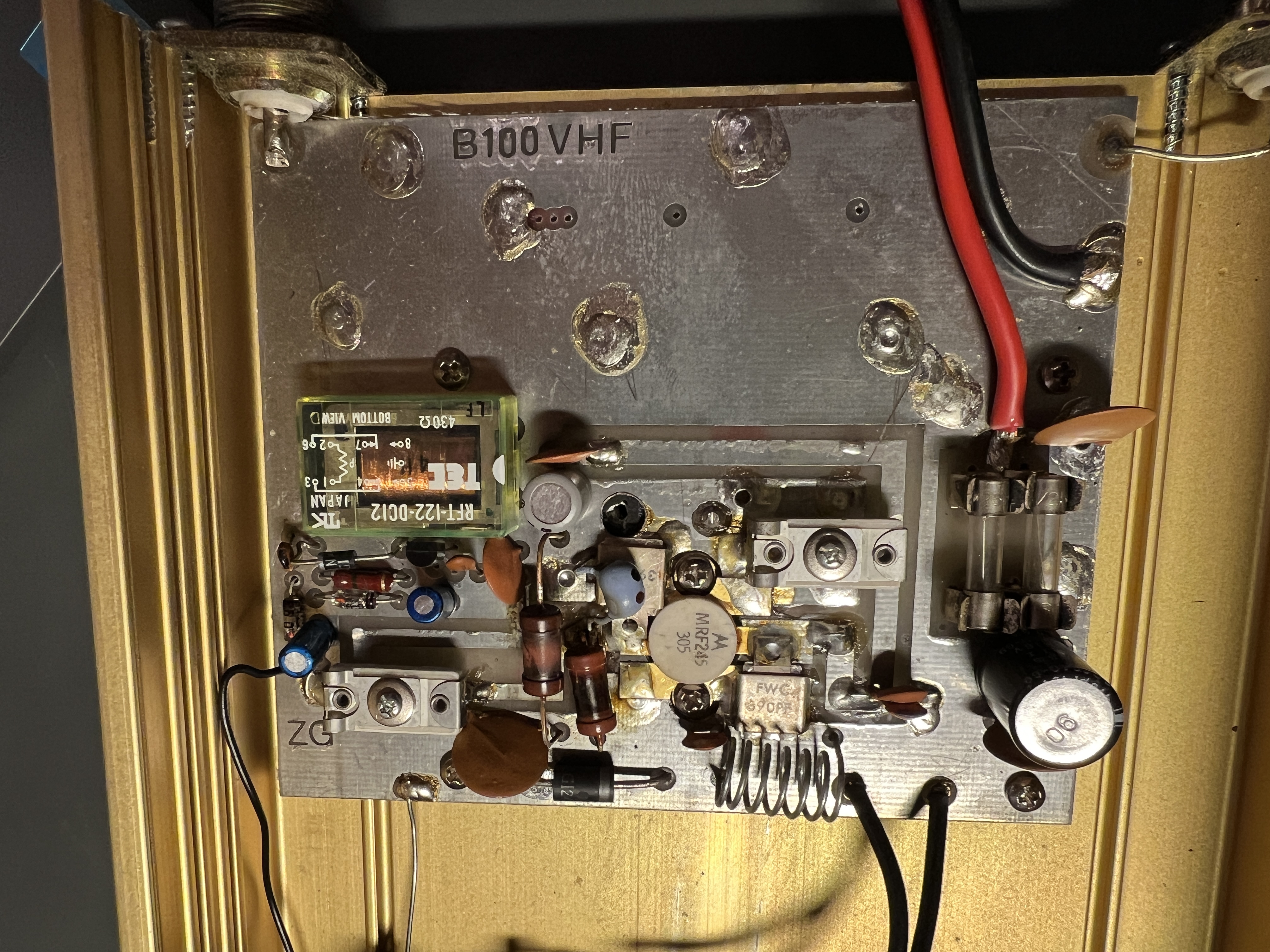

SÃ¥dan her

Svar til #10:

Hej Jens

Den modstand, som sidder lige ud for MRF245 kan du ilodde en 18 Ohm / 2 Watt og den anden en 100 Ohm / 2 Watt.

Prøv dette og se om, det skulle afhjælpe fejlen med det lave output.

Svar til #11:
Ja det er en ganske simpel attenuator til indgangen på trinet.

Svar til #12:

Hej Claus

Er det nu ikke mere bias til MRF245 pga. SSB-modulation?

Svar til #13:
Jo men der sidder en diode på bagsiden til det, men der er ikke lige til at gennemskue.

Svar til #14:

Har du kigget i diagrammet under indlæg nr. 7?

Rettes til nr. 2

Svar til #15:
Jeg synes ikke rigtigt at der er et diagram at se ?

Svar til #16:

Slettet

Svar til #16:

Det er indlæg nr. 2

Du skal "rulle" lidt ned på siden....

Svar til #18:
Så blev de to modstande skiftet, og der er nu liv i trinnet.. ca 70 watt ud ved 22 watt ind… før var der 40 watt ud.. og det er jo zetagi…
De to modstande målte hver især 16 ohm og 95 ohm, så det passer med de værdier du sagde… de må have tage skade under vejs på en Aller anden måde, for virkede gjorde de ikke trods de målte rigtigt.
Mvh Jens

Svar til #18:
Der har du helt ret i ....det er jo så nok hensigten at have en meget stabil Bias.

Svar til #19:
Ja så må du holde lidt øje med om det bliver varmt:-)

Svar til #21:
DET gør det!
Men det skal det jo også :-)

Svar til #19:

Det lyder da fint, at du har fået noget mere effekt ud af systemet.

Men, fordi modstandene har flyttet sig lidt i værdien, så burde det ikke give et ringere output - man kunne få den tanke, at der må have været dårlige lodninger pga. varmepåvirkning fra disse to modstande.....

Man må kun tilføre max. 18 Watt og kunne du ikke prøve, at stille strømforsyningen på 14 Volt og efterjustere de to trimmere for, at se om det optimerer output'et ?

Du skal efterse de to sikringer om, de sidder godt i "gaflerne" - træk evt. dem ud og klem "gaflerne" en anelse sammen (der går jo mange Ampere på dette sted).

Svar til #23:
Jeg har set et par ældre salgs annoncer (da de var nye) dersiger 2-22 watt ind, så det er det jeg har forholdt mig til.

Mvh Jens

Svar til #24:

Ja, det kan nok gå an med 22 Watt max., fordi der er jo noget tab i tilpasningskredsløbet i indgangen.

Datasheet'et siger godt nok max. 18 Watt ved basen på transistoren:

https://www.datasheetcatalog.com/datasheets_pdf/ M/R/F/2/MRF245.shtml

Svar til #25:
Strengt taget er de 18 W ikke en maksimal effekt, som angiver transistorens "overlevelses" grænse. Der er derimod tale om en funktions test, som beskriver det input der skal til, for at opnå 80 W output. 73 OZ2OE

Svar til alle:

Sikke en lang tråd for 5 dB, ikke en gang en S-grad.

Man skal vælge sine kampe med omhu, så jeg ville have droppet projektet og brugt tiden på at køre radio.

Vy 73

Jørgen

Svar til #27:

Jo, men vi er interesseret i, at udstyret virker optimalt og er ikke ramt af - dovenskab, så derfor arbejder vi - i døgndrift :-)

Svar til #27:
Arh, kom nuuu... sommetider er bare 1 dB lige det, der skal til for at få forbindelse. Det har G4JNT Andy Talbot skrevet noget om i RadCom for nogle numre siden.

Men du har ret i, at 5 dB forstærkning (22 watt ind, 70 watt ud) er for lidt.

Motorolas datablad i #25 henviser til en af de klassiske Motorola Engineering Bulletins, EB-46 https://wiki.w9cr.net/images/6/6f/Motorola_Semic onductor_Engineering_Bulitin_46.pdf , og her får Tom Bishop 80 watt ud med ca. 9 watt ind, altså ca. 9,5 dB, og så begynder det at ligne noget.

Der mangler en 4-5 dB i Zetagis opstilling - hvis ellers trådstarter måler rigtigt.

73, OZ7S Sven

Svar til #27:
Hej Jørgen

For at køre lidt flere QSO-er er vi nogle, som kæmper for 1/10 dB-er. Et stort arbejde, som - hvis det lykkes - er en fornøjelse.

Vy 73 de Kjeld, OZ1FF

Svar til #29:
Jeg har en RM fra Italien og den giver 80 watt pep med 2 watt ind...men den skal heller ikke pines til mere end det. Og den gør det ikke ret længe uden en køleblæser:-)

Svar til #31:

Hvad er en RM?

73, OZ7S Sven

Svar til #32:
https://www.rmitaly.com/en/product-category/line ar-amplifier-en/

vy 73

Jørgen

Svar til #33:

Tak, dem kendte jeg ikke.

Jeg anbefaler, at tråden lukkes, før den afspores helt.

73, OZ7S Sven

Svar til #33:
Min er en LA145.

Svar til #35:
Jeg har også et LA145 det giver 85 watt fra sig ved 4 watt ind, så det er fint og virker som det skal.

Jeg læste lidt op på transistoren der sidder i zetagi trinnet, det er kun en 80 watt det er en mr245 så der kommer da aldrig 100 watt ud som zetagi ellers lover, der kommer 70 ud, som det er nu.
så de ca 5 db er vel nogenlunde hvad transistoren formår.. databladet siger 6.4 db, så det er nok ikke helt ved siden af.. Hurra for 80ér teknologi...

Når det er sagt så er jeg lidt nysgerrig på hvilke af de her 2 modstande der laver indgangs dæmningen? de gør vel at der kan hældes de 22 watt ind uden transistoren dør. Men hvad nu hvis jeg gerne vil hælde fks 32 watt ind i den fra en radio der ikke kan gå længere ned, hvilke skal jeg så ændre, så transistoren ikke dør?


Mvh Jens

Svar til #36:

Hej Jens

Det er Bias-modstande.

Du skal sætte en attenuator ind i serie.

Svar til #36:
Som Sven osse har været inde på, er der ikke en egentlig grænse for styreeffekten. Husk at selve transistorens indgangsimpedans er ca 1 Ohm, ja der står een Ohm, så det er kun den maksimale basisstrøm og den maksimalt tilladelige emitter-basis spænding der sætter grænsen. De optræder heldigvis ikke samtidigt, men overskrides en af disse, siger det "puf".

Hvis du kan slippe af sted at hælde 35 til 40 Watt ind på basis, uden at transistoren brænder af, så gør det bare. Du får ikke mere udgangseffekt, og den effekt transistoren ikke bruger til at lave kollektorstrøm bliver bare afsat som varme.

Jeg behøver næppe heller at kommenterere på trinnets linearitet ved mere end ca. 50 W PEP, vel?

Og til #29:

Jeg kender godt EB-46, og osse det formidabke gain der rapporteres Men jeg tænker at den gode Tom Bishop, lige som Helge Granberg i nabokontoret har haft mulighed for at udsøge sig lige netop de allerbedste transistorer og har haft adgang til kondensatorer etc. med meget lavt tab.

De 6,4 dB i databladet er tættere på virkeligheden og 5 dB er rigtig tæt på.

vy 73

Jørgen

ingen af delene.
