#1 | 13/11-24 15:54 |
---|---|
Joe
Indlæg: 33
|
Mit trin har oprindelig 2 stk Eimac 3/500 sat i.
Kan man uden videre skifte de rør ud med Philips 3.5/750 Jeg kan læse mig til at de 2 rør skal have den samme spending cirka . ---------- 73 de oz3jb Redigeret 14/11-24 08:01
|
#2 | 13/11-24 19:30 |
---|---|
OZ6AI -Asbjørn
Indlæg: 785
|
Svar til #1:
Hej Joe. 3-500 er en triode - jeg antager "3,5/750" er en QB 3,5/750 en tetrode - der skal modificeres en del - men det kan lade sig gøre. 73 // Asbjørn. Redigeret 13/11-24 19:33
|
#3 | 14/11-24 06:10 |
---|---|
Steen Jensen
Indlæg: 783
|
Svar til #1:
https://www.google.dk/url?sa=t&source=web&rct=j& opi=89978449&url=https://collinsradio.or g/archives/ssb_fundamentals/Fundamentals _of_Single_Side_Band_Chap_07.pdf&ved=2ah UKEwiUndmk-NqJAxVQS_EDHQ_aLNsQFnoECBkQAQ &usg=AOvVaw1ZGJ9e6mIEhMrYJqSrpC5E Hvis trioden kører i jordet gitter, så kan man lægge gitter 1 og gitter 2 sammen på tetroden. Gitter 2 evt. bare "svæve" / floating tilstand. Kan du oplyse dit PA's model-nummer ? Redigeret 14/11-24 11:52
|
#4 | 14/11-24 08:03 |
---|---|
Joe
Indlæg: 33
|
Svar til #3:
BH30-SSB Linear amplifier ---------- 73 de oz3jb |
#5 | 14/11-24 08:23 |
---|---|
Joe
Indlæg: 33
|
Svar til #2:
Der skal modificeres en del ? Hvor meget drejer det sig om ---------- 73 de oz3jb |
#6 | 14/11-24 08:25 |
---|---|
Joe
Indlæg: 33
|
Svar til #3:
Jeg kan se at gitter i 3.5/750 er koblet sammen inde i røret ---------- 73 de oz3jb |
#7 | 14/11-24 10:18 |
---|---|
Steen Jensen
Indlæg: 783
|
Svar til #6:
Ja, det er skærmgitter (gitter 2) og det er ret alm. på især store RF-rør. Styregitter er kun monteret - enkelt... Se side 3 i dette link: https://frank.pocnet.net/sheets/030/q/QB3.5-750. pdf Meget store rør har forbundne stikben - udvendigt ! Redigeret 14/11-24 10:51
|
#8 | 14/11-24 10:51 |
---|---|
Sven Lundbech
Indlæg: 582
|
Svar til #1:
Ja, det kan man; læs f.eks. https://sarc.org.au/wp-content/uploads/2021/02/R etrofitting-Tetrodes-to-the-Kenwood-TL92 2-Amplifie1.pdf , men forvent ikke mirakler: Mindre forstærkning, lavere output i forhold til et par 3-500Z, som Chris skriver i artiklen. Personlig synes jeg, at det er uskønt at anvende tetroder på denne måde i jordet gitter; men prøv, og lad os høre om, hvordan resultatet blev! 73, OZ7S Sven |
#9 | 14/11-24 10:59 |
---|---|
Steen Jensen
Indlæg: 783
|
Svar til #7:
Eimac trioden har styregitter monteret på tre ben Se side 4 i dette link: https://frank.pocnet.net/sheets/088/3/3-500Z.pdf http://www.jproc.ca/marconi/bh30_linear_amp.htm l Redigeret 14/11-24 11:11
|
#10 | 14/11-24 11:06 |
---|---|
OZ6AI -Asbjørn
Indlæg: 785
|
Svar til #5:
Hej Joe. Du har allerede fået et par tips - jeg kan anbefale at du kigger på nettet - " FRINEAR-750" her giver PA0FRI en mængde info om modifikationer ang. trioder/tetroder i samme PA-trin. 73 // Asbjørn |
#11 | 14/11-24 11:22 |
---|---|
Jørgen Kragh
Indlæg: 694
|
Svar til #1:
Som flere andre har været inde på, er det en mulighed. Dte kræver dog at det er QB 3.5/750 og ikke TB 3.5/750 der er tale om. Kan du berkræfte at der QB 3.5/750? Jeg mener at kunne huske at nogen i EDR Frederiksund lavede det nummer med at sætte QB'er i PA-trinnet til Field-day, fordi de er mere ronuste end 3-500Z til netop den brug. Hvor meget de evt. mod'ede i trinnene aner jeg ikke. Måske du kunne spørge i EDR Frederiksund? Og ellers vil jeg osse anbefale at læse PA0FRIs artikel om FRINEAR'en. vy 73 Jørgen |
#12 | 14/11-24 11:34 |
---|---|
OZ6AI -Asbjørn
Indlæg: 785
|
Svar til #11:
Hej Jørgen. Jeg har fra starten antaget det er et QB3,5/750 der er tale om - jeg tror ikke der findes et rør der hedder TB3,5/750 - men TB3/750 OK. 73 // Asbjørn Redigeret 14/11-24 11:35
|
#13 | 14/11-24 12:09 |
---|---|
Joe
Indlæg: 33
|
Svar til #1:

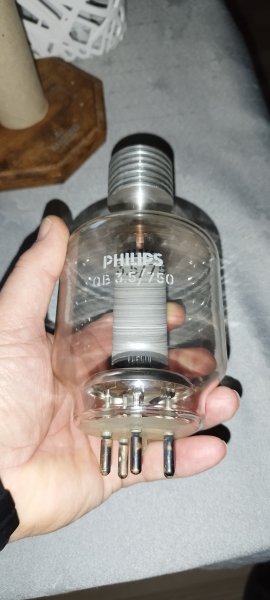

Qb3.5/750 ---------- 73 de oz3jb Vedhæftede filer: IMG_20241109_144854.jpg
Redigeret 14/11-24 12:10
|
#14 | 14/11-24 14:24 |
---|---|
Steen Jensen
Indlæg: 783
|
|
#15 | 14/11-24 15:25 |
---|---|
Sven Lundbech
Indlæg: 582
|
|
#16 | 14/11-24 15:45 |
---|---|
Joe
Indlæg: 33
|
Svar til #15:
Ja, den er bare lavet til 220v ---------- 73 de oz3jb |
#17 | 14/11-24 15:58 |
---|---|
Sven Lundbech
Indlæg: 582
|
Svar til #16:

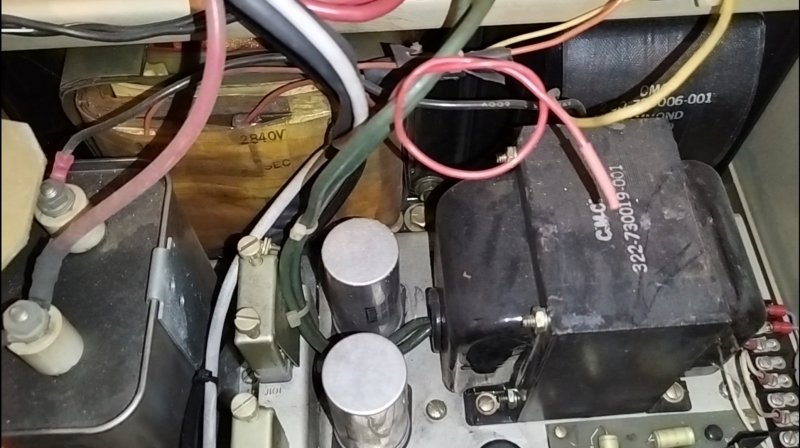

Gisp... motordrevne kondensatorer og en ildevarslende lyd fra blæserne, når de kommer op i omdrejninger! For slet ikke at tale om højspændingskondensatoren til venstre i strømforsyningen med lidt beskyttelsesblik henover B+ . Den ser ond ud! Har du manualen til senderen og kan se, om alle 'gitterben' på rørene er direkte forbundet til stel? |
#18 | 15/11-24 03:34 |
---|---|
Steen Jensen
Indlæg: 783
|

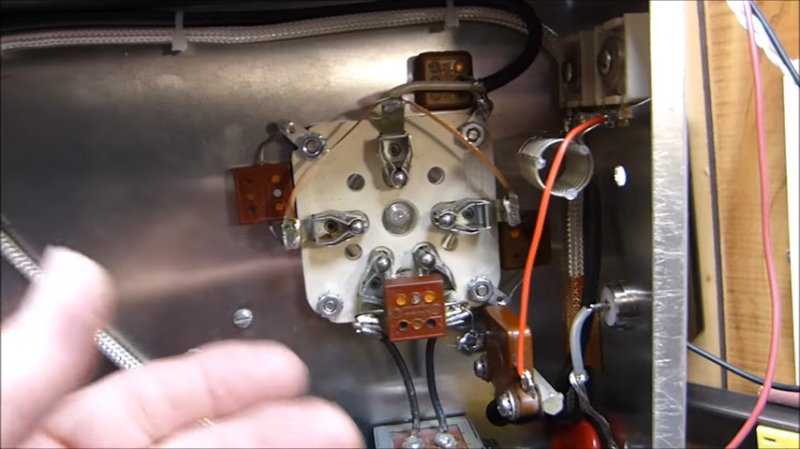

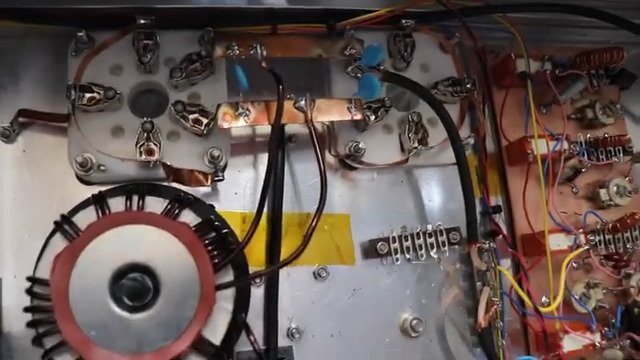

Her er et par billeder, som viser hvad der menes med jordet gitter. Det ene er direkte til stel og det andet er med kondensatorer til stel (med Bias tilførsel kl.12 position) Bare, så vi alle kan se hvordan det er udført med en Triode af typen: 3-500Z Vedhæftede filer: snapshot 1.jpg snapshot 2.jpg
Redigeret 15/11-24 05:30
|
#19 | 15/11-24 06:43 |
---|---|
Axel Nielsen
Indlæg: 201
|
Svar til #18:
Direkte til stel er IMHO den eneste rigtige løsning... ---------- Livet er for kort til dyre PA-trin! Vy 73 de OZ8AFH/OZ0IO |
#20 | 15/11-24 11:01 |
---|---|
Vagn Lynggaard
Indlæg: 49
|
Svar til #2:
Hej Asbjørn, kan man ikke bare jorde de tre gitre i soklen ? Altså når det er qb3,5/750 man har og skal bruge som triode i jordet gitter . vh Vagn |
#21 | 15/11-24 13:01 |
---|---|
OZ6AI -Asbjørn
Indlæg: 785
|
Svar til #20:
Hej Vagn. Jo G1 og G2 forbindes i de 3 loddesteder i rørfatningen , men bemærk QB3,5/750 er ikke et zerobias rør - floating G2 er problematisk. Mange gode tips fås hvid du kigger på " frinear -750" # 10 -- også hvad Steen skriver Vy 73 // Asbjørn Redigeret 15/11-24 13:03
|
#22 | 15/11-24 18:17 |
---|---|
Joe
Indlæg: 33
|
Svar til #1:

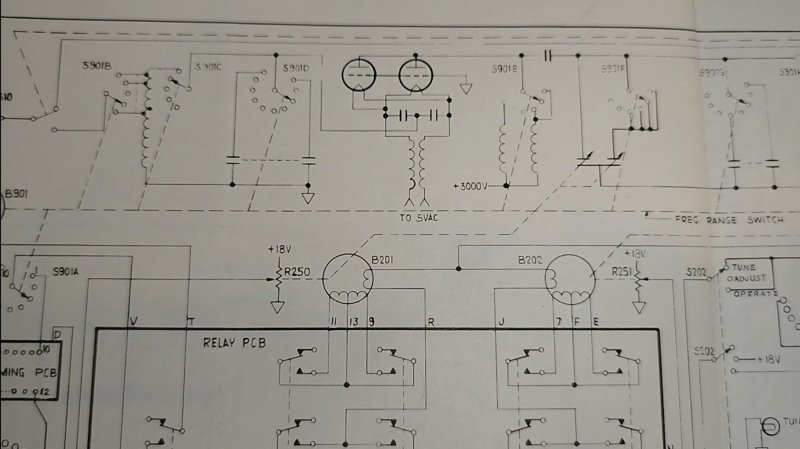

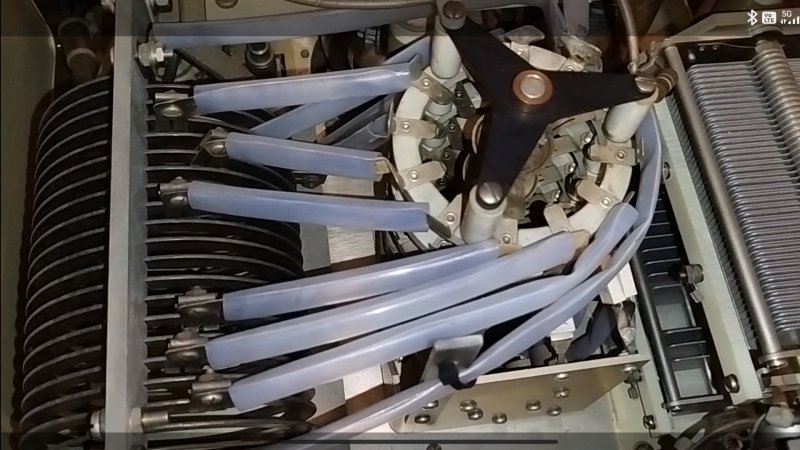

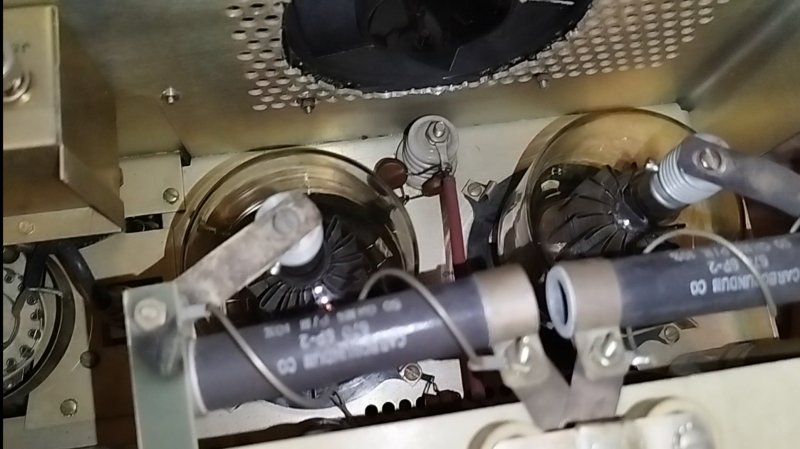

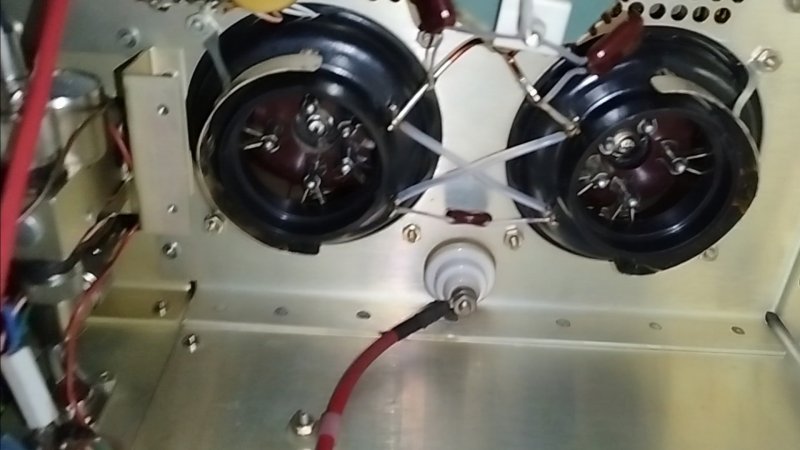

Kunne uploade en video. SÃ¥ det blev til et par billeder istedet ---------- 73 de oz3jb |
#23 | 16/11-24 04:52 |
---|---|
Steen Jensen
Indlæg: 783
|
Svar til #22:
Hej Joe Du kan tage et Ohm-meter og måle på den ene rørfatning og hvis, du kan finde tre ben i alt (ud af de fem), som har direkte forbindelse (læs: "0" Ohm) til stel - så kan du roligt sætte rørene af typen: QB 3.5 / 750 i appa. Og, lad os så høre om, hvad du får af power out. Redigeret 16/11-24 05:54
|
#24 | 18/11-24 00:18 |
---|---|
Steen Jensen
Indlæg: 783
|
http://lists.contesting.com/_amps/1998-11/msg00 376.html http://www.frenning.dk/OZ1PIF_HOMEPAGE/FL2000-Q B.htm |
#25 | 18/11-24 00:50 |
---|---|
Steen Jensen
Indlæg: 783
|
https://web.archive.org/web/20230531194319/https ://pa0fri.home.xs4all.nl/Lineairs/Tubes% 20reconditioning/tube%20reconditioning.h tm https://www.youtube.com/watch?v=w29uagNUGuM Redigeret 18/11-24 00:51
|
