#1 | 01/02-25 11:38 |
---|---|
Sven Lundbech
Indlæg: 606
|
I ca. 45 år har der stået en papæske på et uopvarmet loft med begyndelsen til en 1296/144 MHz transverter. Det kunne være interessant at færdiggøre den.

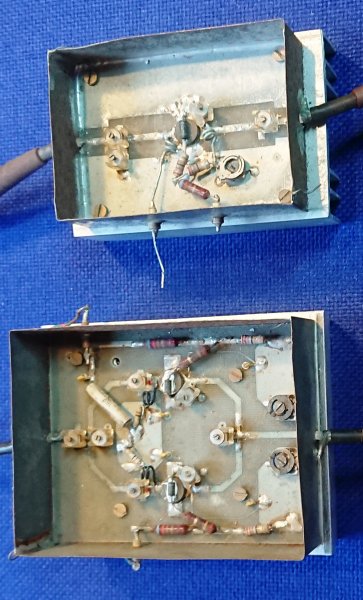

De fleste af enhederne kan jeg genkende og identificere; men det kniber med de to PA-trin, som ses på fotoet. Jeg vil gætte på, at de er efterbygget efter artikler i UKW Berichte fra sådan ca. midt/slutningen af 1970'erne. Det store PA-trin er bestykket med to transistorer, muligvis BLX-et-eller-andet, i parallel. Det lille PA-trin er muligvis med den samme transistor. Så, vi bringer en efterlysning: Oplysninger, der kan føre til opklaring af, hvorfra de to PA-konstruktioner stammer fra, modtages meget gerne! 73, OZ7S Sven Vedhæftede filer:
|
#2 | 01/02-25 12:52 |
---|---|
Steen Jensen![]()
Indlæg: 815
|
Svar til #1:
Hej Sven. Kan det mon være fra denne bogserie: Karl Weiner UHF-Unterlage Teil I/II Starthilfe für den UKW-Amateur https://www.staff.uni-bayreuth.de/~bt110174/DJ9H O/buecher.htm https://www.radiomuseum.org/lf/b/uhf-unterlage-t eil-i-ii_edition2/?language_id=3 Redigeret 01/02-25 12:54
|
#3 | 01/02-25 13:45 |
---|---|
Sven Lundbech
Indlæg: 606
|
Svar til #2:
Hej Steen, Nej... de bøger ringer ingen klokker hos mig. Kender dem ikke - altså før nu. 73, OZ7S Sven |
#4 | 01/02-25 14:03 |
---|---|
Steen Jensen![]()
Indlæg: 815
|
Svar til #3:
Jeg købte nogle af disse bind hos EDR Forlaget i starten af 90'erne og der var mange konstruktioner og diagrammer i disse bøger (med fotos af printpladerne). Mine bøger ligger desværre nedpakket i flyttekasser (jeg har mange bøger om RF-teknik i min samling). Redigeret 01/02-25 14:06
|
#5 | 01/02-25 14:09 |
---|---|
Jørgen Kragh
Indlæg: 721
|
Svar til #3:
Der findes et lignende PP-trin beskrevet i DUBUS-bogen fra 1982, så hvis de moduler er af europæisk oprindelse, ville jeg nok lede i UKW Berichte mellem 1978 og 1985. Til din infor er trinnet i DUBUS-bogen rapporteret at have et gain på 4 dB, og at kunne afgive omkring 5 W. Hvad er det for en transverter du har? Edit efter at have Steens indlæg #4: Jeg ville osse kigge i "UKW Unterlage". De kan sikkert stadig købes ved EDR. Vy 73 Jørgen Redigeret 01/02-25 14:13
|
#6 | 01/02-25 15:21 |
---|---|
Jan Holm Jensen
Indlæg: 56
|
Svar til #1:

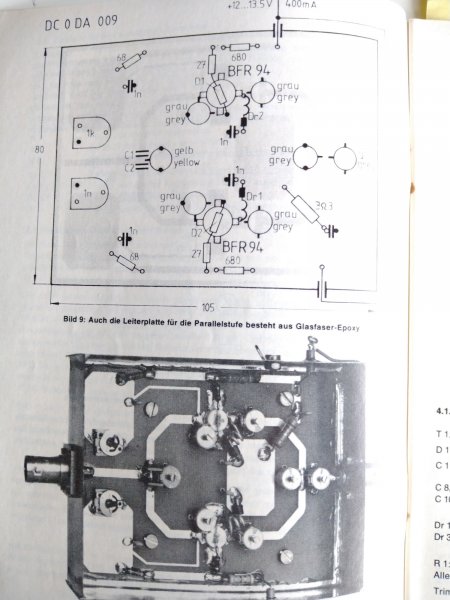

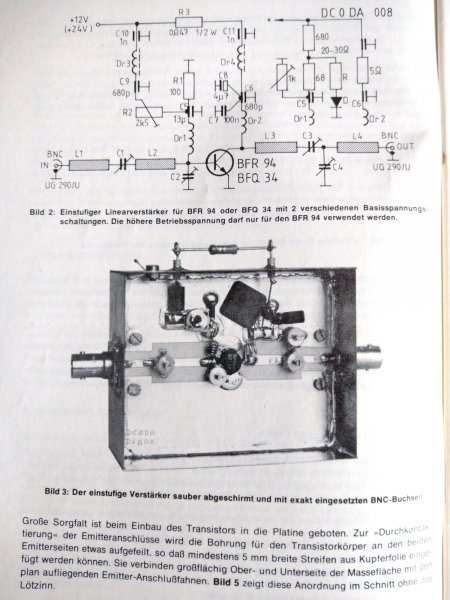

Jeg mener at have fundet dem i et af mine gamle UKW Berichte, 4. Quartal Hefte 4/1978. Der er en artikel med følgende: Linearverstarket mit Transistoren fur das 23-cm-Band af DF8QK og DC0DA. Jeg kan godt hjælpe dig med yderligere oplysninger og du kan sende en besked direkte. 73 OZ1OY, Jan ---------- Vy 73 de OZ1OY Vedhæftede filer:
Redigeret 01/02-25 15:39
|
#7 | 01/02-25 16:10 |
---|---|
Jørgen Kragh
Indlæg: 721
|
Svar til #3:
Hvis du ikke føler dig helt tryg ved det tyske, er artiklen her: https://www.worldradiohistory.com/Archive-DX/VHF -Communications/VHF-Communications-1-79. pdf Vy 73 Jørgen |
#8 | 01/02-25 16:18 |
---|---|
Sven Lundbech
Indlæg: 606
|
Svar til #6:
Hej Jan, Ha, pletskud! Det er lige netop exactly disse PA-trin! Jeg sender dig en privat besked via brugtgrej. 73, OZ7S Sven Redigeret 01/02-25 16:45
|
#9 | 01/02-25 16:34 |
---|---|
Sven Lundbech
Indlæg: 606
|
Svar til #5:
Transverteren er en, som OZ7AQ (sk) og jeg dengang byggede på: Oscillatorkæde startende på 48 MHz (burde have været på 96 MHz, men vi havde kun eet 96 MHz xtal, som jeg loddede i stykker...), derefter tripler, dobler etc. til 1152 MHz med printplader osv fra noget Ham Radio Magazine med Paul Scuch W6UAM, sluttende med den sekskantede rotteræsmixer fra Ham Radio Magazine July 1977 page 33ff som det centrale element. 73, OZ7S Sven. |
#10 | 01/02-25 16:45 |
---|---|
Sven Lundbech
Indlæg: 606
|
Svar til #7:
Netop! Det er den samme artikel, som #6 har fundet, og det er netop disse PA-trin, jeg har liggende. Trinet med de to transistorer er med parallelforbundne transistorer (gys...) og forstærkningen er ganske forbavsende lav... 73, OZ7S Sven |
#11 | 01/02-25 19:29 |
---|---|
Jørgen Kragh
Indlæg: 721
|
Svar til #9:
Tak for info. Det lyder som noget man kan få lang tid til at gå med at trimme op på den rigtige frekvens og få stabilt. Ikke mindst det PA-trin, men det var jo den måde, man gjorde det på den gang, hvis man da ikke havde en 2C39. Interessant med den hybrid ring som mixer. Hybriden bruges meget i monopuls radarantenner, men som mixer har jeg kun set den virke et sted: I lærebogen. Med 48 MHz som startfrekvens behøver du ingen testgenerator, for det kan den selv levere på 1296 MHz, hæ, hæ. Du må fortælle lidt om resultaterne. vy 73 Jørgen Bonusinfo, hvis der stadig er andre der følger med: I kan læse mere om hybrid ringen her: https://www.radartutorial.eu/17.bauteile/bt23.de .html Redigeret 01/02-25 19:30
|
#12 | 10/02-25 16:28 |
---|---|
Sven Lundbech
Indlæg: 606
|
Svar til #11:
Så er jeg kommet lidt videre: Det store PA-trin har 5 dB/3 gange gain og skal derfor drives med lidt mere end een watt for at give måske 3,5 watt ud. Det lille PA-trin har 6 dB/4 gange gain og skal derfor drives med lidt mere end 250 milliwatt for at give lidt mere end een watt ud. Fra rotteræsmixeren og efterfølgede filtre er der ca. -10 dBm på 1296 MHz, så der er et stykke vej op til 250 milliwatt eller 24 dBm eller en forstærkning på ca. 34 dB. Jeg har en mystisk bredbåndsforstærker liggende, som kan give ca. 22 dB forstærkning fra 10 MHz til 5 GHz; men den kan ikke give 250 milliwatt. Så - det hele kommer ned i papæsken og ud i skuret igen. 73, OZ7S Sven |
#13 | 10/02-25 17:22 |
---|---|
Jørgen Kragh
Indlæg: 721
|
Svar til #12:
Hejsa Forhåbentligt da ikke ud i skuret igen. Hvis mixer osv. kører, og det "kun" gain der mangler, er du der næsten. Dit output svarer i store træk til det der kommer ud af en SDR, så derfra og til 10 - 20 W er det kendt teknk. Der findes masser af gainblokke der kan lave de 34 dB. Start f.eks. med to stk. PGA-103 fra Mini-Circuits efter hinanden. De koster ikke ret meget ved Mouser, kører på 5 V, og er lige til at klaske på de små smarte modulprint, du kan købe her: https://rfzero.net/shop/ Det var de første 22 dB. De næste næste dB er lidt sværere, men denne her kan klare jobbet: https://www.sv1afn.com/en/product-category-6/wid eband-driver-amplifier-1-w.html Indrømmet: Det koster lidt penge, og så er det principielt ikke noget for radioamatører, men jeg har altså gjort undtagelsen og KØBT nogle af de ovennævnte forstærkere og osse sådan en her: https://www.sg-lab.com/AMP1300/amp1300.html. Den virker rigtig godt, og der er mange her i landet dr kører med den og med den tilhørende transverter. Vy 73 Jørgen |
#14 | 10/02-25 20:50 |
---|---|
søren/oz4zat
Indlæg: 721
|
|
#15 | 10/02-25 23:54 |
---|---|
Sven Lundbech
Indlæg: 606
|
Svar til #13:
Ja, der hvor der begynder at være mange watter i dB'erne bliver det svært; men https://www.sv1afn.com/en/product-category-6/wid eband-driver-amplifier-1-w.html skulle nok kunne aflevere en god halv lineære watts penge, og foran den har jeg så den mystiske ca. 22 dB forstærker liggende. Den kan så også bruges som modtager-front-end ved at bytte om på ind- og udgang med et transfer relæ. Jeg tror, at jeg tager den mystiske forstærker med til Amager Ham Radio Day og får målt gain og støjtal og ved dette års Fridrichshafenkomsammen ser efter sådan en 17 dB,1 watt fætter. Som du allerede korrekt har konstateret, så er jeg slet ikke klar til at tage gribende afsked med €49,90. Det skal bygges af noget, jeg alligevel har liggende. I mellemtiden har jeg fundet et print, hvor Bent og jeg biksede noget sammen med et par MRF559 efter hinanden: 11 dB gain, men ikke meget mere end ca. 22 dBm out i fuld begrænsning. Og så bliver den sidste MRF559 endda godt varm. Faktisk interesserer 23 cm mig ikke; jeg ville bare forsøge at se, om der stadig var liv i stumperne fra papkassen. Og det var der. 73, OZ7S Sven |
#16 | 12/02-25 17:08 |
---|---|
Jørgen Kragh
Indlæg: 721
|
Svar til #15:
Så har de 559'ere da osse nok at lave, hvis de skal give 200 mW. Til det sidste: Præcis sådan har jeg det med kortbølge. Vy 73 Jørgen |
