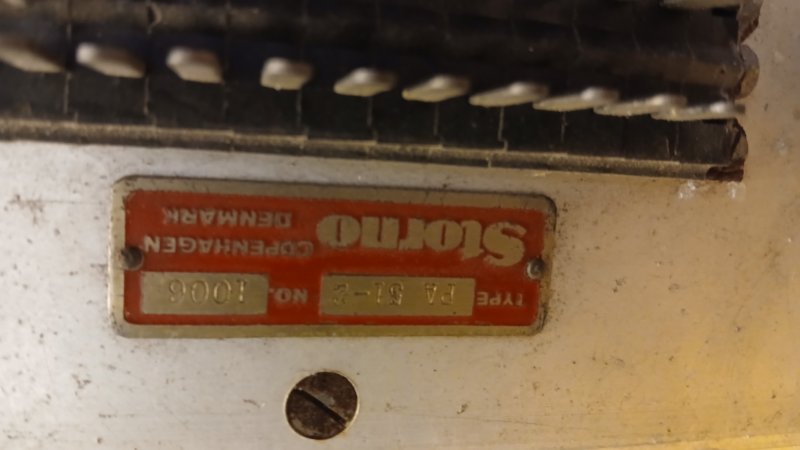

Storno PA 51-2

Hej
Er der en eller anden der kender til Storno "PA 51.2" et PA trin med muligvis 2 stk QB3-300.
Der er INGEN hits på nenttet, Vi søger en manual eller evt bare et diagram.

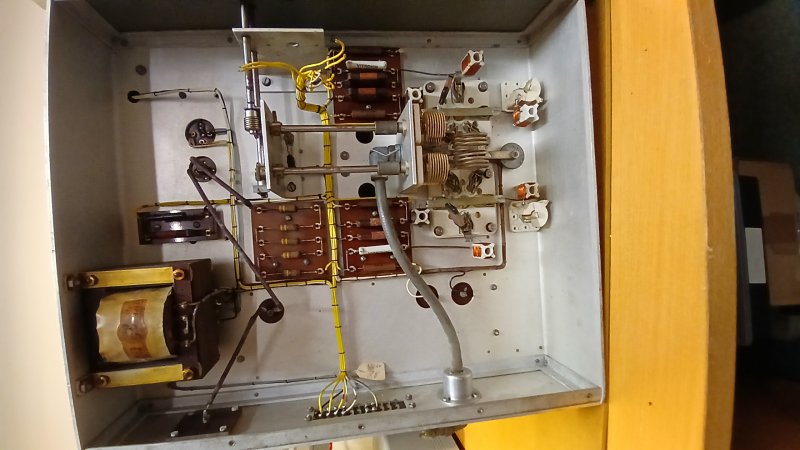

Se Bileder

Verner/OZ5TG

Svar til #1:
Hej Verner

Her er lidt du måske kan arbejde videre ud fra og søge lidt bredere med.

Storno lavede i begyndelsen også 8 meter LMR, G-A-G basestationer udstyr (118-138 MHz) og forsøgte sig også med broadcast sendere (88 - 100 MHz) . Det er ikke en fejl, at jeg skriver 100 MHz. Dengang gik broadcast kun dertil.

Efter spolerne at dømme er det nok G-A-G eller broadcast, men på den anden side, aner jeg ikke, om QB3-300 kan komme derop i frekvens.

Hvis ikke, er det nok til 8 meter.


vy 73

Jørgen

Svar til #2:
Hej Jørgen

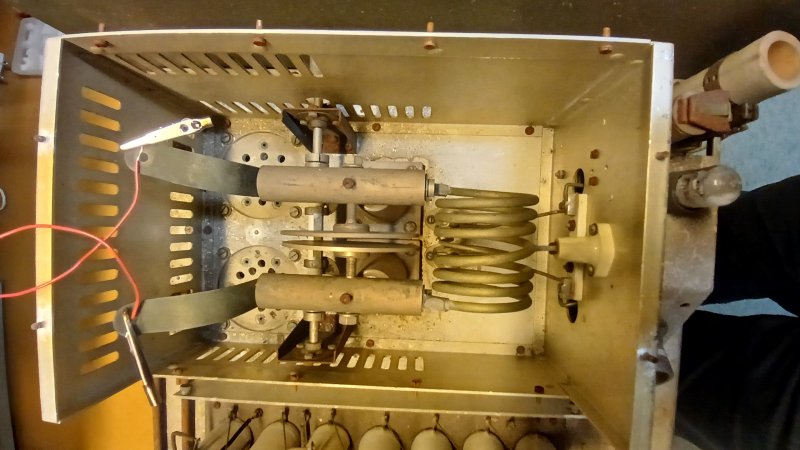

Så er det snarere 8 meter. Uden rør i kan vi få en resonans omkring 50MHz i gitterkredsen, og anodekredsen er jo en sjov kombination af en dualstripline forlænget med en spole.
Opstillimngen er typisk Push-Pull/GG, og det ser ud som om rørene er triodekoblet. Lidt uortodokst.

Jeg har for mange år siden bygget et lignende trin til 144MHz med 2xQB3_300. Også en kopi af et trin jeg så hos Svend Bech Hansen. Det kunne levere 400-450 Watt.

Jeg tror at dette rin er til 40-44 MHz hvor der vist lige efter 2WW var et bånd til politiet.

Jeg søger videre.

Verner
