#1	09/05-25 08:27
Erik Simonsen Indlæg: 113	Hej jeg er ved at genoplive en frekvenstæller CFC 80A .Efter mange timer med måling og se på firkant impulser mm, udskiftning af 2 4011 og et løst timebase problem er det lykkedes mig at få liv i den 10Hz-100 Mhz indgang tæller fint der er nul problemer . Display viser korrekt . Men på 50Mhz -1,3 Ghz er der et problem som jeg ikke kan gennemskue sætter 100 mhz på indgangen og display viser 6,250 Mhz i min optik er det jo rigtig nok når indgangs signalet bliver delt med 16 i efterfølgende prescaler . Hvordan kommer den til at vise 100Mhz på displayet efterfølgende kan jeg ikke gennem skue er der nogen der har mere viden om denne tæller og kan fortælle mig hvor jeg skal søge . På forhånd tak OZ1KVB Erik OBS OBS OBS TÆLLEREN ER KOMMET I DRIFT IGEN . ---------- Let your fingers talk . cw is like ft8 but for men ! Besvar Redigeret 11/05-25 20:16

09/05-25 08:27

Erik Simonsen

Indlæg: 113

Hej jeg er ved at genoplive en frekvenstæller CFC 80A .Efter mange timer
med måling og se på firkant impulser mm, udskiftning af 2 4011 og et løst timebase problem er det lykkedes mig at få liv i den 10Hz-100 Mhz indgang tæller fint der er nul problemer . Display viser korrekt .
Men på 50Mhz -1,3 Ghz er der et problem som jeg ikke kan gennemskue
sætter 100 mhz på indgangen og display viser 6,250 Mhz i min optik er det jo rigtig nok når indgangs signalet bliver delt med 16 i efterfølgende prescaler . Hvordan kommer den til at vise 100Mhz på displayet efterfølgende kan jeg ikke gennem skue er der nogen der har mere viden om denne tæller og kan fortælle mig hvor jeg skal søge .
På forhånd tak OZ1KVB Erik

OBS OBS OBS TÆLLEREN ER KOMMET I DRIFT IGEN .

----------
Let your fingers talk .
cw is like ft8 but for men !

Besvar

Redigeret 11/05-25 20:16

#2	09/05-25 21:34
Jarl Risum Indlæg: 87	Svar til #1: Hej Erik Ifølge manualen for CFC 80-A skal gatetiden være netop 16 gange længere, når prescaleren er indkoblet. Og så kommer udlæsningen velsagtens til at passe, hvis kommaet sættes på rette plads. Der er noget der tyder på, at omkoblingen mellem normal gatetid og x16 gatetid ikke længere fungerer i dit eksemplar. Måske kunne du kigge på den 4520, der via en 4011 (IC8) føder clockindgangen på IC11 ben 3. På det utydelige diagram, jeg har liggende, er der en omskifter (?) mellem 4520 og 4011, der måske skifter gatetiden mellem x1 og x16 ? God jagt ! OZ9MO / Jarl Besvar

09/05-25 21:34

Jarl Risum

Indlæg: 87

Svar til #1:
Hej Erik

Ifølge manualen for CFC 80-A skal gatetiden være netop 16 gange længere, når prescaleren er indkoblet. Og så kommer udlæsningen velsagtens til at passe, hvis kommaet sættes på rette plads.

Der er noget der tyder på, at omkoblingen mellem normal gatetid og x16 gatetid ikke længere fungerer i dit eksemplar.

Måske kunne du kigge på den 4520, der via en 4011 (IC8) føder clockindgangen på IC11 ben 3. På det utydelige diagram, jeg har liggende, er der en omskifter (?) mellem 4520 og 4011, der måske skifter gatetiden mellem x1 og x16 ?

God jagt !

OZ9MO / Jarl

Besvar

#3	10/05-25 06:26
Erik Simonsen Indlæg: 113	Svar til #2: Hej Jarl tak for dit svar jeg prøver at angribe området. Mvh OZ1KVB ---------- Let your fingers talk . cw is like ft8 but for men ! Besvar

#4	10/05-25 07:48

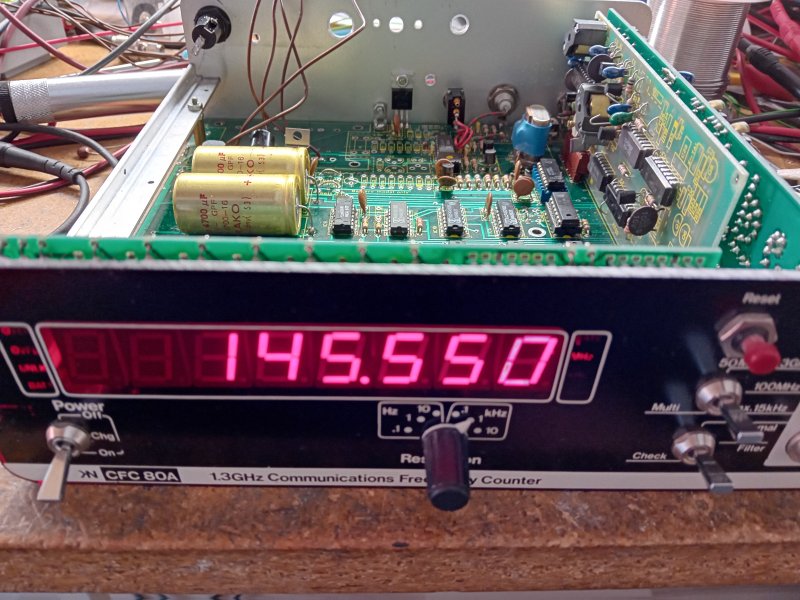

Erik Simonsen Indlæg: 113	Svar til #2: Hej Jarl det var lige de vise sten . En 4011 mere også skete miraklet. tæller nu op til 1300 mhz og udlæser korrekt. Det er godt at man kan hjælpe hinanden her. Vy 73 de OZ1KVB ---------- Let your fingers talk . cw is like ft8 but for men ! Vedhæftede filer: 17468559951707749297988994652476.jpg Besvar

#5	10/05-25 17:17
Jarl Risum Indlæg: 87	Svar til #4: Hej Erik Tillykke med resultatet og tak for tilbagemeldingen. Har du nogen ide om, hvad der har aflivet dine logikkredse ? Venlig hilsen OZ9MO / Jarl Besvar

#6	10/05-25 17:38
Erik Simonsen Indlæg: 113	Svar til #5: Nej det kan jeg ikke sige dig jeg har købt den som defekt sammen med en fc44a for en slik , han ville ikke bruge mere tid på dem. Men nogle af de signaler jeg målte lignede noget uldent forkvaklet firkant . Vy 73 de OZ1KVB ---------- Let your fingers talk . cw is like ft8 but for men ! Besvar

#7	10/05-25 19:16
Jarl Risum Indlæg: 87	Svar til #6: OK, Erik - tak for info. v.h. OZ9MO / Jarl Besvar
