Lynnedslag

I nat havde vi voldsomt tordenvejr med lynnedslag. Alle antenne- og netstik var ude med undtagelse af styrekablet til Yaesu G-1000DXC rotoren, der nu er total død. Ingen lys, power tasten bliver ikke inde, når den trykkes ind. Reparation eller skrotning?
73 Peter OZ8CTH

Svar til #1:
Start med at checke din brandforsikring og indboforsikring omkring lynskader.

vy 73

Jørgen

Svar til #1:
Hvis du har en elskade forsikring så prøv den. Man kan også prøve at fejlsøge på rotoren/ box måle på kablet op til rotoren kræver diagram..
Finde en med amatør der har en magen til og prøve at låne styreboksen.
Og teste rotoren i masten med den . Skille din box ad og måle og fejlsøge hvis du har muligheden. Kan jo være en lille ting men lynskade på elektronik er noget værre noget at reparere på.
Mvh OZ1KVB Erik

Svar til #1:

Kan du teste med en tilsvarende styreboks? det kan være styreboksen, der er død, og rotoren der virker.

Hvad med kablet? har du testet med et andet kabel?

Tak for svar. Power switchen er defekt, muligvis på grund af overspænding i forbindelse med lynnedslaget, så den skal skiftes: Yeasu S8100449. Sikringen i netledningen var stået af og blev straks skiftet. De to andre sikringer i kredsløbet testet ok. Nettrafoen måler 60 ohm på primærsiden, så den har åbenbart ikke taget skade. Det er en større opgave at teste styrekablet, men måske kunne jeg sende en spænding ind i kablet for på den måde at få afklaret evt. fejl på kabel og/eller rotor: Se venligst:

file:///C:/Users/Peter/AppData/Local/Microsoft/Windows/INetCache/Content.Outlook/4NLIX7FA/G-1000DXC%20-%20Connection%20Diagram.PDF

Jeg har ikke umiddelbart mulighed for at låne en anden styreboks med samme stik.

Svar til #5:
Så prøver jeg med dette link:



https://manual.limmared.nu/Yaesu/G-1000DXC/G-100 0DXC%20-%20Connection%20Diagram.PDF

Kig også på:
https://manual.limmared.nu/Yaesu/G-1000DXC/

Svar til #6:
Hej Peter.
Surt med dine udfordringer - jeg håber ikke det er både rotor og boks der er stået af.
Hvis det "kun" er boksen der er stået af, og denne ikke nemt kan fikses eller skaffes brugt, vil jeg virkelig anbefale at kaste et blik på en microHAM ARCO, som et godt alternativ til en "original" Yaesu-boks.
ARCO kan sættes op til mange forskellige rotor fabrikater/modeller (både til AC og DC) og forskellige spændinger (fra 12 til 48V), samt at den har indbygget interface til PC, så du kan styre din rotor fra PC - både via USB og LAN, hvis du benytter din radio "remote"

Bevares - den koster lidt, men personligt er jeg super glad for min ARCO, og skulle jeg vælge at skifte rotor fra min G2800 til andet frbrikat, så er ARCO'en forberedt på dette.

Du kan, hvis du lyster, finde mere info her : https://www.microham.com/contents/en-us/d50_ARCO .html

God fornøjelse med det videre forløb.

Power switchen er en simpel 2-polet afbryder. Med en lus over begge blev nettrafoen testet ok på både primær og sekundær siden. Stikkene til 16 og 30V spændingerne var ude for at undgå overbelastning/kortslutning. Jeg er lidt i tvivl om, hvilke ben på styrekabel stikket jeg kan sende en ekstern spænding ind i for at teste, om rotoren kan køre. Jeg mener ben 4 og 5.

Svar til #1:

Har du tjekket med en lampe eller lignende om stikkontakten (230V) hvor indendørsenheden sidder på virker? Det kan være en gruppe ikke virker?

(jeg har oplevet at tv'et "ikke virkede", fordi dets stik/forlængerledning var pillet ud - ved fx rengøring?)

-

Kan du håndtere et multimeter? Sluk og fjern stik fra stikkontakt (230V) hver gang du skal fjerne eller placere måleprober.

-

Hvis du ikke kan:

tag fat i en radioklub i nærheden af dig - fx via:
https://www.edr.dk/lokalafdelinger/

eller tag fat i en reparationscafe i nærheden af dig:
https://da.wikipedia.org/wiki/Reparationscaf%C3% A9

-

Hvis du kan:

Først skal du teste om roteren virker.

Test om den kan dreje begge veje med den rette spænding (fx 24V med en 10ohm effektmodstand i serie) 4(midterben),5. (udenom det gamle kabel) Halv spænding (fx 12V) burde også virke.

Tjek om potmeter giver den rette modstand over hele banen uden huller - begge veje. (udenom det gamle kabel)

Nu ved du med rimelig stor sikkerhed om udeenheden virker.

.

Tjek indendørsenhed for lugt og evt. visuelle fejl - afbrændte komponenter og printbaner.

I så fald tjek indendørsenhed
( Begge print er på: https://manual.limmared.nu/Yaesu/G-1000DXC/G-100 0DXC%20-%20Circuit.PDF ):
tjek alle sikringer (fx F1 via 230V ledning i indendørsenhed. PH1001 på PS-unit print)
tjek om AC til trafo (230V)
tjek om AC fra trafo virker. Både 16 og 28V AC

PS-unit print:
tjek om AC efter J1003
tjek om AC til D2 via J1007 (ben 5,6)
tjek om DC fra D2 via J1007 (ben 3+4,7)
tjek om DC over C1063 (ser ud til at spænding over C1063 styres via J1011 via Q1)
osv. - nu bliver det langhåret...

CNTL-unit print:
tjek om AC efter R1001 virker.
tjek om DC efter D1001 virker.
tjek om DC ind til Q1036/Q1038 7812 virker.
tjek om DC ud af Q1036/Q1038 virker. 10V ud i forhold til stel.
tjek om DC ud af -2V virker. -2V ud i forhold til stel.
tjek om DC ud af Q1001 7808 virker. 8V ud i forhold til stel.
osv. - nu bliver det langhåret...

-

Hvis indendørsenheden ikke laves - overvej at købe en ny:

Salg af erstatningsindendørsenhed (Yaesu G-1000DXC indendørsenhed er på listen):
EASY-ROTOR-CONTROL:
https://www.schmidt-alba.de/eshop/index.php?cPat h=1

Man kan se vejledning og diagram - fx:
https://www.schmidt-alba.de/eshop/media/products /9-0023%20eng_Instructions%20ERC-M%20USB %20Kit.pdf

Svar til #10:
Rotoren kører som den skal med 20 V fra ekstern strømforsyning på styrekablets pin 4 - 5, så nu kan fejlsøgningen koncentreres om styreboksen.

Svar til #11:

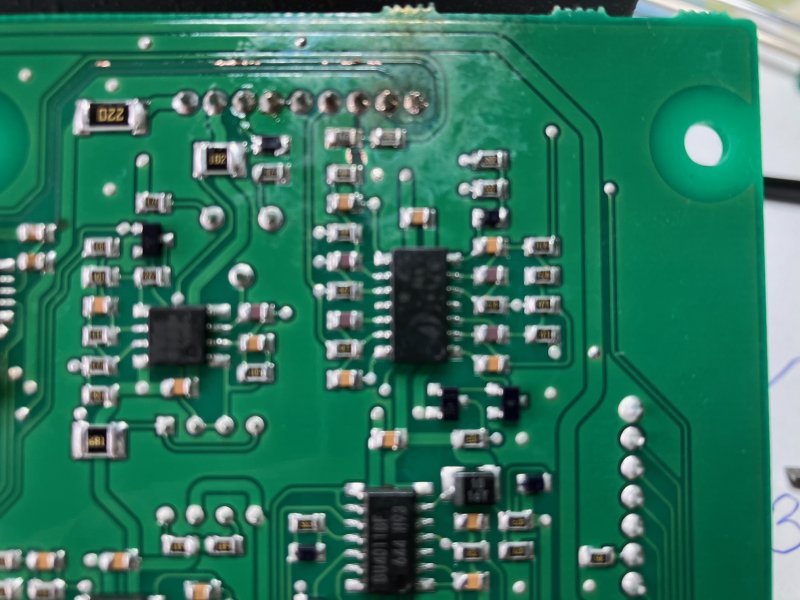

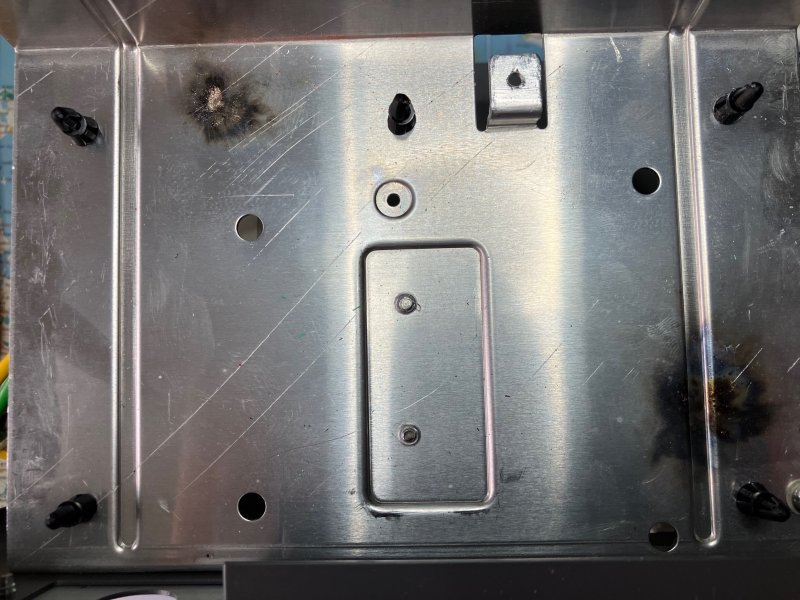

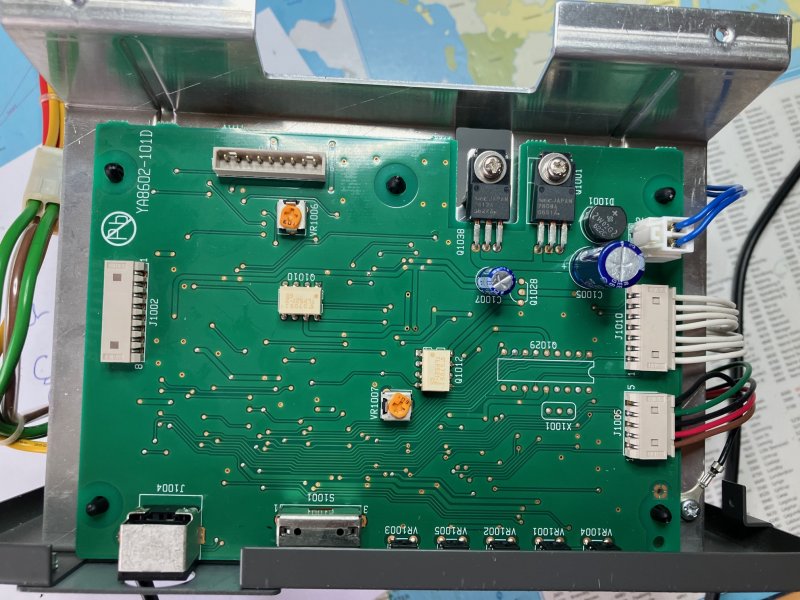

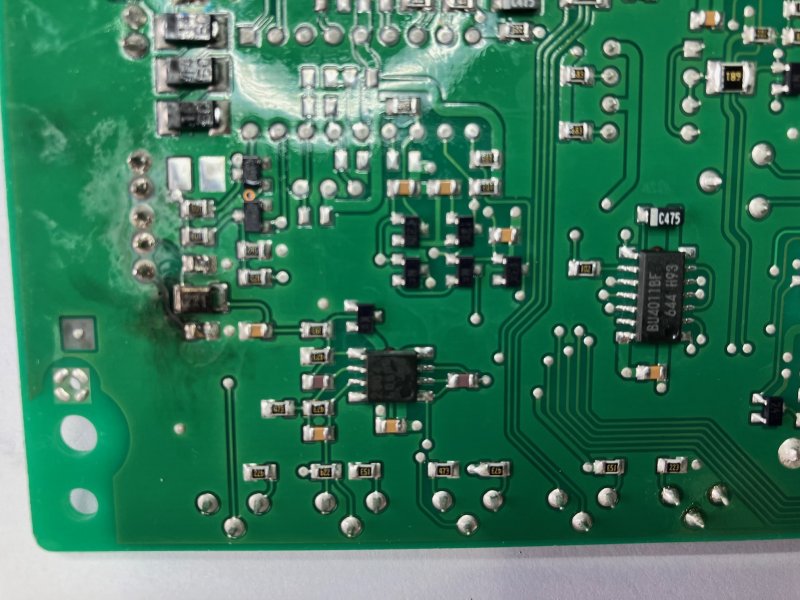

Fejlen fundet. Røg og lugt fra Control Unit Boardet, når jeg tænder styreboksen. Billederne viser tydelige misfarvninger på bundstykke og boardets underside, der har afbrudte printbaner,, så der har været knald på, inden afbryderen røg med i kampen og gjorde det umuligt at genstarte boksen. Ingen røg eller lugt når 16V stikket til Control Unit Boardet er ude.
Tre muligheder: Reparation, nyt board eller ny/brugt styreboks. Jeg overvejer sidste mulighed.

Svar til #12:

Godt at høre på en måde, at du har fundet synlige fejl.

-

Jeg glemte et vigtigt tjek - især ved lynnedslag:

Tjek om der er transformator overgang (kortslutning) mellem 230V til en eller begge sekundær viklinger - og transformatorblikket.

Faktisk skal man teste med en isolationstester "megger" - anvendes også af elektrikere. Præcis hvilken spænding der skal testes med ved jeg ikke. Kan andre supplere?

X og Y-kondensatorer skal kunne klare pulser over 1 KV:
https://www.digikey.dk/da/articles/how-to-implem ent-robust-miniature-emi-control

-

Dette er for 230V/400V installationer:
https://elit.dk/shop/25-isolationstester/

Dette er for højspændingstransformatorer:
https://kvhipot.com/how-do-we-conduct-an-insulat ion-test-on-a-transformer/
