Tilslutningsdiagram til OCXO

Hej

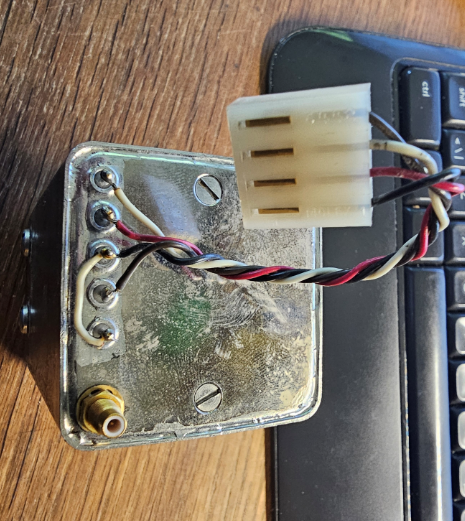

Skulle der være en, der er i besiddelse af et diagram, der viser forbindelserne i tilslutningsstikket til OCXO'en (Piezosystem Jena 2830015 Crystal Oscillator) i signalgeneratoren HP8642 A/B.
Min manual til HP8642 omfatter desværre ikke denne del, og brug af AI søgemaskiner har ikke hjulpet mig.
Jeg ønsker at anvende OCXO'en til en GPS diciplined reference oscillator.

Mvh
Hans-Jørgen

Svar til #1:
The Piezosystem Jena 2830015 crystal oscillator is a four-pin active crystal oscillator with a standard wiring: pin 4 is for power/voltage (\(V_{DD}\)), pin 2 is for ground (\(GND\)), pin 3 is the output (\(V_{out}\)), and pin 1 is often left unconnected or has a specific, though less common, function depending on the manufacturer's specifications. You should refer to the specific datasheet for this model for definitive instructions, as pin 1's function can vary.  Pin Function 1 Usually left unconnected. Check the datasheet. 2 Ground (\(GND\)) 3 Output (\(V_{out}\)) 4 Power/Voltage (\(V_{DD}\))

Måske kan dette hjælpe

MVH
Pma

Svar til #2:

Tak for svar, men det holder desværre ikke.
F.eks. er output ikke en pin, men en coaksial connector.

Mvh
Hans-Jørgen

Svar til #3:
Hej'
Prøv at kontakte OZ7IS Ivan

Han har brugt denne type, måske han har tilslutnings diagram

men jeg vil nu ikke være bange for at give den de 9 volt på 2 og 4 og så måle efter
10 mhz signalet , jeg tror at 10 mhz signalet kommer ud både på en af benene og coax stikket, jeg brugte denne type for nogle år siden, men har kastet dokumentationen ud
God held med det

MVH
PMA

Svar til #4:

Tak skal du have. Det prøver jeg.

Mvh
Hans-Jørgen
