HP8904A Multifunction Synthesizer opsætning.

Hej,

Er der en eller anden der har kendskab til opsætning af diverse parametre m.v. hører jeg gerne fra dig/jer.

På forhånd tak.

Mvh
Bent
OZ5ZD

Svar til #1:
Hej Bent,
både bruger og servicemanual ligger på Keysights hjemmeside.
De er meget omfattende.
Hilsen
Frank

Svar til #2:
Hej Frank

Tak for response.

Jeg har downloaded de forskellige manualer som er nødvendige, og fundet de rigtige afsnit.
Jeg vil sætte den op som en to-tone generator med følgende frekvenser:
700 Hz og 1900 Hz. Ampl. 5 mV.

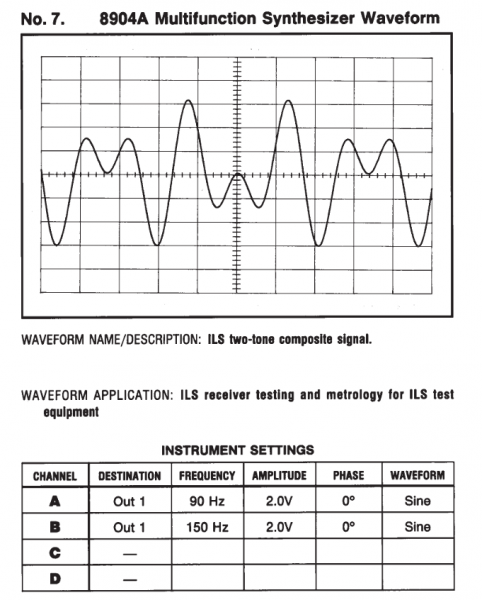

Så outputtet kommer til at se ud som på foto.
Den har Opt.01 så den kan sende to toner ud på samme BNC stik samtidig.
Jeg kan finde ud af at sende en tone ud, men ikke to.
Derfor må jeg vist ty til fagkundskaben.

Mvh
Bent

Svar til #3:
Hej Bent,

gør som beskrevet i sektion 3.3 i brugermanualen.
Skip linjerne med modulation.
Du skal gøre det for 2 generatorer med hver sin frekvens og sætte destinationen til samme output. ( som også skal enables )
Bemærk at de enkelte parametre skal sættes i en bestemt rækkefølge.
Så burde den være der.
Hilsen
Frank

Svar til #4:
Hej Frank

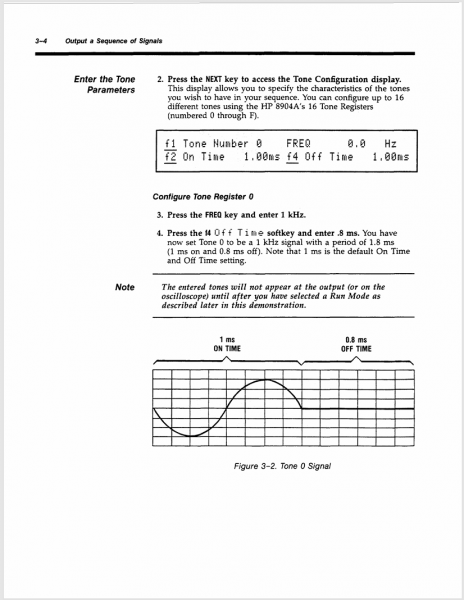

Har lige vedlagt forsiden til afsnit 3 og side 3-4 for lige at få bekræftet at vi kigger på det samme sted.
Så jeg skal "bare" have konfigureret toneregister 1 og 2 og så få det ud.
Det skulle vist være det samme som Ch.A og Ch B.

Mvh
Bent

Svar til #5:
Jeg tror ikke vi kigger i den samme manual.

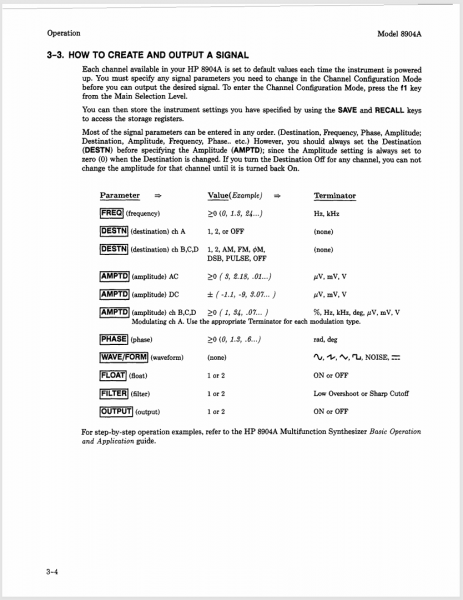

Det er paragraf 3.3 i operating manualen, 08904-90007, som er side 3.4 i samme.
Overskriften er how to create an output A signal.
Frank

Svar til #6:

Jeg har fundet den.
Tak.

/ Bent
