Reparation af potentiometer

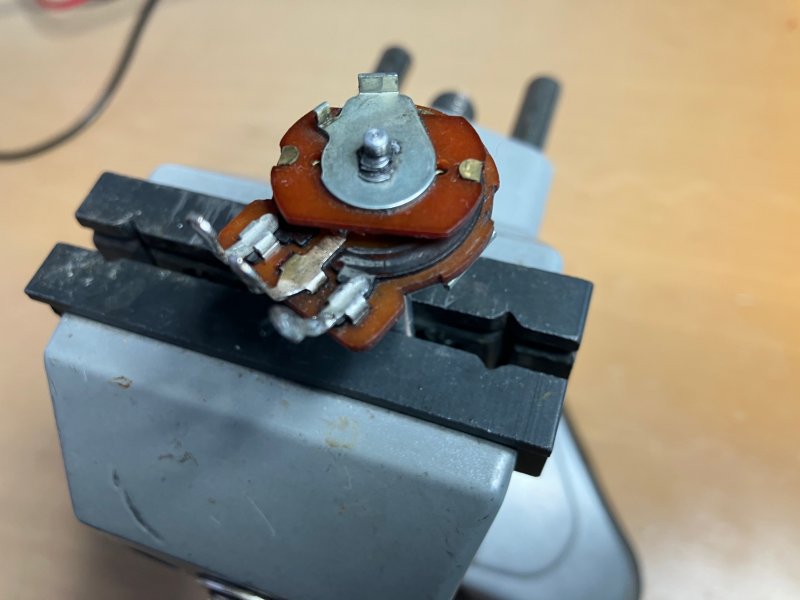

Kan man reparere kulbanen på et potentiometer, hvis den er slidt? I det aktuelle tilfælde drejer det sig om de yderste 5 mm i den ene side.

Svar til #1:
Hvis det er helt ude i enden så måske det man reparerer el bagruder med.

Svar til #1:
Ledene sølvmaling. Prøv det Det er jo defekt .

Svar til #1:

Nej, du sætter et nyt i. Det kan ikke laves.

Peter

Svar til #1:
Ja, måske med Aquadac, der er kollodialt grafit opløst i vand. Jeg havde en gang en dåse stående i ca. 40 år, men den blev helt tør og er nu smidt ud.

Det var til et projekt som et par studerende havde med at bygge elektrostatiske hovedtelefoner fra grunden. Det blev opgivet, blandt andet fordi vi ikke var helt rolige ved at have ca. 4000 volt omkring hovedet...

Advarsel: Måske er Aquadacs slidstyrke ikke så god. Det var ikke afgørende til hovedtelefonbrug.

Vi købte det fra firmaet Afridana. Det eksisterer endnu, https://afridana.dk/ . Måske har de nuomstunder noget mere velegnet "ohmlak". Prøv at forhøre dig der.

73, OZ7S Sven

Svar til #4:
Tak for svar.

Oplagt med nyt potentiometer, men lettere sagt end gjort. Det er nemlig umuligt at finde en erstatning for originalen, der fungerer som volumekontrol i en Drake SPR-4.

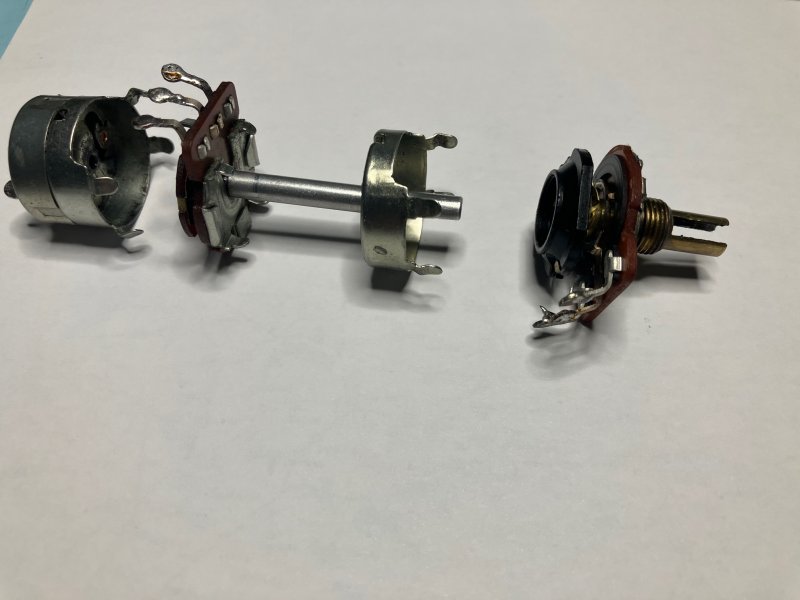

Det er et 3Kohm potentiometer med drejeafbryder, en akselængde på 40 mm og en aksel diameter på 5 mm. Akslen løber igennem et 10 Kohm potentiometer, der fungerer som RF kontrol.

Svar til #6:

Åh, ja det kan jeg godt se. Jeg har ofte i lign. problemer fundet et potentiometer af samme fabrikat og flyttet "indmaden" over.

Af den grund er det vigtigt at gemme gamle potentiometre da de kan bruges til reservedele!

Men se her:
https://groups.io/g/DRAKE-RADIO/topic/drake_r4_c _volume_and_rfgain/83391974

Den rep. han har lavet er nemt, da det er det bagerste potmeter - så du skal blot have en fysisk størrelse der passer.

Peter

Svar til #6:
En tanke:
Vil det være muligt at
1: Finde et nyt potentiometer, svarende til det defekte
2: Save akslen over på det gamle og samle den gamle aksel med den nye, med en bøsning med et par små pinolskruer?

Svar til #8:

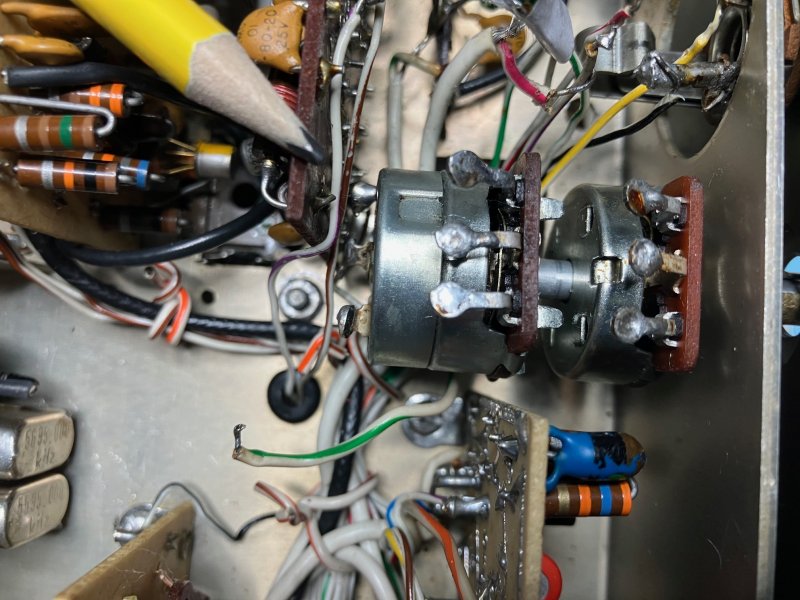

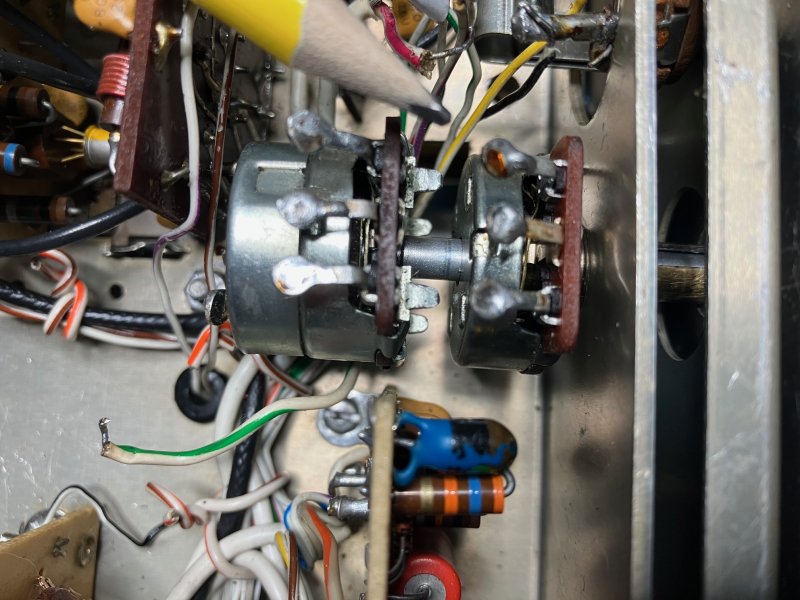

Som det ses af billederne, er der ikke plads til en bøsning med et par pinolskruer på grund af boardet bagved. Gevindet på et tilsvarende pot er 8 mm. Derfor kun en mulighed: et nyt 5 K pot med drejeafbryder, en akselængde på 40 mm og en aksel diameter på 5 mm. Har du et liggende?

Svar til #9:
Kan du ikke finde et potmeter af samme størrelse og værdi og snuppe kulbanen derfra.

Svar til #10:
Så fik min SPR-4 nyt AF potmeter, og det kører perfekt.

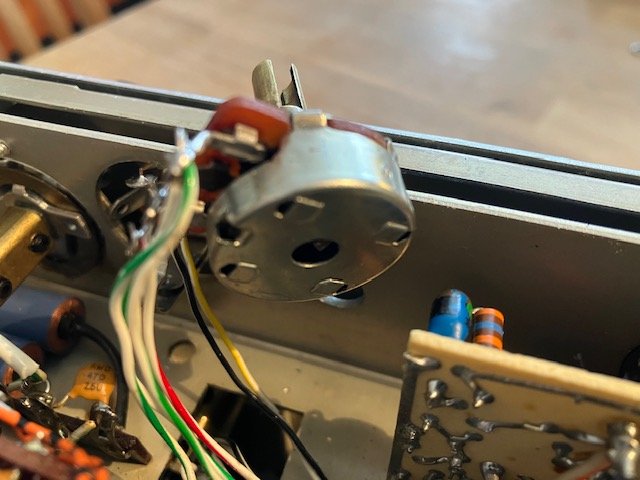

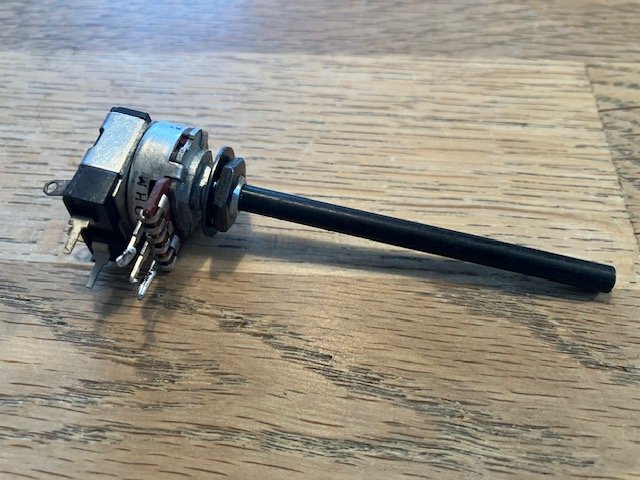

Jeg opgav at udskifte kulbanen og fandt hos El-Supply et 2.2 K potmeter med afbryder og 4 mm aksel. Først forsøgte jeg med et vinkelbeslag og en bøsning mellem det nye potmeters aksel og 5 mm akslen gennem RF potmeteret ud til knappen på forpladen. 5 mm Ø var nødvendig for at undgå slør. Vinkelbeslaget måtte opgives på grund af manglende plads, og det samme måtte planen om at montere det nye AF potmeter på bagsiden af RF potmeteret. Det originale var fastgjort med fire flige på RF potmeteret. Et par stykker hvidblik loddet på i begge sider ville muligvis fungere, men ikke se godt ud.

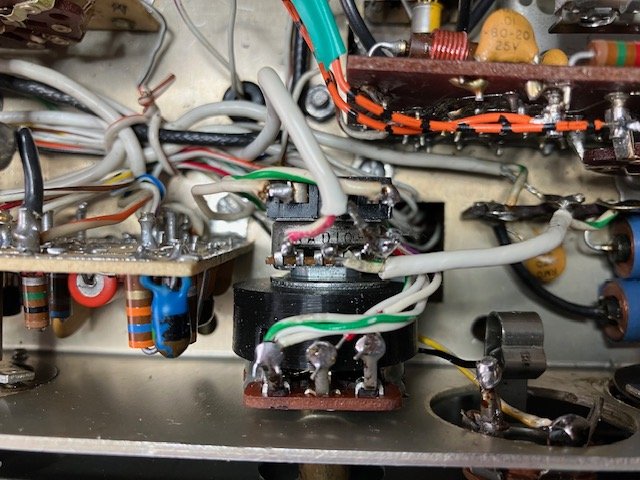

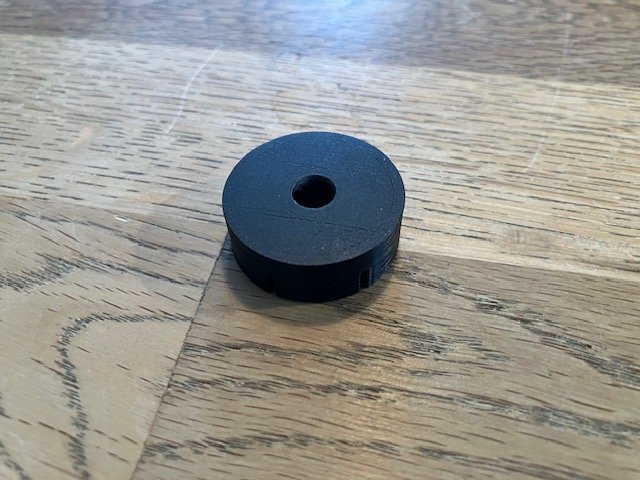

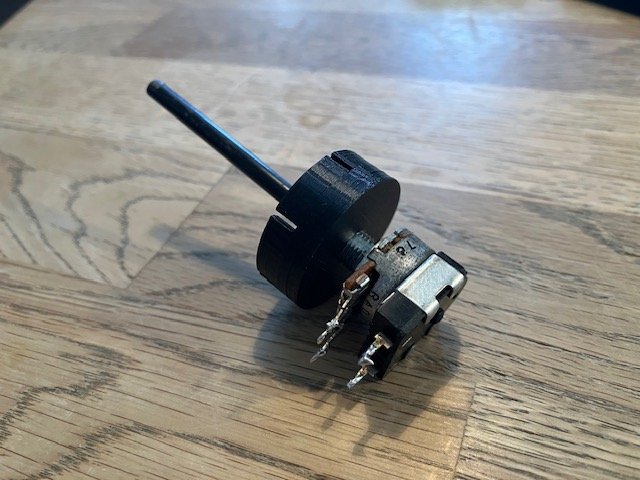

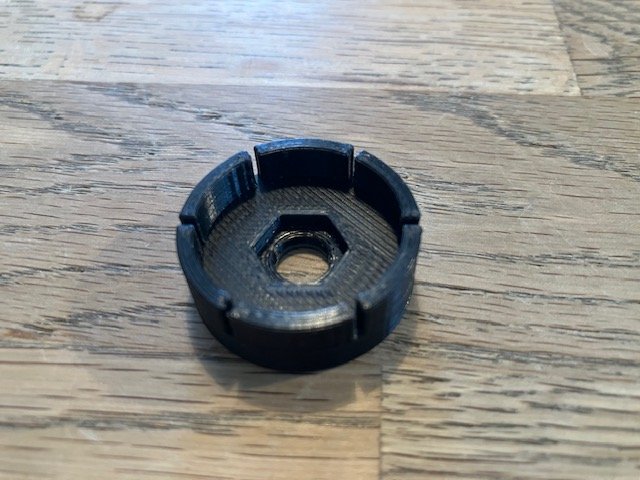

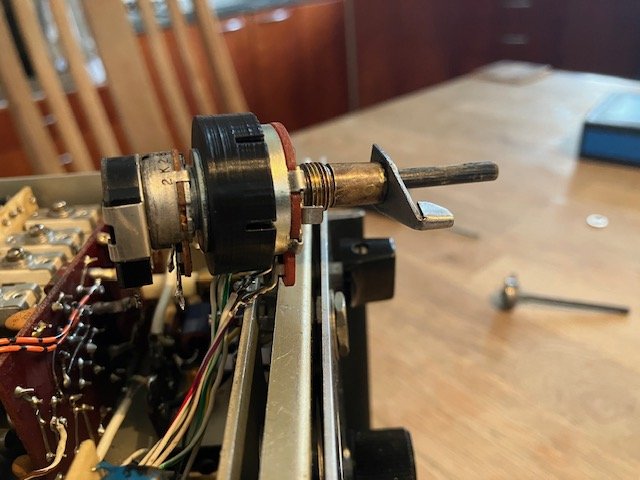

Klubbens formand fandt løsningen: en adapter fremstillet på 3D printer og et 5 mm messingrør med en indvendig diameter på 4 mm. I stedet for at lime rør og aksel sammen i den yderste ende blev der boret et hul i røret, som volumeknappens pinolskrue gik ned i, når den blev strammet.

Tak til OZ9KHA og tak for alle forslag.
