SKYPPER forsøg

hej
Jeg er lidt i tvilv om hvor midt og udvendig er på en SKYPPER

Der er en tegning her:

http://home.planet.nl/~poelm348/g4zu%20home%20m ade.html

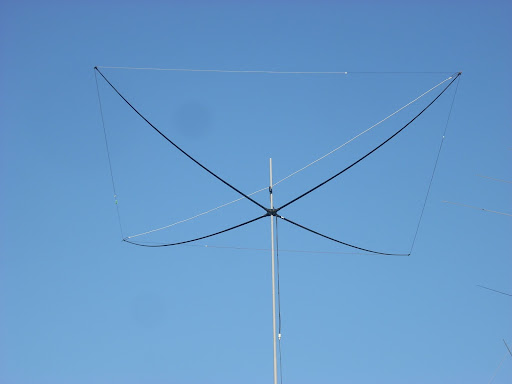

http://lh4.ggpht.com/--XGaCDqrGE8/Ta6-VeO9rqE/A AAAAAAAAlo/h9kO7mWtcRE/NewSKYPPERHGHighG ainVersion.jpg


Er midt af coax den skrå i mitten og firkanten udvendig coax ?

MÃ¥ske nogen keder et beder link beskrive med fotos

Svar til #1:
Umiddelbart vil jeg på dit spørgsmål, nok anvende det kendte fra hæren:

IKKE FORSTÃ…ET....

Jeg har svært ved at gætte hvad du spørger om-
Men coax kablet monteres i den dobbelte kronemuffes, som er vist på billederne...

Svar til #1:
Hej
Du skal se det som en "alm 3 element yagi"
hvor direrector og reflektor er bukket ind i enderne

Coax skal på den tråd i midten, som så deles på midten og hver ende forbindes til inder og yderleder.. EVT med en 1:1 balun hvis det skal være rigtig fint...
længderne skal afpasses til den ønskede frekvens..
vy 73 de oz1fhu Preben

Svar til #1:
Hej Rod
firkanten som er henholdsvis reflektor og direktor skal ikke sættes sammen med coax.Den der sidder på tværs i midten er dipolen i antennen og der skal midterleder af coax til den ene halvdel og skærmen på coax til den anden halvdel.
På billedet kan du se at den der går på tværs er delt på midten og holdt sammen af en kronmuffe med 2 forskruninger.I den anden ende af kronmuffe skal coax på. skærm på den ene, midterleder på den anden.
HÃ¥ber det var svar nok

73 de OZ2SYV / Martin

ok så jeg skal se det som en alm. dipole den der tråd i mitten på tværs.

Men er stadig lidt usikker på den firkant rundt hmmmm på det foto ser der ud til at være samlet fler steder

Opskriften på en simpel god
1:1 balun er ???

Svar til #5:
Den korte omgang med ledning er direktor ( forsiden).... Den lange er reflektor (bagende)... de samlinger du ser er plast.. og skal være der..
Den kunne nok også laves af aluminiumsrør..... selvom fidusen så forsvinder.. Men så ville den halve meter plastsnor ikke skulle anvendes

Svar til #6:
prøv at finde SPIDERBEAM og så documents kig under basis. så kan du forstå hvor det ser ud og virker.

Generalt svar
Hvor er det trist, at man ikke orker eller sætte sig ned og trække vejret.
27mhz eller Privatradio segment, bliver omtalt som de evnesvages manglende viden.
Spørgsmålstegnet sættes især i modstand til indlæring, da dene sættes I er finere end os. Påstanden er ikke mere korrekt ved, at I kan ikke læres os noget. Forhandleren sælger sit udstyr.. Jeg er køber... jeg gør hvad der paser mig... I erfarne RADIOAMATØRER kører jeres lort af på os... Vi har hverken A- b-d certifikant. Det skider man squ da helt og holdent flot på.
Endvidere har det folkefærd et sprogbrug, der ligger langt tilbage, man kunne jo antage de kører konstant i venstre side... bare for at gøre det... Tilegne sig viden.. er et land i drømmeland...
Man kan jo altid få nogle tæsk ... OSV.
Intelligensen kan nok ligge noget bedre
mvh Poul

Svar til #8:
jeg gider ikke og høre gennerelle svar som ... find ud af det...
Jeg vil køre bil som det passer mig.. Eller sagt på en anden måde . op i røven med håndbremse eller anden unødig ting.. jeg pløjer mig igennem det jeg har lyst til... og så vil jeg skide på alt og alle ... det gælder osse dig ... KLOVN

Svar til #8:
Hej Poul
Hvis der er nogen der stiller et spørgsmål, forsøger vi på bedste vis at svare på spørgsmålet, men for nogens vedkommende måske for teknisk.
Jeg er selv en af dem der har måtte kæmpe for at få en A-licens, da jeg absolut ikke er teknisk minded, men hvor der er vilje er der også håb.
Udgydelser som dem du her kommer med, er nok medårsag til at nogle radioamatører ser skævt på Privatradiobrugere, og hvis det kunne undgås ville modviljen nok ikke være så stor.
Da jeg selv efter 22 år på 27MHz fik min første licens(D)tog de fleste af dem godt imod mig.Og så har jeg da stadig 27 5/8 glasfiber siddende med en Zodiac 244 i den anden ende af kablet.
Det du skriver har vel egentlig ikke noget med tråden at gøre, men kun en tilkendegivelse af at du ikke kan lide radioamatører
Sidst men ikke mindst, hvis du vil have at man skal tage dig bare en smule alvorligt, kunne du jo lave en profil med navn og adresse

73 og god bedring de OZ2SYV / Martin

Svar til #10:

Dejligt svar.

Enig.

Nåååå så en reflektor har ingen forbindelse til coax eller har den forbindes til skærmen af coax , :-)

hmmm syndes nu der kom gode og venlige/hjælpsom svar tilbage, fra dem der har skrevet i denne tråd ind til vider :-) rolige rolige,,,,,,,

Svar til #13:
ROD
SÃ¥ kommer det tekniske svar...
Jeg kender kun een antenne, hvor rekflektor har hold i kablet.. eller omvendt.
Det er på en HB9CV....

Svar til #12:
Hej Rod
Som navnet antyder skal reflektoren reflektere signal, det giver så forstærkning fremad og dæmpning bagud og den skal ikke tilsluttes coax.Ej heller direktor som kun skal "spidse" signalet.
Kun dipol i midten skal derfor tilsluttes coax.
Må indrømme at det er nemmere at forklare in person end ved at skulle forklare på skrift, men god fornøjelse med projektet.

73 de OZ2SYV / Martin

Svar til #15:


hehe gutter nu fatter jeg det, mere simpel end man tror

Svar til #16:

det er en fin antenne men den kræver du kan dreje den..

og den er ikke velegnet i blæst..
Med mindre du laver den i en anstændig Kvalitet

Og så bliver den noget stor i det..

Har en Kammerart der har den..
