#1 | 19/01-12 08:06 |
---|---|
Jens Sigurdson
Indlæg: 965
|
Hej
Er der problemer med at placere to DC motorer i serie med den dobbelte af påtrykt mærkespænding, sådan at de hver får korrekt spænding? Hvad sker der hvis f.eks. den ene motor belastes mere end den anden? Hilsen Jens ---------- Hilsen Jens |
#2 | 19/01-12 09:59 |
---|---|
Jens Petersen
Indlæg: 294
|
Svar til #1:
Det vil ikke blive godt med mindre de trækker på samme aksel. Kan du ikke lave en omsætter fra forsyningsspændingen til motorspændingen. ---------- OV1A |
#3 | 19/01-12 10:22 |
---|---|
OZ8ZYJørgen Jensen
Indlæg: 872
|
Svar til #1:
Hej Jens Det dur ikke - med mindre motorerne er helt ens elektrisk og trækker den samme strøm. Det gør de næppe, da strømforbruget bl.a. afhænger af belastningen. Så motorerne skal strømforsynes hver for sig. Vy 73 OZ8ZY Jørgen |
#4 | 19/01-12 11:12 |
---|---|
Erling Nansen
Indlæg: 480
|
Svar til #3:
Een på hvert baghjul, og du har et fint diferentiale. Erling ---------- oz7iy Erling |
#5 | 19/01-12 11:43 |
---|---|
Steen Jensen
Indlæg: 788
|
Svar til #1:
Man kan muligvis sætte VDR-modstande parallelt over hver motor. Vh. Steen |
#6 | 19/01-12 12:52 |
---|---|
Steen Jensen
Indlæg: 788
|
Svar til #1:
Hvad type motor drejer det sig om ? Hvad er Volt og Amp. ? På forhånd tak Steen |
#7 | 19/01-12 12:53 |
---|---|
Richo Andersen - OZ1RA
Indlæg: 129
|
Svar til #1:

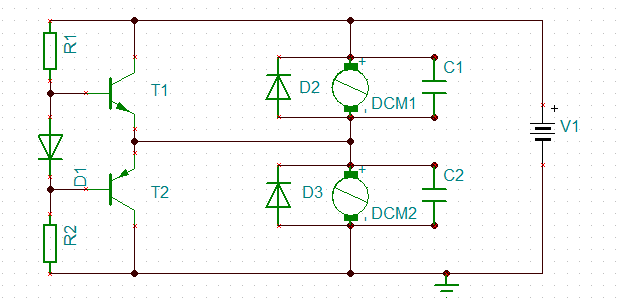

Jeg foreslår et lille kredsløb der sikrer hver motor ca. halvdelen af spændingen. http://www.richos.dk/DChalf.png / OZ1RA - Richo |
#8 | 19/01-12 14:08 |
---|---|
Jens Sigurdson
Indlæg: 965
|
Svar til #6:
Det er så et godt spørgsmål... Jeg ved at det er 12V motorer. De sidder i en lille vinduesvisker, Ampere-tallet er ukendt. Jeg er relativt sikker på at der er tale om seriemotorer (?). De kommer ikke til at trække på samme aksel desværre, så ville jeg ikke være så bange for at koble dem. Men de er ens for så vidt at de har samme størrelse osv. Men der vil jo være små forskelle på dem indenfor de sædvanlige tollerancer. Hilsen Jens ---------- Hilsen Jens |
#9 | 19/01-12 14:10 |
---|---|
Jens Sigurdson
Indlæg: 965
|
Svar til #7:
Det ligner da noget selv jeg kunne finde ud af at lodde sammen. Men hvilke komponentværdier skal jeg bruge? Jeg prøvede at søge lidt frem og tilbage på Google efter kredsløbet, hvad kalder du sådan en fætter? Hilsen Jens ---------- Hilsen Jens Redigeret 19/01-12 14:17
|
#10 | 19/01-12 14:30 |
---|---|
Steen Jensen
Indlæg: 788
|
Svar til #9:
Det kunne jo hedde: active shunt regulator eller active divider. Vh. Steen Redigeret 19/01-12 14:34
|
#11 | 19/01-12 14:37 |
---|---|
Richo Andersen - OZ1RA
Indlæg: 129
|
Svar til #9:
Mål lige strømmen i een af dem, ubelastet, og belastet, Mit gæt er ca. 3A ved belastning, og det skal transistorerne mindst kunne klare. Forslag til komponenter. R1, R2 = 47-100 Ohm (tværstrøm på ca. 50-100mA ) Med en forstærkning på 100, giver det mulighed for at trække ca. 5-10A Dioder, 1A - f.eks. 1N4004 Kondensatorer 100 - 470 nF / OZ1RA - Richo |
#12 | 19/01-12 14:55 |
---|---|
Jens Sigurdson
Indlæg: 965
|
Svar til #11:
Mange tak for svaret, jeg måler dem lige når jeg får lagt hænderne på dem. Hilsen Jens ---------- Hilsen Jens |
