køleplade

Hej Fora

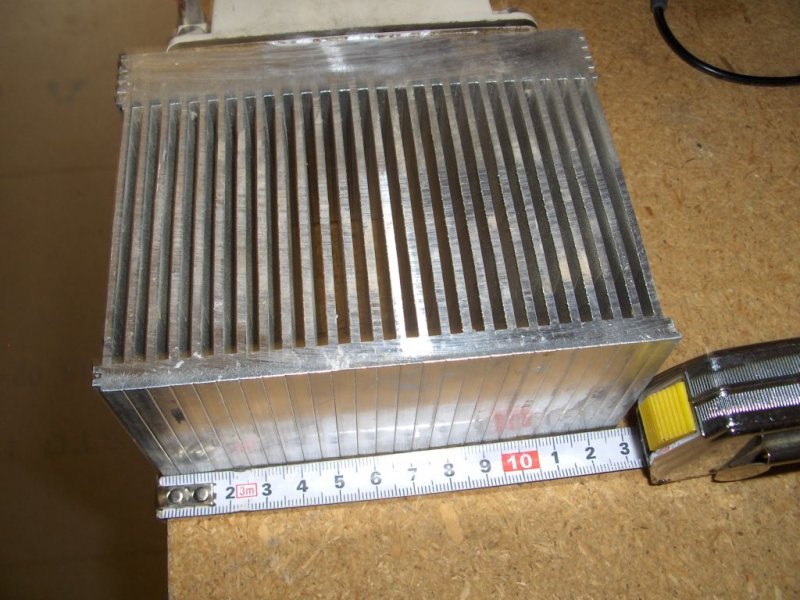

Jeg er kommet i besiddelse af en køleplade dim. 120x100x60mm, er der nogen, der har et bud på hvor mange gr. C per watt, den kan være på - evt. med køleblæser.

Hilsen Ejner

Svar til #1:
Find ud af hvad den samlede overflade af hele kølepladen er: Længden ganget med omkredsen af profilet incl ribberne. Det er arealet af ribberne der er væsentigt for kølepladens evne til at slippe af med varmen.

I "Elektronik Ståbi" - i hvertfald mit eksemplar fra midt-70'erne - er der et diagram med en kurve hvor man kan aflæse kølepladens Tres ud fra dens samledde areal.
Jeg har desværre ikke fundet det på WWW , men ved at google "køleplade beregning" får du et link til en PDF-fil med en formelsamling til Ekektonik og kigger nærmere på side 60.

Hvis du vender tilbage med nogle tal kan ejg prøve at slå op i Elektronik Ståbi for dig.

Vy 73 de oz1etp/Lars

Svar til #1: Endnu et dobbeltklik på grund af en extrem sløv reaktion fra PC + bredbånd + Webserver. Sorry.

Sysadmin - Har vi ikke en sletteknap så vi kan fjerne sådanne dobbeltindlæg????

Svar til #1:

Det vil nok være gætværk med mindre man kan finde en magen til i et datablad.
Denne type virker bedst med en blæser. Finnerne sidder så tæt, at luftgennemstrømningen vil være beskeden uden en blæser.

Her er der nogle der ligner:
http://www.hsmarston.co.uk/force-cooled-2.html

Men du kan nemt checke det med en power modstand af typen til montering på køleplade, en strømforsyning og et thermometer.

Mvh, Flemming

Svar til #1:

Eftetr at have kigget og regnet lidt på profilen kommer jeg frem til et overfladeareal mellem lamellerne på godt 2500 cm2 og de har en fornuftig godstykkelse. Resten af den køleplade bidrage rmed yderligere knap 200 cm2 så det skal vi ikek regne med.

Regn med en Tres på 0,3 -0,4 grader pr watt når den er forsynet med en blæser - Det kan forbedres noget hvis du fordeler det der skal køles over begge de tykke sider, f.eks. 2 - 4 store plast powertransistorer på hver af de tykke sider.

Ideen med at bruge en CPU-køler som vist i et andet indlæg er ikke så tosset. Elektor har vist eksempler på det. De store CPU kølere kan bortlede 100 Watt eller mere varmeeffekt men vær opmærksom på at lamellerne er temmeligt tynde og det nedsætter deres effektivitet i forhold til dit "sværgods".

Vy 73 de oz1etp/lars
