15uH søges smd

Hej , hvor køber jeg en 15uH ?

Svar til #1:

Hos en bager eller tøjforretning.

Med andre ord: du må være mere specifik hvad det er du er ude efter!

Svar til #1:
211D2151 RADIAL ELEKTROLYT 15µF-16V 85°
EL-SUPPLY ELEKTRONIK

Svar til #1:
Hej Rod

Prøv evt. her:
http://elektronik-lavpris.dk/p103002/CH6080150K _Inductor_Radial_15uH_2100mA_7,5x11/
De har flere typer.

73' Karsten

Svar til #1:

Jeg går ud fra at du mener en spole eller drosselspole på 15uH.

Hvis du fortæller lidt mere om hvad den skal bruges til bliver det nemmere at hjælpe dig med at få fat i den rigtige.

Det er ikke utænkeligt at jeg har en på lager og ellers kan jeg nok trille en til dig hvis den ikke skal være meget speciel. (Og så får vi en anledning til at træffe hinanden)

Vy 73 de oz1etp/Lars

Hej Tak for indput alle

Og Lars


Jeg tror det er sådan en, den ser ihvertfald sådan ud ca. dog med en "lidt kopper farvet krop" ... SMD og på 15uH

http://www.ebay.com.au/itm/50PCS-0805-15uH-SMD- inductor-/321124424893?pt=LH_DefaultDoma in_0&hash=item4ac481dcbd&_uhb=1

Men jeg kan godt have plads til en"lille størrelse" alm. kompement hvis det ikke gør noget det ikke er SMD ? Har ikke vildt meget forstand på SMD

Den der sad på bagsiden af printet og fald pluslige af (fabriks lavet) , og er nu sort i begge ende og det kan jeg ikke lode på igen. Ser ud som kul

Det er til min voicekeyer MIC http://www.dh8bqa.de/ssp-mh31/BX-184_eng.pdf se på L1 på diagrammet


voicekeyer laver lidt underlige ting/driller, ved ikke om det er HF der går i den. Det er kun ved 60m til 160m den "prutter" ved eks. 20m er der igen ting kun hvis jeg skruer 500kohms trimmer højer op. (må være gain) Men der et eller andet er ikke helt som det skal være. De siger den lyder klar og godt, men der et eller andet mis lyd / cut et sted. Men det kan jo være den 15uH som har været defekt hele tiden

ALC er også fin

Svar til #6:
Hej
Hvor mange meter skal du bruge og hvilken størrelse 0805 eller 1206?
Kast lige en mail til oz1aky@hotmail.com

/jens

Svar til #6:

http://www.vejle-rc.dk/web-shop.asp?showItem=78 46

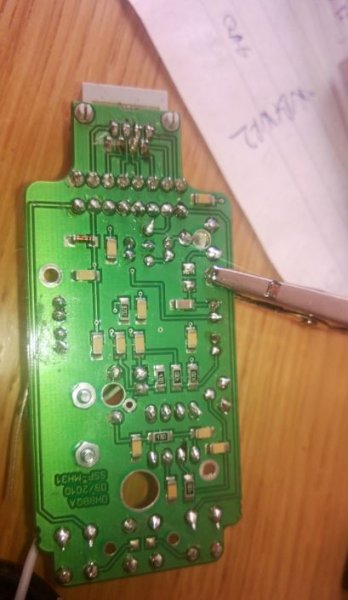

her et foto , den ligger på krokodille næbet

Svar til #7:

999½ meter øl

Svar til #6:

Den spole er en del af et lavpasfilter der skal fjerne digital støj fra audio-signalet og den er ret ukritisk.

Jeg har kun almindelige små leadede drosselspoler på størrelse med en 1/8 watt modstand men er der plads i kabinettet må du gerne få dem du skal bruge. Den anbringes bedst imellem benene på C9 og RP1.

Jeg har ingen brugbare spoler i SMD-udgaven - Skal det være SMD er du bedre tjent med at tage imod det andet tilbud du fik.

Jeg vil ikke nævne adresser og alt muligt her, men du kan kontakte mig igennem kassereren i EDR Odense-afdelingen - som er min XYL.

/Lars

Svar til #9:

Hvad med at lodde den på igen ?

Din lodning på elektrolyt C1 ser yderst tvivlsom ud !... er der i det hele taget forbindelse ?

Det ligner også en kortslutning på stikket BU1 mellem Ben 3 og 4 ( Kæmpe loddeklat ) !

Svar til #12:

C1 jojo det er fint... jeg har jo desvære lodet det hele en gang til og så bliver det lidt grimt for at være sikker . da den ikke vil virke til at starte med, men det var så trim modtanden der har noget "lak" tror jeg på banden. kom til at virke efter frem og tilbage mange gang


kan ikke lode den, da der ikke er tin mere på siden men kun noget ala kul hvor lodetin overhovedet ikke vil hæfte på

Svar til #13:

En lille fil og en rulle loddetin kan gøre det... (:-)

CHECK LIGE C1 EN GANG TIL !


27 Mhz Pa-trin 5-10 Kilowatt købes.

Svar til #14:

OK prøver IGEN IGEN :-)

tror du en fil ? hmm prøver da, er ikke hjemme lige nu

Svar til #15:



Ja... et par forsigtige strøj med konens neglefil eller noget smergellærred , og en lup eller stærke briller !



27 Mhz Pa-trin 5-10 Kilowatt købes.

Svar til #9:
det kunne godt ligne noget 1206; men skriv lige så finder jeg nogle til dig

/Jens/OZ1AKY

Svar til #13:

Der ligger også en STOR loddeklat på Fil1 (EMI-Filteret) som ligner en kortslutnig til stel af indgangen på mikrofonen.

Rod ... check dine lodninger igen igen !!

http://www.brugtgrej.dk/attachedfiles/201305141 65214_51924f9ef25f2.jpg

http://www.box73.de/download/bausaetze/BX-184_d e.pdf

Svar til #15:
den var da ellers god på 17 meter

Svar til #

I denne video lærer du grundlæggende loddeteknik.

http://www.eucnordvest.dk/page3702.aspx?recordi d3702=80

Svar til #1:
Det kunne osse se ud som om der er en ordentlig bussemand oppe ved BU1, ben 3-4.

Du bruger alt for meget tin nogle steder. Men det skal ikke være negativt det hele.

Stor ros for dit gå-på mod, bare hold dampen oppe, det er ret tydeligt, at du er "hooked" allerede, hi :-)

Mvh Ebbe

Svar til #1:
Når nogen så spørger om størrelsen på komponenten, f.eks. om det er 1206 eller 0805, ja så er det en metode man bruger til at opgive størrelser på nogle typer SMD komponenter. En størrelse 1206 er 0,12" x 0,06" stor, eller 3,2 x 1,6 mm stor og så vidre.
Du kan læse mere om størrelserne her:
http://en.wikipedia.org/wiki/Surface-mount_tech nology

Nå vil lige update det jeg har lavet igår

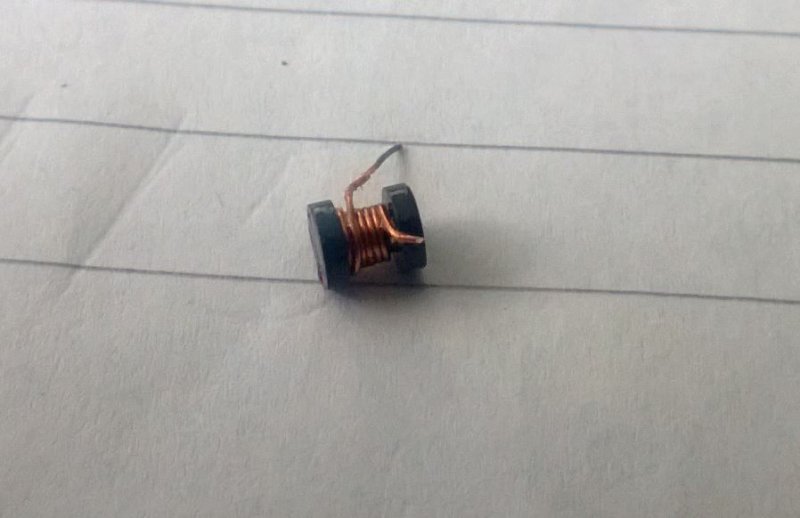

Min søn har en bunke defekte motherboard, grafikkort osv. så jeg gik lidt på jagt efter en "spole" der kunne minde om en 15uH . Kunne se på net i en kalkulator hvor langt tråd / diameter osv. Jeg fandt så en (se foto) der passe meget godt på længe osv.

Og JA det virker sku, Mic.'en køre super godt 2M FM 2MSSB 10-12-15-17-20M lige så fin!
Men ved 40M/60M begynder den give signal uden at jeg siger noget, og jeg kan ikke trimme den længer ned på den 500Kohm ellers går den i NUL (altså virker ikke)

Så ergo, mic'en virker fint, bare ikke på 40/60M Jeg kan dog så sæt radion gain ned til kun 15 (normal er 50) så hjælper det til at den køre igen...

Men denne MIC. er lidt over klar i tonen, langt fra mørk, men sådan er den hvis bare. I hverfald god til DX. Måske nok lidt CB agtig mic. med gain klang

Vil lige sige jeg lå ud med små fine lodninger, men da den ikke virkede i den trimmer (viste jeg ikke) troede jeg der et dårlige lod et sted, men det viste sige jo nogent helt andet. Også fordi jeg kan se der er et dobbelt side print, og det ser ud til foto at lod går igenmen på den anden side også, så derfor troede jeg måske også var det
