Printplade

Jeg har en tørretumbler hvor der er en printplade hvor der er brændt et par komponenter af.

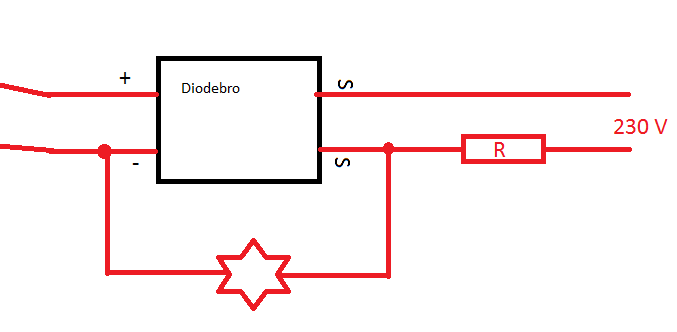

Der kommer 230V ind på printpladen og det går gennem en modstand (der nu er brændt af) og videre til en diodebro. Ved diodebroen sidder der også en komponent (der også er brændt af). Jeg kan ikke se hvad denne komponent er. Den sidder mellem diodebroens minus-ben og diodebroens vekselstrømsben. Jeg har markeret denne komponent som en stjerne på min tegning. Vil det være en kondensator man sætter der? Og hvilken funktion har den?
Jeg håber I kan hjælpe.

Se vedlagte tegning.

Mvh. Bo.

Svar til #1:
Sidder der en trafo med midtpunkt foran broensretteren?
Du er velkommen til at lægge et billede af printpladen op også.

Svar til #2:
Nej, der er ingen trafo... Der går 230V direkte ind i diodebroen...
Lægger lige et billede op...

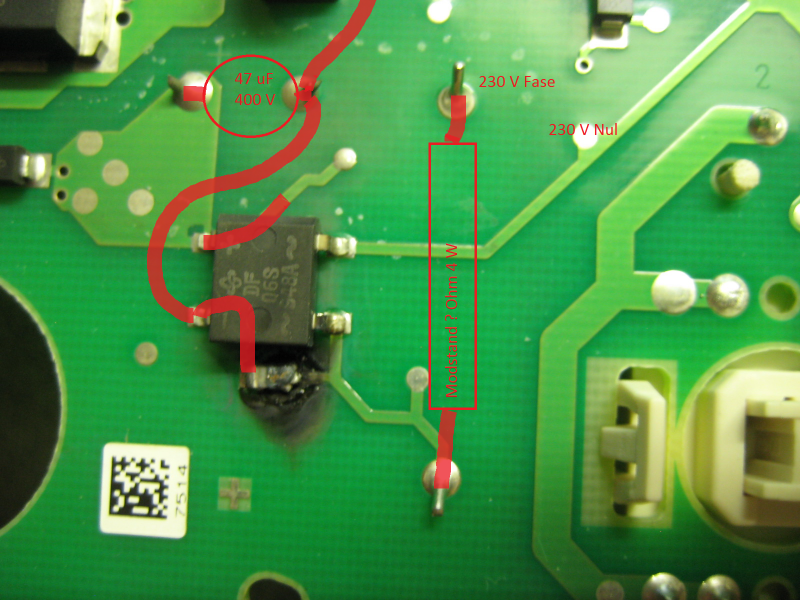

Nu med billede

Svar til #3:

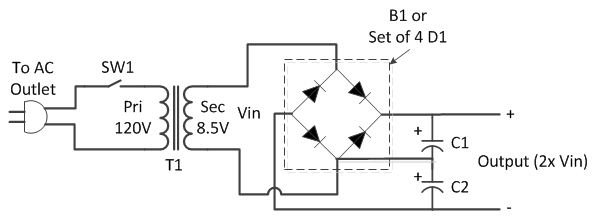

Et muligt svar er en kondensator. En broensretter kan kobles som spændingsdobler. Se vedhæftede.

Svar til #1:


Jeg vil gerne svar dig , Du kan finde en ny print og event en ny varme blæser her på nettet ,
Skriv din Turetumblers navn på google , og der vil komme firmare med lister frem om det se her

quickparts.dk/reservedele-tilbehoer/toerretumblere?gclid=CjwKEAjw26C9BRCOrKeYgJH17kcSJACb-HNA4bYKbBnZ7SGgWQ3V8yrmSymIAvJ91cIYtbtKWhGThRoCZkjw_wcB

God fornøgelsen Servisteknikren

Tak for svar til jer begge.
Desværre har quickparts.dk ikke den omtalte reservedel. Jeg kan dog finde den på andre sider til over 200 euro, dvs. over 1500,- plus porto.
Der er tre komponenter der er brændt af: en modstand, en diodebro og en ukendt komponent. Diodebroen og modstanden har jeg, jeg mangler bare den sidste komponent som sandsynligvis koster 2-3 kr. Jeg vil derfor være lidt ked af at skulle købe et helt nyt printkort.

Svar til #7:
Velbekomme. Hvilken tørretumbler taler vi om, mærke, model?

Svar til #1:
Hej - Bo

Det kan være en kondensator på 1 til 10 nanoFarad, som skal kvæle støj, når den ene diode i brokoblingen er i skiftestadiet (modulationsbrum).
Evt. kan det være en transientdæmper (TVS-diode).

Capacitors connected in parallel to resistors/diodes can be used to balance voltages across diodes during transient conditions, or ringing. Care must be taken to select the capacitors small enough so as not to impact the rectified waveform at the output of the diode.

Har du undersøgt dit switch-kredsløb (f.eks. en LNK304PN) ved, at måle henover din ladelyt på 47uF ?
Disse switche af forskellig herkomst/typer er ofte defekte, når der er problemer med afbrændte seriemodstande og brokoblinger.

Vh.
Steen

Svar til #7:
Hvis, det går helt galt med reparationen, så kan du henvende dig til Vagn Pedersen i Hallenslev Radio - han kan skaffe disse styreprint til en rimelig pris.

www.4281.dk

Vi venter spændt på oplysning af mærke og model, så vi kan gå videre i sagen....... :-)

Svar til #11:
Beklager den lange svartid.
Tørretumbleren er en Miele Novotronic T 7634 og printkortet der er brændt af hedder: EPWL 330 - 240808 - M.Nr: 07453540

Svar til #12:

Prøv dem her: http://www.ebay.ch/itm/Module-REPAIR-SERVICE-MI ELE-T7734-7644C-/111688116579?hash=item1 a01216963:g:cq4AAOSwvg9Xb9Pk

73 Per

Svar til #12:

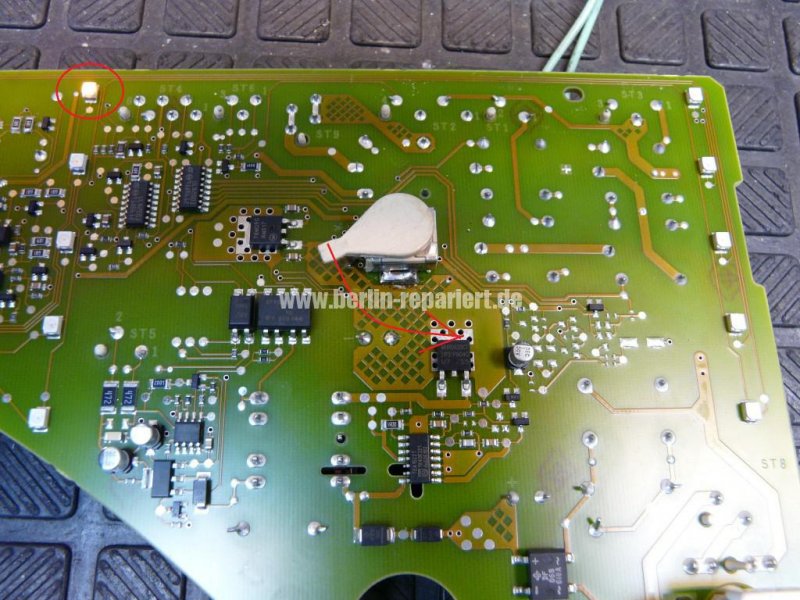

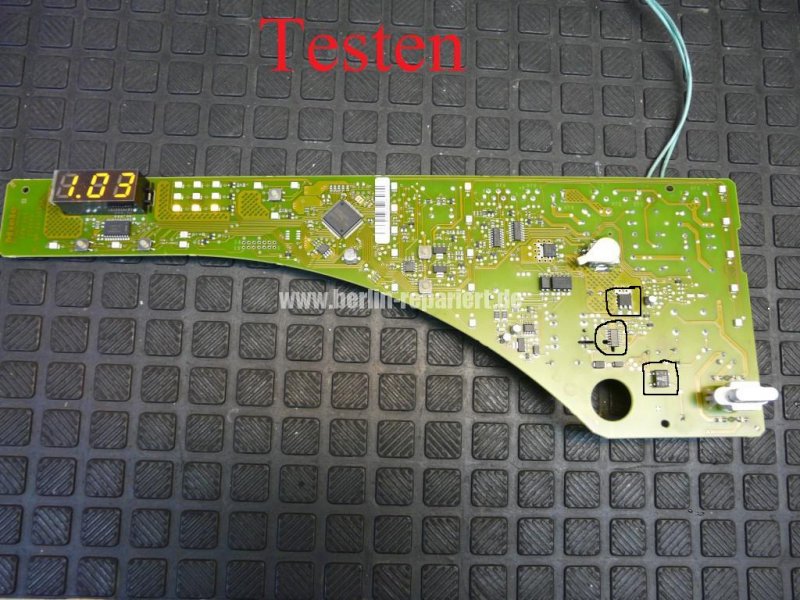

Hvis, at det er det samme print som dette, så kan den lille kompo. ved brokoblingen evt. udelades.
Man skal eftermåle de to indrammede komponenter "nord" for brokobl. for en sikkerheds skyld.

Der, hvor printet er brændt skal man fjerne alt det forkullede fiber med et skarpt knivblad or so, fordi der kan komme overslag på det sted - hvis man ikke gør dette......

Kan du se om, at den lille chip-kompo. er sort, grøn eller karamelfarvet /lysebrun i "betrækket" ?
(Altså den ved brokoblingen)

Svar til #13: Han er nu kontaktet. Jeg skal nok give besked om det giver noget.

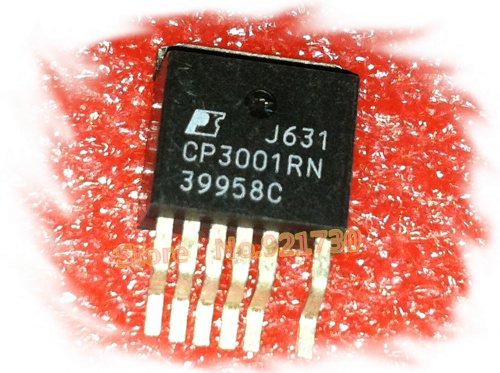

Svar til #14: Det er ikke 100% det samme, men det er godt nok tæt på. Den indrammede komponent i midten er anderledes. Der har jeg en cp3001RN. Jeg har dog ingen idé om hvordan sådan en skulle eftermåles.

Svar til #15: Ok, det vidste jeg ikke. Det vil jeg gøre.

Svar til #15: Den er brændt helt ned. Da jeg prøvede at kradse lidt i den forsvandt den som forkullet støv. Der er derfor intet "betræk" eller noget at kigge på.

Svar til #17:
Hej Bo
Som Steen nævner det ovenfor er kondensatoren en modulationskondensator.
Hvad der undrer mig er, at der kun er en - jeg plejer at bruge fire (en over hver diode i broen).
Man må håbe at konstruktøren har nogle MEGET gode grunde til at spare de tre ... jeg har aldrig set noget lignende ...
At den er feset af skyldes formodentlig at den har været spændingsmæssigt underdimensioneret. Jeg ville vælge en type med minimum 600 V DC på det sted.
Den har intet med kredsløbets egentlige funktion at gøre, så det skal kunne køre uden - hvis altså - ikke andet er brændt af.

Her er en udmærket forklaring af modulationsbrum :
http://home.computer.net/~pritch/shortwav.htm

Og en side med et godt trick når man roder med SMPS (se nederst på siden):
http://www.giangrandi.ch/electronics/smpsfix/sm psfix.shtml

Held og lykke med reparationen.
mvh
søren/oz4zat

Svar til #17:

Hvilken type er den smd-chip med 14 ben på dit print ?
(switch oscillator, som driver en lille trafo).

På dette print ser man et switch-kredsløb af typen: TEA152xT med 14 ben (SMD-chip), som driver den lille trafo - direkte.


Her er datablad på denne IC (der er vist et diagram under punkt 12 med en 8 bens udgave, men den med 14 ben virker på samme måde......)

http://pdf1.alldatasheet.com/datasheet-pdf/view /573541/PHILIPS/TEA1522T.html

Er det mon denne switch regulator, der er tale om (TO-263-6 "hus") ?

Svar til #19:

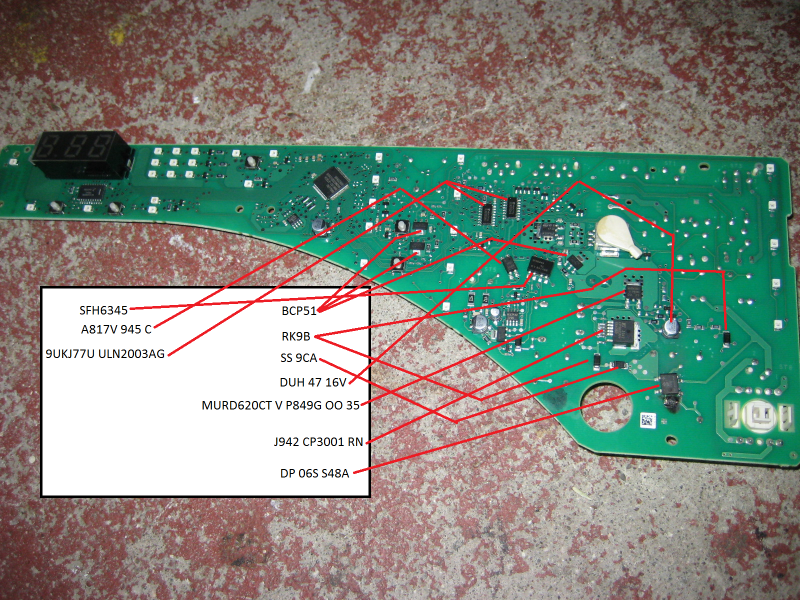

Her har jeg skrevet navnene på "lakridserne" :)

Svar til #22:

Meget udførligt må man sige og fint arbejde.

Har du prøvet, at sætte et ohm-meter i x1kohm (drejespoleinstrument) henover elek.-lytten på 47 uF / 350-400 Volt, som sidder i forbindelse med den brokobl. ensretter (der skal være høj modstand - mange kiloohm), men husk den rette polaritet - ellers så vil der udvises lav modstand, når det er under normale forhold.

Den brokoblede ensretter kan være beskadiget i ét eller flere diodestræk og bør fjernes.

Den lille afbrændte kompo. tæt ved brokobl., tror jeg godt du kan udelade og skære printet rent for brændt fibermateriale, men hvis der absolut skal monteres en ny, så kan man bruge en af de blå sikkerhedskondensatorer (skiveformet med 1-2 kv. spænding) på 1 eller 2,2 nanoFarad.

Ved opstart af det reparerede print kan man evt. benytte en variotrafo og starte fra ca. 50 volt.
Derefter drejes langsomt op for spændingen og der holdes øje med displayet for, at se om lyset tiltager i dette - med stabil visning.

Man kan også bruge en 25 eller 40 Watt / 230 Volt glødetrådspære i serie med forsyningsledningerne til indgangen på printet.

Svar til #23:

Ja. Jeg kan lade kondensatoren op og ned med et ohm-meter. Den fungerer fint.

Jeg har bestilt ny brokobling. Den er på vej med posten.

Jeg prøver at rense printet for sod og sætte en 1 nF og sætte en sikkerhedskondensator på printet som du anbefaler. Og modstanden på modsatte side af printet er også brændt af. Den bliver også skiftet.

1000 tak for hjælpen.

Jeg skal nok give lyd fra mig om projektet virker :)

SÃ¥ kom diodebroen med posten.
Jeg fik udskiftet den defekte modstand på 120 ohm.
Jeg fik udskiftet diodebroen
Og jeg fik slebet det brændte print ned og loddet to stk. 2,2nF i serie 400V, dvs. i alt 1,1nF 800 V.

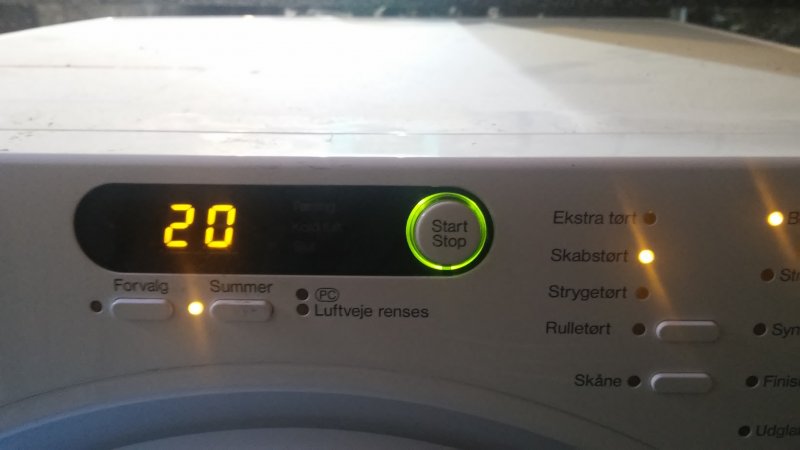

Resultat: En tørretumbler der fungerer som ny.

1000 tak for hjælpen :)
Jeg er meget glad for den hjælp jeg har fået her på forummet.

Svar til #25:

Tillykke med den veludførte reparation - det er altid interessant, at høre om tekniske problemer og at kunne hjælpe folk.

Svar
En tråd - mere end - "efter bogen"

FLOT !

God søndag :-)
