Diagram søges

Hej
Skulle der her i forum være en eller anden der ligger inde med diagram og beskrivelse af en monoforstærker med grammofonindgang som man udførte som svendestykke på Teknologisk Institut midt i 1960' erne.
Den kørte sikkert med EL84 rør som udgang.

OZ5PZ Poul

Svar til #1:
Har du prøvet at google efter det?
Dan

Svar til #1:
Hej Poul

Du kunne prøve at lægge vejen forbi på Frederiksberg Tekniske Skole, det nuværende:
http://www.tec.dk/

Det er muligt, at de i deres gamle håndarkiver har det, som du søger.

Desværre har jeg ryddet ud i min salig fars mapper for et par år siden. Jeg er ganske overbevidst om, at der var diagrammet med tilhørende beregninger på den grammofonforstærker som du søger, og den dannede grundlaget for svendeprøven som radiomekaniker i de år.

Svar til #1:
Hmm. Min far var til svendeprøve som radiomekaniker i november 1961. Han byggede også en forstærker til sin svendeprøve, men den havde ikke grammofon indgang.
Diagrammet over den forstærker han byggede, er i bogen Populær radio mekanik. Ved svendeprøven skulle han genberegne alle komponenterne.
Denne forstærker havde 3 rør, EF86 og EL84 og EZ80.

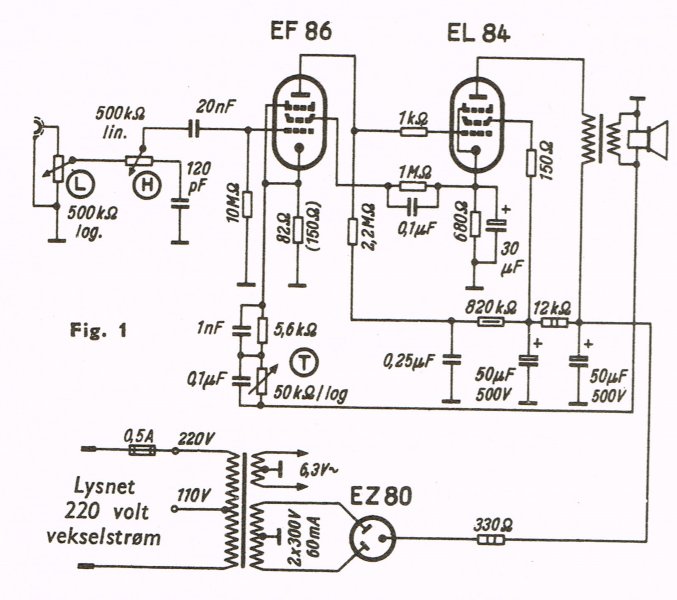

Jeg har vedhæftet et scan af dette diagram. Så må du se om det er noget du kan bruge. Det er måske en variant af denne forstærker du efterlyser.
I øvrigt, så må en grammofon indgang på en forstærker fra denne tid, vel være beregnet til krystal pickup, som havde en meget højt udgangssignal. Så en grammofon indgang, kunne etableres på den almindelige indgang, ved at monterer et par kondensatorer / modstande til frekvenskorrektionen.

Svar til alle.
Tusind tak for oplysninger.
Jeg har haft kontaktet skolen hvor man ikke kunne lade være med at grine lidt. Herefter svarede man at disse diagrammer for længst var blevet destrueret.
Tak til dig Carsten for vedhæftede diagram. Nu vil jeg lige kontrollere komponenterne i forstærkeren. Tyder på det er det rigtige diagram.

vy 73 de OZ5PZ Poul

Svar til #5:

Hej Poul.

Jeg kan bekræfte -det er det rigtige diagram.

Jeg var "selvindstiller"( krav fra GTO) til svendeprøve ved Vestergaard i Nov/61 -hvor jeg blev præsenteret for denne mulighed - jeg valgte dog en anden løsning.

Jeg husker endnu Hansen som lærte mig at bore 19mm huller i 2mm aluminium ved at lægge en spritklud mellem boret og emnet.

Vy 73 de OZ6AI - Asbjørn

Svar til #1:
Hej Poul

Jeg byggede selv til min svendeprøve i 1961 på teknologisk institut
en tilsvarende forstærker, kopieret efter en tilsvarende Philips
som kunne købes som byggesæt, den har jeg desværre ikke mere.
Men jeg er næsten sikker på at man hos RFR kan hjælpe.
http://www.radiomuseum.dk/

Geert Willendrup

Svar til #1:
Hej Poul

Det er muligt forstærkeren også blev brugt på Håndværkerskolen i Sønderborg.
Der findes et museum på skoler http://www.soenderjyllands-radiomuseum.dk/40175 659
Det kan være de kan hjælpe dig

Svar til #5:
Hej igen.

Da en nævnte, at det var et byggesæt blev jeg nysgerrig og gravede videre. I bogen jeg har - er det nævnt, at forstærkeren er udviklet af mullard.
Efter lidt søgning på nettet, fandt jeg ud af, at denne forstærker - er lavet i flere forskellige udgaver i byggesæt
Modellen hedder Mullard 3-3. Du kan se hele byggevejledningen til en af udgaverne - med en smule andre komponentværdier - inklusiv eksempel på chassis http://www.r-type.org/articles/art-003h.htm
(Der er 2 udgaver på denne side. En med - og en uden tonekontrol)

Nu nævnte du grammofon indgang i din forespørgsel og jeg fandt ud af, at der også var byggesæt af forstærkeren, netop med grammofon indgang. Den hedder Mullard 3-3 series 2
Diagrammet over denne kan du se på:
http://www.valve-radio.co.uk/wp-content/uploads /2013/11/91.jpg

Så den forstærker eksisterer åbenbart i flere udgaver - letter modificeret
Mon ikke en af dem jeg har fundet, er den du leder efter ?:

I min nysgerrige søgning på nettet, så fandt jeg faktisk en indscannet bog fra Mullard - som indeholder nogle af kittene - og teorien bag.
Den kan du hente på:
http://basaudio.net/blog/wp-content/uploads/201 3/01/19400164-Mullard-Circuits-for-Audio -Amplifiers.pdf

NÃ¥ - ikke mere fra mig.
Kan i nu have en god weekend.

Carsten

Svar til alle
Endnu en gang mange tak for alle de dejlige oplysninger.
Jeg er lige kommet hjem fra en dejlig weekend i det nordlige Sjælland, så jeg har ikke haft tid til at se på det.
Der mangler rør i forstærkeren, men dem har jeg liggende. Så når jeg får lidt ledig tid skal den til at spille igen.

VY 73 de OZ5PZ Poul
