Støtteleje

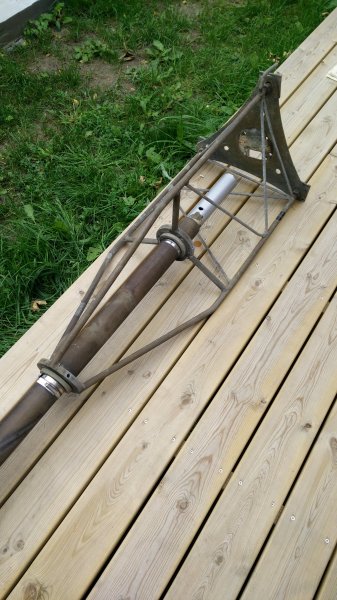

Min gittermast har en topsektion til antennerotor.
Det er en ældre mast, som jeg har overtaget for nyligt.

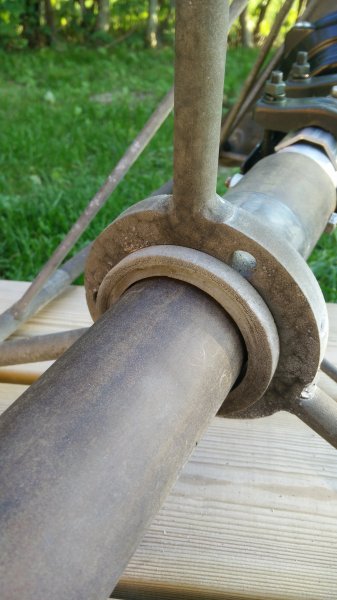

Oven over rotoren er der en ring, hvor toprøret går igennem.
Denne ring er foret med et nylonleje.
I ringen er der 3 huller (Ø 10 mm).

Det ville være perfekt at montere et støtteleje der til at tage vægten fra toprør med antenner, men det passer ikke til f.eks. Yaesu GS-65.

Findes der andre støttelejer, der passer?

Vy 73 de Svend, OZ7UV

Svar til #1:

Hej Svend

Jeg google "Thrust bearing rotator" og fandt bl.a. http://www.ukw-berichte.de/English/ukw-docs/rot ators/rot-bearing.html

Hvis du får vist billeder på Google ud fra nævnte søgning, så er der vist en masse muligheder. Om de så kan bruges i dit tilfælde, ved jeg ikke.

Jeg har ingen erfaringer med andre støttelejer end Yaesus samt det, der sidder i min Versa Tower.

73 OZ0J, Jørgen

Svar til #2:
Hej Jørgen.

Jeg har skam googlet - og ikke rigtig fundet andet end det, du også har fundet.
Min mast er vistnok en ældre Carl C. teleskopmast. Den ligner meget Versatower.
Topsektionen giver ikke rigtig mulighed for Yaesu lejet.
Ligner det din Versatower?

73 Svend, OZ7UV

Svar til #3:
Jeg kunne heller ikke finde et leje, der kunne tage et 2" rør, og samtidigt passede på toppen af min mast. Så jeg fik lavet et...
Først en lejebøsning i POM, der passer ned i hullet i toppen af masten, dernæst 3-4 skiver 2 mm teflon, og til sidst en rustfri skive, med 3 halsjern svejst på, der klemmer om toprøret. De 3 skiver af teflon fungere så som et glideleje imellem POM-klodsen, og den rustfri skive.
Det fungerer udmærket, da det jo ikke er noget der farer voldsomt hurtigt rundt...

mvh

Svar til #3:

Hej Svend

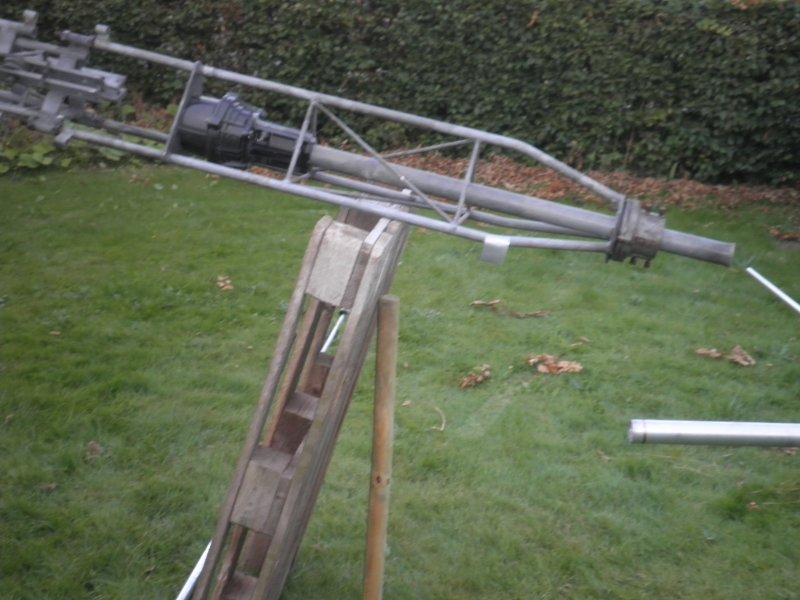

Se vedhæftede billede.

73 Jørgen OZ0J

Svar til #5:
Det ser ud som noget, jeg kunne bruge!
Hvordan er det fastgjort til masten?

Svar til #1:
eller nøjes med de to lejer der er der. rotoren kan nemt klare vægten hvis det ikke er noget helt vildt tungt der skal der op har ca 90 kg i min

Svar til #7:
Ja, det er rigtigt.
En tribander og hjemmebyggede yagier til 6 m, 2 m og 70 cm.
De kommer til at sidde lidt trængt på toprøret, der kun er 2,5 m.

Et støtteleje skader jo nok ikke...

Svar til #4:
Den tidligere ejer havde nogle spændebånd oven over nylonlejerne. Det har slidt lidt, så jeg har placeret en ring af 1,5 mm aluminium under spændeskiverne.
Det er lidt primitivt.
Problemet er den rustfri skive, som skal fabrikeres.
Jeg har også hørt om en tyk skive (vel ca 10 mm) med gevind, så det kan skrues fast på toprøret.
Det drejer med rundt og tager vægten.

Ikke just gør-det-selv arbejde.

Svar til #6:

På min top er der gevind i bunden af de 3 lodrette "rør". I toppen af masten (inderste sektion) er der så påsvejset 3 øjer, hvor disse rør passer ned i. Der sidder så en møtrik over og under hvert øje til justering.

Lidt som http://goo.gl/images/7UF2fB hvor gevindet kommer fra topsektionen og øjet er inderste mastesektion.

Også vist på http://www.g3txf.com/Contests/IARU-HF-Jul-10/we b-1938-head-section-V.jpg

Svar til #10:
Tak, det vil jeg studere nærmere.
Da masten er ret gammel, trænger spillet til at hæve sektionerne til at blive udskiftet. I første omgang har jeg købt et billigt i Biltema, men jeg er ikke sikker på, at det er godt nok.
Hvad bruger du?
\Svend

Svar til #11:

Der fulgte et originalt spil med til vandret/lodret. Jeg mener, at jeg købte et Biltema spil til vertikal hejsning, dvs. hævning af antenne (mastesektioner).

Jeg kan bare ikke huske, hvilken model jeg købte.

73 Jørgen, OZ0J

Svar til #1:
Jeg ved ikke om der er noget jeg misforstår men et støtteleje skal ikke bære vægten af antenner og toprør. Det er de slet ikke beregnet til. Funktionen er at tage sideværds påvirkning som følge af vinden. Vægten af antenner og toprør bæres alene af rotoren og ikke andet. Det er der ikke noget problem i. Min G1000 kan bære op til 200kg ifølge databladet og selv mindre rotorer bærer snildt over 100kg.

Men som sagt det er måske noget jeg har misforstået i den her tråd..

Svar til #13:
Hej Istvan.

Du har sikkert ret.
Topsektionen i min mast har 2 støttepunkter oven over rotoren til at tage de sideværts kræfter, men jeg vil gerne gøre installationen så god og holdbar som muligt.
Andre radioamatører har monteret støttelejer.
Det er måske overkill, og pengene kan bruges bedre til LNA, PA-trin, coaxkabler uden tab osv.....

Vy 73 de Svend, OZ7UV

Svar til #14:
Hej Svend,
Du SKAL have en støtteleje op i toppen. Den kan tage de sideværtskræfter der måtte komme fra vind og vejr. Det er det de er beregnet til. Rotoren er konstrueret således at den kan tage lodratte krafter. Det er endda ret anseeligt hvor meget de kan bære. Som jeg har skrevet før. Alt andet er spild af penge. Jeg vil lige anmærke at hvis du spænder boltene på¨toplejet så¨hårdt at det bærer toprøret så risikerer du at det flækker. Det er absolut ikke beregnet til lodrette kræfter.

God fornøjelse...

Svar til #15:
Der er faktisk 2 støttelejer, som det fremgår af det vedhæftede billede.
De er begge foret med en nylonbøsning, så toprøret på 2½" kan dreje frit.
Jeg gør ikke yderligere :-)

Svar til #16:
To støttelejer kan også være et problem hvis røret ikke er centreret 100% eller det buer en anelse.

Jeg har set to tilfælde hvor rotoren havde svært ved at dreje røret indtil vi fjernede det midterste støtteleje.

Svar til #1:

efter mine to crap alumiums lejer gs065 flækkede i dec 99, har jeg brugt et enkelt af disse over min rotor https://www.p-lindberg.dk/detaljer/ucf-flangelej er--4-huls (UCF 213. Aksel: 65 mm. Boltafstand: 149 mm.)

har en krave monteret og så bliver det proppet med fedt en gang om året, det er tungt men det holder, også til seriøse antenner :)

hvis du monterer to kan du fjerne alt tryk på din rotor, det kræver self at du monterer et par plader i masten, for det passer helt sikkert ikke med den opstilling du har PT

reguards søren / oz0jx

Svar til #18:
Det ser solidt ud, men min mast har 2 kraftige ringe med nylonforing, så jeg tror faktisk ikke, at jeg behøver mere aflastning.
De ringe er meget kraftigere end de plader, du har i din mast.
Rotoren skal nok klare vægten.

73 Svend, OZ7UV

Svar til #19:

jeg benytter 6mm stålplade til hhv rotor og topleje , som er monteret i en elevator sektion, hvor masten kun bruges som support for denne, de gamle 4mm plader sidder stadig i masten og fejler stadig intet her 17år efter opsætningen - jeg ville hellere ikke lave noget om i dit tilfælde, det ser ganske solidt ud

mvh søren

Svar til #1:
Hej Støttelejet Er et TRYKleje , og pas på hvis du får drejet et
nylonleje, da nylom suger vand ! så det med tiden vil klemme på dit toprør. Hvis du vælger dette materiele ( selv M 100 ) skal det ligge i vand et døgn FØR det drejes , så det passer - sådan bare til info.
Der er noget der hedder et sfærisk leje- det kan tåle tryk lodret og vandret, det er godt at bruge.

VY 73 de OZ5IQ, Kim

Svar til #11:
Hvis det er en 3 sektionsmast fra Carl F er orginalspillet AL-KO 550kg
Jydekrogen har det
men..du skal vel bare have åbnet ind til bremsen som sidder under dækselet med 2 møtrikker på siden af spillet
renset det og smurt med noget fedt..så kører det vel som nyt
det gjorde jeg
Oz3ben

Svar til #1:
Jeg havde teflon bøsning i toprøret det virkede bare fint og teflon skal bare ha vand så smørres det, så et tryk/støtteleje over rotoren som aflastede rotoren for tryk, med de store antenner jeg havde oppe virkede det altid nemt ligetil.

oz9abs

Svar til #22:
Originalspillet er AL-KO Bremswinde 900 fra 1986 :-)
Det er rustet helt sammen - kan nok ikke renoveres.

Svar til #24: Hej det er ikke særligt svært at ændre top hvis du har adgang til vinkelsliper og svejseværk skær et stykke af top påsvejs en plade med di huller som nu skal værer til ønsket topleje osv kold galvaniserer når det er klart kold gal købes på dåse og påsmøres med pensel,,har selv ændret en del master i tidens løb,, spil bådudstyr har mange forskellige nogle med meget tyk weirer sæt en tyndere på og der kan værer mange meter op til ca 80--100m di er rustfrie ikke alle men så får du noget som er godt og di er ikke så dyrer som man tror,,alt for mange bruger dårlige spil og så sker der et eller andet og det hele kommer ned med et brag, og man kan komme frygteligt til skade,,, Venligst bent oz5one,, ps har en del styrerlejer og andet til master liggende du kan kontakte mig hvis du har brug for det,,,igen vh bent

Svar til #25:
Hej Bent.

Jeg er blevet belært om, at et støtteleje ikke skal tage vægten for at aflaste rotoren. Det er de sideværts kræfter, der skal styr på, og det er der allerede i min mast med de 2 meget kraftige og nylonforede ringe, der er indbygget i topsektionen over rotoren.

Jeg har tænkt på et håndspil fra Biltema:
http://www.biltema.dk/da/Bat/Surringsbeslag/Spi l/Spil-2000022764/
Denne model:
http://images.biltema.com/PAXToImageService.svc /article/xlarge/30065
Hvad mener du om det?

73, Svend

Svar til #26: Hej Svend det ser ok ud fra biltema handler ikke selv der,, det ser dog ikke ud til at værer galvaniseret,, støtte leje er klart til at tage sidevinds belastning,men det er en fordel at kunne spænde rør fast til leje når du forex skal fjerne rotor så kommer det hele ikke ned det er svært at få det op igen,og nogle rotorer kan ikke tåle så meget vægt på sig,,selv har jeg ca 350kg på og med toprør i mast,men først og fremmest er leje til at tage sidevinds belastning,,mvh bent.
