2 * 12 v 20 amp strømforsyning i parallel

Er der nogen der ved lidt om dette emne.
Jeg skal bruge 30 AMP til et PA trin og jeg har to ens strømforsyninger der hver kan give 20 AMP, er det muligt på en eller anden måde at få 30AMP ud af dem ved en eller anden form for parallel opkobling.
oz6og, Oluf

Svar til #1:
ja lige efter brokoblingen så er den hjemme

Svar til #1:

Hej Oluf //OZ6OG.

Det er ikke noget problem - du skal bruge 2 stk 20A + dioder - anoderne skal forbindes til + polerne - katoderne sammenkobles - dette er + til forbrugeren - minus 'erne sammenkobles umiddelbart som minus til forbrugeren.
Dioderne forhindrer strømforsyningerne i at belaste hinanden ( hvis de er lidt forskellige) men tilsammen kan de nu belastes med 40A.

Regn med ca 1V spændingsfald over dioderne ved max belastning.

Held med xperimenterne.

Vy 73 Asbjørn

Svar til #3:

Tak for svaret, det kan jeg godt bruge.

oz6og, Oluf

Svar til #3:
Der er den lille hage at det er yderst svært at sikre, at de bidrager med samme strøm.
Den går kun når der er tale om analoge strømforsyninger, med strømbegrænser og uden fold-back. SW mode PSUer vil reagere uforudsigeligt, jeg har prøvet som forsøg. Mit råd er at du anskaffer en PSU som kan levere den strøm du skal bruge.

Svar til #5:
Hej Brian.

Jeg har ikke kendskab til hvilke strømforsyninger der er tale om, men dioderne sikrer i det mindste, at strømforsyningerne ikke "snakker" med hinanden. Better safe than sorry.

Til Oluf - dioderne kan naturligvis også anbringes i minusledningerene - hvis det er mere praktisk - jeg tænker på "stud mount" og køling.
Prøv - lad være med at ta' problemerne på forskud.

Vy 73 Asbjørn

Svar til #6:
Problemet er, at er det uden strømbegrænser risikerer man at den ene overbelastes og futter af. Er der fold-back risikerer man at den som trækker det støste læs lukker ned og den anden følger efter, hvilket nok er rimelig ufarligt.
Mit budskab er, at man skal kende PSUerne inden man laver eksperimenter som kan skade udstyret.
Oluf, prøv, hvis muligt, som foreslås, og belast med en dummy load. Så opdager du ret hurtigt hvad der virker :-)

Svar til #1:
Jeg tror jeg ville anvende 2 kraftige dioder, en i serie med hver plusledning.

GL OZ5IQ, Kim

Svar til #6:

Begge mine PS'er er Alan K205

Svar til #9:
Hej Oluf

Lav en belastningsprøve med 2 amperemetre, en i hver gren og en variabel last, som glimrende kan være en høj murerbalje eller olietønde med saltvand og 2 polplader. Brug den kun udendørs, da der kan dannes knaldgas.
Så for du et godt billede af om, der skal gøres yderligere, f.eks i form af en differentialstyring af strømmene.

Svar til #1:
Hej Oluf.

For at undgå besværligheder, med fold-back - afbrænding -differentialkoblinger - olietønder/murebaljer - knaldgas mmm, kan jeg foreslå den helt sikre løsning.

Erstat den ene strømforsyning med en 12V/ 30-40AH blyakku -som du lader på -husk sikringsdiode så akkuen ikke "snakker" med strømforsyningen når du slukker for netspændingen.

Den løsning bruger jeg selv -du er sikret mod evt. overspænding hvis der sker noget i strømforsyningen - strømforsyning og akku supplerer hinanden under forbrug.

Vy 73 // Asbjørn

Svar til #1:
Her er et godt eksempel:
http://www.w6pql.com/a_big_power_supply.htm

Svar til #9:
Hej Oluf

Jeg mener ikke de er specielt sikrede mod overbelastning.
Det som kan gå galt er, at brænder der en power-transistor af, i seriereguleringen, kommer der noget i retning af 25V ud af den og det er sjældent sundt for den elektronik som er tilsluttet.

En 13.8V / 30A switchmode-strømforsyning kan køber for yderst rimelige penge i dag, så overvej det i stedet for :-)

Svar til #13:

Hej. Jeg har kastet håndklædet i ringen og købt mig en 30AMP ny PS Tak for alle gode råd.

Oluf

Svar til #14:
Du kan også montere nogle super cap, 500 farad, over klemmerne på din 20a psu, så har du strøm nok, det eneste der kræves er at de bliver ladet langsomt op, på grund at den lave indre modstand.

Samtidigt har du noget du kan starte din bil med hvis den er tom for strøm.!!

Dan *lol*

Svar til #5:
Hej Brian.

Du hævder du har prøvet at parallelkoble 2 ens? strømforsyninger (huskede du dioderne?).

Du skriver "de reagerer uforudsigeligt" - hvordan skal det opfattes?

Er det Murphy's Lov du hentyder til?

Vy 73 Asbjørn

Svar til #16:
Hej Asbjørn

Ja, dioderne var på plads.
Det som gik galt var at de reagerede forskelligt ved stigende belastning. jeg kunne justere dem så de ydede nogenlunde det samme ved 40A, men ved skiftende omgivelsestemperatur skred tingene så max strøm kun var 25-27A da den ene pludselig trak størstedel af læsset og lukkede ned. Det kalder jeg uforudsigeligt.

Svar til #1:
Jeg HAR læst du har købt EN ny der formodentlig klarer problemet.
Jeg har også læst de andre svar.
Jeg har også set diagrammet på de andre PSer

Det er analoge PSer

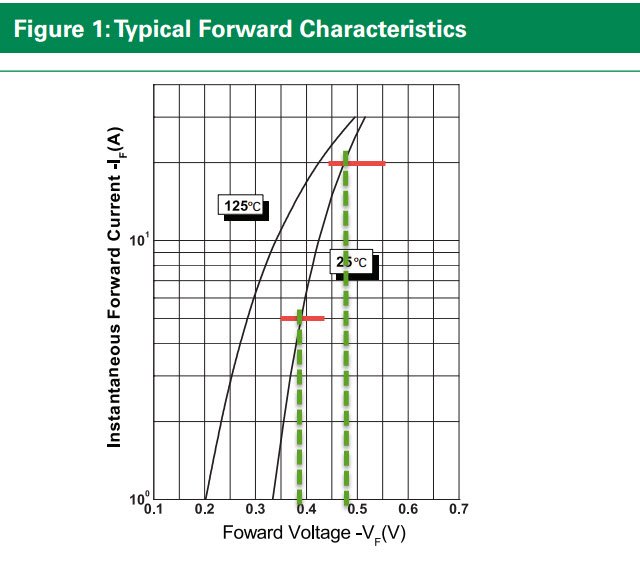

Ser man på karaktistikken af en stor schottky-diode, ser det ud som om de vil fordele strømmen nogenlunde ligeligt

/Richo

Svar til #1:

Hej
Du Sætter Strømforsyningerne oven på Hinanden
Laver Et Kabel eller en Kobber plade
Bellem de 2 Røde og en Mellem De 2 Sorte
Glem alt om Dioder og Det andet Sludder
de er jo Ens rettet
Begge 2 2 x 20A PARALLEL lig 40A uden sved på Panden
Så Justere du dem så Volt er Så tæt på Identisk du kan..
OG DU SØRGER FOR STRØM STIKKENE VENDER E N S !!!
det er nok det Vigtigste vender du et 230v
Forkert ..
Ja så K A N !!! der ske Ikke så rare ting..
Jeg har kørt med 3 x 25A DIAMOND
oven på Hinanden Ingen Problem
Samme princip du bruger med 2 Strømforsyninger i 1 PC til 2 Kæmpe Grafikkort
BILTEMA Sælger / Solgte ( ved ikke om de har det mere)
en Strømledning med 1 HAN stik og ud i 2 Ledninger med HUN stik
SÃ¥ vendte det rigtigt..
Gør det ikke det .. så er det Kabooom i PCen
Og har ikke kun gjort det 1 Gang .. men MANGE GANGE..
Købte på et tidspunkt 5 x 5V 100A .. og satte dem til i serie 3 Gav 15V 100A+++

held og Lykke

Svar til #19:
Helt uenig.
Sættes de i parallel direkte, vil den med den højeste spænding "vinde", og få den anden til at regulere ned ???

/Richo

Svar til #20:

Griner .. NÃ¥ .. Det lyder Kedeligt..
Ikke noget jeg Nogen sinde har Oplevet..
Forudsat man følger min Opskrift.
Kan jeg ikke se nogen Problemer..
Havde enda et 24Volt PA der satte jeg 2 Diamond i Serie og Målte 12V på begge 2 .. til 24 V 30A
SÃ¥ om det er 12v 60A eller 24v 30A..

Kan ganske enkelt Ikke genkende dit senarie,,
så det gider jeg ikke spilde mere tid på..

Svar til #19:
"det er nok det Vigtigste vender du et 230v
Forkert ..
Ja så K A N !!! der ske Ikke så rare ting.. "

Hvad skulle der ske ved det?

Svar til #21:
Hej Kenneth

Dine indlæg i denne tråd vidner om et ringe kendskab til forsyningsnetværk med flere forsyninger.

Har du tid, kan jeg godt ved tavleundervisning her på matriklen: "Den gamle Skole", give dig et bedre udgangspunkt.

Svar til #23:

Hej Allan.

Jeg tror Kenneth har "gummistrøm" eller " asynkron" netspænding.

Noget må være galt -siden netstikkene skal vende " rigtigt"

Vy 73 // Asbjørn

Svar til #21:
Der er himmelvid forskel på en seriel-vs-parallel-kobling af Psu'er.

Mvh Ebbe

Svar til #21:
Har læst dit indlæg, og bliver lidt trist når jeg tænker på, at det ofte er højtråbende personer som dig der sætter dagsordenen.

/Richo

Svar til #26:


LIKE !

Svar til #26:

hej Richo

enig !

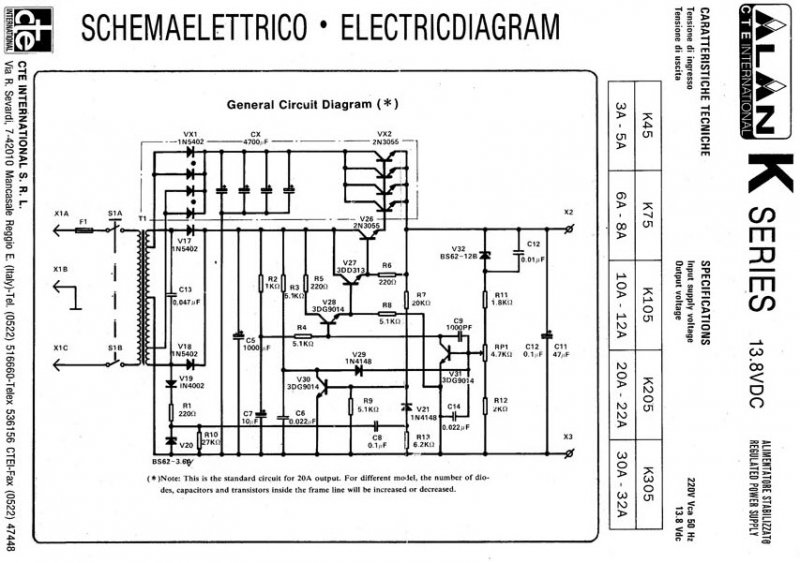

Oplægget gik på "Alan K205" - kigger man på diagrammet over den ( http://malzev.tripod.com/cb-funk/k45.gif ) kan man se, at det er en analog seriereguleret forsyning. Derfor vil jeg hævde at et par schottky-dioder i serie med hver af dem er en brugbar løsning. Men det bliver svært at sikre, at de deles ligeligt om strømmen.
Røg kommer der dog næppe - men bemærk at Alan K205 ingen strømbegrænser har - altså før netsikringen brænder af ;-)

Parallelforbindelse af to SMPSUer vil formodentlig ende med et "festligt" (engangs)fyrværkeri.

mvh
søren/oz4zat

Svar til #26:
Også helt enig med dig.

Min betragtning omkring det skal holdes op mod, prisen på en PSU der kan yde strømmen og prisen på det udstyr man udsætter for øget skaderisiko.

K205 diagrammet vidner også om at det ikke er en egnet PSU til radioamatørbrug grundet manglende beskyttelse af overspænding på udgangsklemmerne og HF indstråling. Jeg har set analoge PSU'er hvor spændingen enten falder eller stiger ved indstråling.

Svar til #28:
'Parallelforbindelse af to SMPSUer vil formodentlig ende med et "festligt" (engangs)fyrværkeri.'

W6PQL har ingen problemer!
Se her:
http://www.w6pql.com/a_big_power_supply.htm

Svar til #30:
Jeg må nok hellere indskyde at den opevelse jeg beskrev længere oppe med at parallelforbinde 2 SW mode PSU'er var et forsøg med 2 forskellige fabrikater PSU'er. Er de ens er det nok langt mere sandsynligt at det vil blive en success.

Men igen, laver man den slags eksperimenter er det nok godt at teste på en dummy load :-)

Nu er vi vist også ved at have barberet emnet og tråden startede jo med analoge PSU'er :-)

Svar til #30:
Hej Svend

Ja, men han har også sat dioder i serie med hver forsyning. Hvis disse dioder udelades får man fyrværkeriet.

mvh
søren/oz4zat

Svar til #28:
Dioderne har en karaktestik der gør at spændingsfaldet over dem stiger med stigende strøm, og DERFOR deles strømmen ligeligt hvis PSerne afgiver en konstant og ens spænding.

M.h.t. Alan205, så ville ikke bruge dem

/Richo

Det er Fantastisk at se .. Så Mange Kloge sig Med "" Gummi strøm""
Og andre fantasi Udtryk..
Jeg er i Grunden Lodret ligeglad med Hvad i mener man kan og Ikke kan..
JEG som i MIG sammen med en masse andre . haft både 2 og 3 PSUer i SAMME PC ... Pga Mange SLI Grafik kort
der er der 1 PSU pr Grafik kort.. og ved 3 eller 4 Grafik kort
Ja skal jeg skrive tallet eller kan i klare at lægge sammen selv
Det kan man så ikke i Jeres Bog..
Det ku være man selv sku fise op til Tavlem og Lære Lidt..
Vi har haft Flere PSUer sat sammen .. veld at mærke RIGTIGT sammen..
Og det er ikke noget NYT..
( jo Åbenbaret for nogen her Så lærte i osse lidt i dag )
.
Jeg har Kørt Med 3 Store Strømforsyninger oven på Hinanden..
det var væsentligt mere Økonomisk at Tænde efter AMPERE Behov end at have en 150A til at stå tændt hele tiden..
Og det bestemmer jeg heldig vis for det var mig der Byggede den..
Efter et EDR print

Spørgsmålet var
""""
Er der nogen der ved lidt om dette emne.
Jeg skal bruge 30 AMP til et PA trin og jeg har to ens strømforsyninger der hver kan give 20 AMP, er det muligt på en eller anden måde at få 30AMP ud af dem ved en eller anden form for parallel opkobling.
oz6og, Oluf
"""
JA det kan du Godt Så længe de er ens og du Sørger
for 230v Strøm stikkende vender ens
( Det er Jo nok gået op for nogen at ikke alle har JORD ben )
og
du har Justeret V til Noget der ligner hinanden..
Hvad de andre Mener ..
Kan jeg ikke rigtigt Bruge til andet end at sige ..
NÅ.. Og trække på skulderen ..
Og så vil jeg fortsætte med at bruge Mine DIAMOND
strømforsyninger
Godt Nok Sørgeligt så Snævert synet mange de er.
RG58 Elskere.. ..
Uha det vil godt nok være slemt hvis det han siger er rigtigt
så har vi virkelig dummet os.. ved at Påstå han ikke har ret..
Tjah jeg ville tage 2 Dioder
og et Glas vand og Håbe på det går væk af sig selv.

Fortsat God Søndag

Svar til #12:

Pyha ja det under bygger jo sådan set min Tese ganske godt
Her er det så bare Moduler der bliver koblet På kryds og tværs..

Cool Fundet ..

Sidder faktisk og Tænker om Vi her oppe i Nordjylland i OZ8JYL er de eneste der har Bygget NK Kasser med 2 4 6 8 10stk 7A Blå Ringkerne trafoer med et Pindsvin på..
Som så Kunne justeres Igennem et EDR Print
Så Tændte man bare trafoer efter Ampere behov..
OZ2HKK Bjarne og Mig Har dælme godt nok Spyttet de Strømforsyninger ud på samle bånd
de står Ved Mange Walki Talki Brugere

De største var der 2 rækker trafoer i.. der tændte man 2 af gangen
Alle trafoer havde hver deres ensretter .. og Lyt + 3055
Det var voldsomme sager der blev Produceret her i Nordjylland..
Og De fleste køre Endnu.
den mest Populære var 30A 6 x 7 A Variabel til TURBO 16.5Volt
Det var WALKI TALKI .. der ville noget..
Tænker der stadig er mange Røde NK Kasser der står BJ på Fronten af For Bjarne Jensen
Med Røde Digital Metre .. eller KM88

Så at sætte strømforsyninger sammen er der Ganske enkelt ikke noget NYT I.

Men man skal stadig vende alle ring kerner ens .. på 230V siden
ellers .. Skal jeg love for det brummer..

Respekt til OZ2HKK Henry
Bjarne 189
og oz3ps der da han levede lavede en masse af de print der
blev brugt i de MONSTER strømforsyninger ..

Så dem der siger det ikke kan lade sig gøre ..

Pffff

Snup 2 dioder og et glas vand
så er det væk i morgen
