Ameritron Al-811H Linear Amplifier Hvad skyldes at den viser fuld retur på alle bånd nogen der kan svare på det .

Svar til #1:

Har du målt på antennen - udenom AL 811H?

Svar til #1:

Hvad har du tilsluttet PA trinet?
Hvilket bånd kører du på?

mvh

Svar til #1:
Har du en dummy load på, så ville jeg undersøge mit kabel.

Dan

Svar til #1:
Ellers er der ikke meget det kan være, stik eller dårlig forbindelse, fra plate condensator til stik, hvis der er swr meter i den, er det et externt swr meter er det antenne eller kabel.



Dan

Svar

Svar til #1:
Hej
Det lyder som om du burde prøve med en DUMMYLOAD / en 50 ohms
modstand. Er det OSSE galt her, vil jeg TRO, at coaxrelæet IKKE ER OK, prøv lige at kontrollere det.
Ellers kom forbi Roskilde, så ser vi på det.
Der ER ikke så langt.
Hvad er dit call ??

Er der den mindste af spor efter 27 MHz, skal du IKKE komme !

VY 73 de OZ5IQ, Kim 2426 2172

Svar til #4:
Hej Den er målt på dummy load samme resultat på alle bånd fuld retur
Jesper

Svar til #3:
Hej
Ja det er på samtlige bånd afprøvet med dummy load viser det samme der også retur fuld skiftet kabler målt på kabler alt ok undtagen PA-trin
Jesper

Svar til #2:
Ja og har det samme på en dummy load

Jesper

Svar til #7:
Ja og har det samme på en dummy load
Jesper

Svar til #11:
Prø at ohm måle fra anoden på pa rørene til dummy loaden, der må være noget afbrudt.
Der er en kondensator imellem men mål fra den til dummy loaden
Dan

Svar til #12:
Det har været i Hanstholm fået nye rør virkede der på alle bånd har været en tur over Tølløse og fragtet her til min bopæl i originale kasser endda to stk. Benny der havde det har ikke haft pakket det ud efter så derfor undre det mig at når det komme op af kassen og sat til virker det ikke det taster ind men mit signal forsvinder et sted har en Icon Pro 2

Svar til #13:er det et externt swr meter.??
Dan

Svar til #13:
Hvad hvis du kører direkte fra din icom uden om patrinet til antennen ??

Svar til #15:
Ingen problemer der og aj heller når det er i pa før at jeg sætter pa til på Trinet så kommer returen med det samme og der kommer ikke watt fra radioen ligeså

Svar til #16:

Kabel mellem tranceiver og PA - ohm det engang

Ref #12

Jeg ser, at trådstarters profil er forholdsvis ny. Derfor til trådstarter blot følgende med udgangspunkt i #12: Fingren et forkert sted i PA er ensbetydende med en sikker billet til affyringsrampen. Vi taler om livsfarlige spændinger. Der skal virkelig know how til at lette på kabinettet !

Svar til #17:
Alt er ok nye kabler uden kortslutning nye stik al er tjekke af undersøgt så nu er det bare at kører en tur til Peter i Hanstholm med det igen han påstår at det virkede på alle bånd enden han sendte det til Sj. Men der er lige en ting at jeg vil snakke med ham om der har lige loddet en ledning på i printet fra spolen på load justeringen hvordan han kan og har fået den til at GODT SPØRGSMÅL men resultatet er det samme

Svar til #19:
Jeg troede at en radio amatør havde lidt viden om hvad der sker i et patrin, men jeg tager nok fejl,!

Dan

Svar til #16:
Lyder som om du har byttet om på indgang og udgang på al 811h.!!

Dan

Svar til #1:

Hvis du har 'fuld retur' på Icom'en, altså på forbindelsen fra Icom'en til Ameritronen, så vil jeg godt give #21 ret: Prøv at se på forbindelserne efter en gang til. En ekstra indikation af dette kunne også være, at du i #16 skriver, at når Ameritronen er inaktiv, så kører det.

vy 73
OZ7S Sven

Svar til #16:
Hej Jesper


Jeg er næsten sikker på at det er dit udgangsrele der er deffekt.

Ha en rigtig god dag.


mvh

Bent Toft - OZ3TT - fone. +4529290120 - e-mail benttoft@msn.com

http://benttoft.wix.com/amatoergrej

Svar til #21:
Se Dan det er også forsøgt uden resultat der ;-)))

Svar til #24:

Er det mon dit første PA trin?

Svar til #25:

Og så er der noget jeg ikke helt forstår:

Går mar ind på Erhvervsstyrelsens side "Frekvensregisteret" , eksisterer du ikke under det postnummer, der er på din prodil.

Svar til #11:

Hvilken Dummyload anvender du?

Svar til #1:

Hej Jesper

I min PM er flere uafhængige, der alle påstår at kende dig.

De påstår enslydende, at du ikke har amatørlicens men udelukkende kører Walkie - 11 m.

Er dette tilfældet, kunne det meget vel være således, at du ikke har baggrunden i orden, ligesom det under alle omstændigheder er ulovligt, hvad du er i gang med-

Længere er den ikke, men vi er jo nok "lidt" skuffede over din manglende intro i #1. ØV .:-(

Om igen du!

Svar til #26:
Straks kaster du dig frådende over manden.
Hvad fanden har du gang i ?

Svar til #:

Blev lige lidt nysgerrig og fandt beskrivelsen af forstærkeren her:

http://www.ameritron.com/Downloads/AL-811HXCE/A L811H_6.pdf

811H går kun til og med 15 m.
Eksportmodellen 811 HX/HY dækker også 10 m...

Måske det også kan have lidt indflydelse på performance....

Svar til #30:
Hej Gert

Det kunne være et glimrende bud, men kik på spørgerens indlæg #8.

Måske er det betjeningen af den Icom-dims det er galt med eller dens tastning af PA-trinet (klikker PA-trinets antennerelæer, når Icom tastes?).
Icom-dimsen har indbygget ATU, og den skal være slået fra, når der anvendes PA-trin med bredbåndsafstemte indgangskredse. Og man skal ikke trykke på Icoms [Tuner] knap for at få den til at generer et signal, når man tuner PA-trinet op. Andre metoder kan anvendes som f.eks at benytte en tilsluttet morsenøgle og sætte Icom til CW. Og huske at starte med lavt drive, f.eks 10 watt fra Icom-dimsen, tune på PA-trinet, og derefter gentage PA-tuningen med højere og højere effekt fra Icom indtil det ønskede niveau er nået. Og gør tuningerne korte og hold pauser mellem dem. Og smid den dommyload langt væk, hvis den er brændt af :-)

Svar til #28: Jesper Alstrup/OZ1BYD
Tja du der klog mand amatørlicens er du sikker på at du har den med den opførelse spørger bare hvis du har så stor info i din PM er de da meget forkert på den men rigtig der er nogen der ikke kan tåle hvis man bruger en Svensk licens for eksempel sådan en som dig paragrafrytter føj for den men du må jo så sladder om mig om det de rette steder glæder mig og længer er det ikke. Min intro er ok er din det, og hold du dig til din PM. Og i øvrigt RAGER det dig om folk har licens eller ikke har det du svare først på mit spørgsmål og prøver at dolke en bag efter du er for lang ude i hampen. OG endda undersøger folk DET ER DET JEG VIL KALDE TUMPE FRANS.

Svar til #32:
I Amager afdelingen er der plads til alle, om man snakker i walkie eller vhf. Kik ud til os og mon ikke der er en venlig sjæl der vil hjælpe dig! Jeg skal nok være med på det projekt, og det er der andre der sikkert også gerne vil. Glem de tumper herinde der ved åhhh så meget. Det er en direkte nedladende behandling du får fra enkelte herinde, og det er meget trist. Håber vi ses derude, eller at du får styr på dit trin.

Mvh Mikkel OZ7AKT

Svar til #33:
Tak for din info ;-)

Svar til #33:
Jeg er helt enig med dig.
Der er temmelig stor forskel på rummeligheden afhængig af hvor man kommer fra i landet. Der er uden tvivl langt mere forståelse og rummelighed hos de "Storkøbenhavnske" radioamatører i forhold til de Jyske. Det fremgår meget tydeligt i stort set alle debatter her på Brugtgrej. Det har formentlig også noget med alder at gøre, når det kommer til stykket. Favn dog bredt istedet for at være snævertsynet !!

Mvh.

Svar til #35:
Amatører af de gamle er ulidelige det stammer fra en krig mellem dem på 40 meter båndet de kan åbenbart ikke tåle hinanden gammelt nag og det hængfer stadig ved SØRGELIGT i stedet for at komme vider i nutiden. Men alle TAKKER FOR JERES HJÆLP SVAR FINDER OG VED DER ER NORMALE AMATØR HER PÅ OGSÅ. Der har hjulpet mig med problemet.

Svar til #36:
Held og lykke med at få dit PA trin til at virke.

Håber at du vil skrive lidt om, hvad der så var årsagen, så vi allesammen kan blive lidt klogere, på det tekniske også....

Du ved det sikkert godt og det er nævnt før. Selvom strømmen er taget fra trinnet, er der meget livsfarlig spænding, i længere tid på kondensatorerne!

Svar til #36:
Hej Jesper

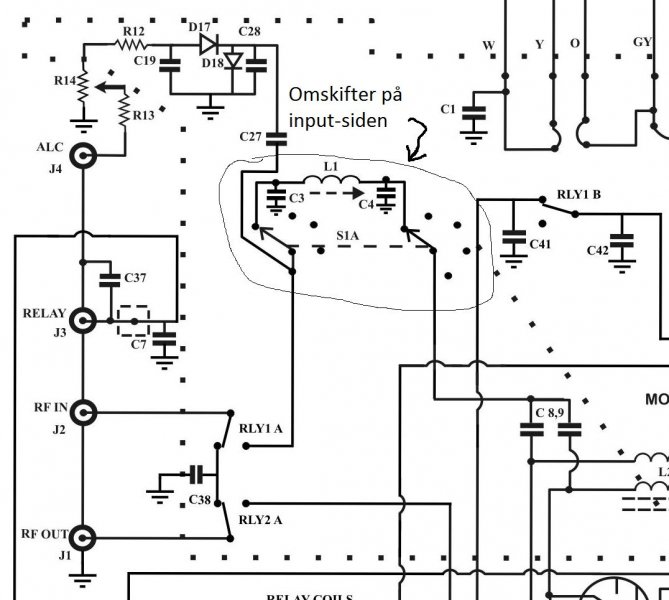

På bagsiden, i det område hvor der står "INPUT TUNING", sidder der inde i kabinettet en omskifter, som indgangssignalet skal igennem, Denne omskifter er af en, efter min vurdering, for ringe kvalitet. Jeg har skiftet den i 2 Ameritron PA-trin. I ét trin var omskifteren flækket og i en anden var den kontakt som er fælles gået løs.
Mit gæt er at du skal koncentrere dig om denne omskifter.

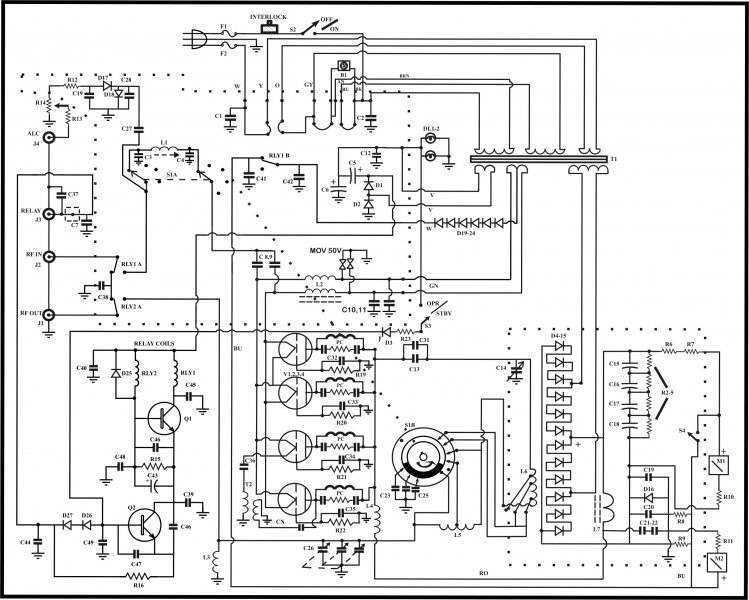

Jeg har vedhæftet diagrammet og her ses det, at i RX mode/slukket/inaktiv PA-trin kører signalet ikke igennem den omskifter jeg omtaler. Det forstærker mistanken om at den er årsagen.

Svar til #37:
Nej, der derfor der sidder blieder modstande de aflader lytterne på kort tid.
Dan

Svar til #39:
Ja det har du ret i Dan og der sidder også en sikkerheds afbryder i låget som afbryder de 230V.

Men når kondensatorerne er fuldt opladet, er spændingen på 1700 V og derfor må det alligevel tage noget tid, før de er afladet til en sikker spænding....

Svar til #40:
Så vidt jeg kan se handler det om ca 50 uF opladet til ca 1700 V. Når strømmen afbrydes skal de 50 uF aflades igennem 200 kOhm - det giver en tidskonstant (tau) på 10 sekunder.
Jeg ville vente mindst et minut inden jeg stak pølserne i den kasse. I alle tilfælde ville jeg lige kortslutte højspændingen med en skruetrækker ell. lign. inden jeg begyndte at rode.

/søren/oz4zat

Svar til #1:
SÅ MEGET nej men mange kloge svar her men ingen tanke om helt anden fejl som er rette nu sådan set ikke det store problem og nej ved fanme godt hvad jer sider og roder med ang., højspænding og SWR Og forbindelser og hvad ohm en dummy load er på og er hellere ja det første PA-trin at jeg har rodet med manglede måleudstyr men det er der også tjek på nu derfor havde jeg kontakt til en so kraftig anbefalede mig at komme til ham dengang HAHA men så var det igen en anen stakkels amatør det gik ud over derfra ham SÅDAN ER DET MEN MEGET GODT PM fra andre om dem.

Svar til #:

Hvis jeg skal skrive noget positivt om at have brugt tid på denne tråd, er det, at det så også lykkedes at blive lidt klogere på det tekniske, endnu engang.

Der er kommet mange rigtig gode bud på problemet og om meget andet, som jeg vil huske, hvis jeg får sådan et PA trin engang.

Det har desværre også haft den effekt på mig, at jeg vil tænke mig omend meget om, inden jeg selv vil bruge tid på at hjælpe en med amatør, her på BG...

Svar til #40:
Hej, Gert.

Nu har jeg endnu ikke den store erfaring med HV, men jeg mener at kunne huske at både Acom og TenTec anbefaler 30min. for at sikre at HV-komponenterne er afladede tilstrækkeligt.
Hvis man nu vil sikre sig ved at tvangsaflade - kan man så ikke selv anrette skader, hvis restspændingen er for hø når man kortslutter den?

De bedste hilsner

Svar til #44:
Jeg have en collins 30l1,den var afladet efter 30 sekunder, det var det hurtigste jeg kunne få dækslet af, men er der ikke dæksel med en sikkerheds switch, ville jeg vente et minut, og så lige lægge toppen af rørene til stel. Så sker der ikke noget.

Dan

Svar til #44:
Jeg ville gøre det samme som Dan.

Og så lægge toppen af rørene til stel, med et kabel, med isolerede krokodillenæb. Først til stel og så til toppen af rørene...

Har iøvrigt fundet en god online calculator, til at beregne den tid en kondensator bruger for at aflade, fra en bestemt spænding til en anden spænding.

Med de værdier, der er nævnt højere oppe i tråden, er et minut et godt bud.

http://mustcalculate.com/electronics/capacitorc hargeanddischarge.php

Svar til #44:

Det er vistnok en rigtig dårlig ide, bare at kortslutte kondensatorerne, hvis spændingen er for høj.

Dels kan det man kortslutter med, smelte og brænde sig fast.

Dels går der også så meget strøm, at det skulle kunne ødelægge forbindelsen internt i kondensatoren.

Svar til #42:
Hej Jesper

Fik du checket omskifteren?

Svar til #47:
Hvis man regner lidt på det: Spændingen over en kondensator på 50 uF opladet til 1700 V som aflades gennem en modstand på 200 kOhm vil efter 60 sekunder være 4,21 V - det ødelægger næppe noget hvis man kortslutter kondensatoren ... skulle jeg mene.
En søgning efter "kondensatorens afladning" eller "Resistor Capacitor network" giver adgang til en masse gode forklaringer - f.eks. denne hvor der en udmærket "nede på jorden" forklaring:
http://cubus-adsl.dk/elteknik/opslag/afladning_ kondensator.php

mvh
søren

ps. Jeg ville ALDRIG - ALDRIG kortslutte 50 uF opladet til 1700 V - man svækker i den grad kondensatoren - muligvis smadres den og skruetrækkeren tror jeg forsvinder op i luften - givetvis som plasma ;-)

Svar til #48:
Brian nej det var ikke der fejlen var ;)))))))))))))))))))

Yderligere fik jeg lært en hel masse om de fine nr. der er på de forskellige PA-trin som der åbenbart ikke er nogen der ved noget om her i og takker for den info og så er det på plads også og ja alle AL-811H_HX;HXCE/A funger de alle på 10 meter bånd nogen i AUX gang særligt de nyrer af dem.

Svar til #50:
Hej Jesper.

Godt at du fandt fejlen....

Ja, der er mange varianter af det PA-trin.

Der er en oversigt her, hvor man kan klikke sig videre, til de forskellige:

http://www.ameritron.com/Product.php?productid= al-811
