Magnetisk loop antenne

Hej

Jeg har fusket lidt med at lave en butterfly kondensator og nu vil jeg så lave en kobberrør's loop at bruge den på. Så dukker der jo et spørgsmål op, hvordan tilslutter man antennekablet, der er jo mange muligheder, koblingsloop, gammamatch, toroidtransformator og så vidre.
Er der nogen selvbyggere der kan anbefale en bestemt løsning, eller har nogen kommentar til hvorledes man vælger en løsning ?

Mvh max

Svar til #1:
Gammamatch... Det giver det laveste tab og er nemt at lave..

Svar til #1:
Hej Max

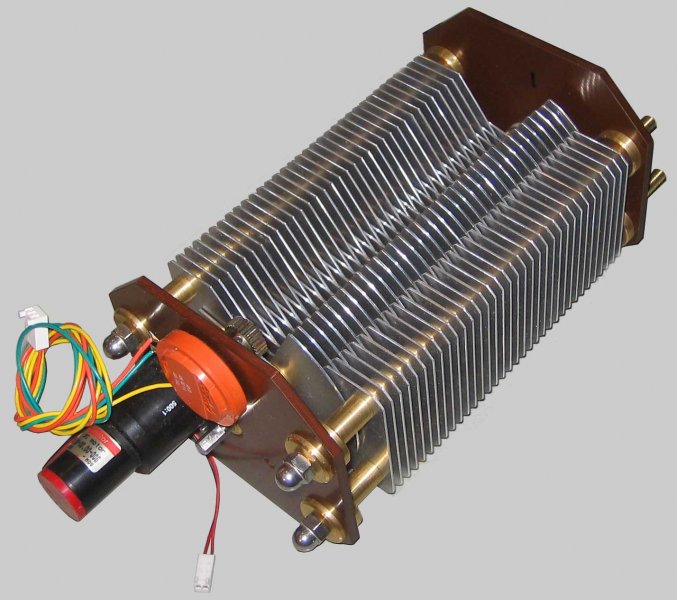

Har set på billedet af din kondensator.

Det er godt "fusket" !!

Ka' du ikke afsløre noget om hvordan du har lavet den.

Svar til #3:
Tak for roserne.

Det er jo ikke den store videnskab at lave noget som sådan en sag, det er jo simpel mekanik, det eneste problem man har er længdetolerancer på de afstandsstag man bruger.

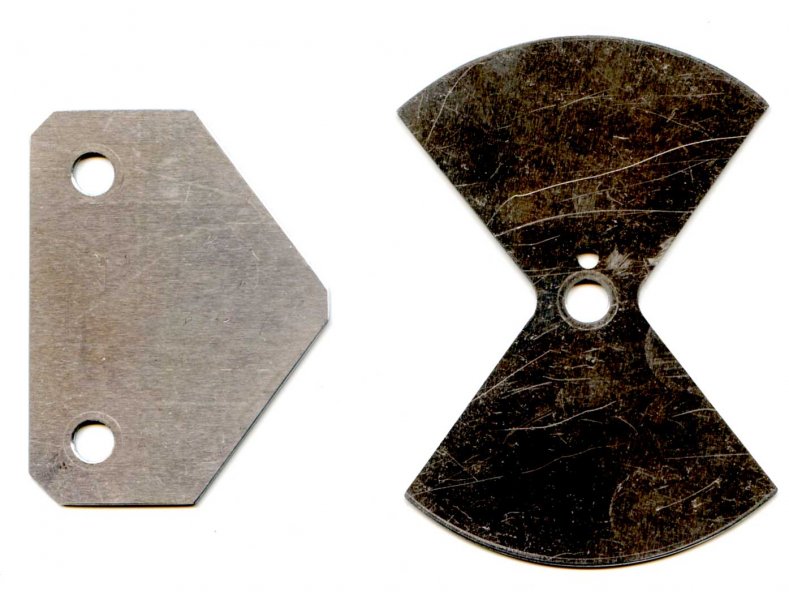

Rotor og stator er lavet i 1 mm. aluminiumsplade, jeg kendte lige en der kunne klippe en masse stumper til mig. De er så boret, savet, fræst og drejet i bunker så de er helt ens.

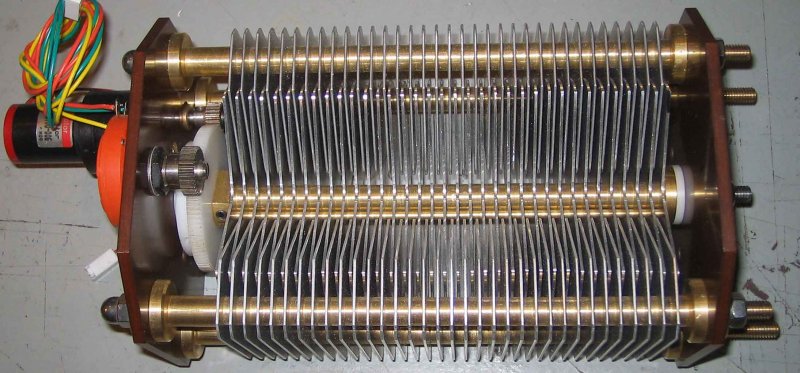

Endepladerne er lave i noget 6 mm. etronax, stagene der holder statorene er 6 mm rustfri aksler med gevind i enderne, hovedakslen til rotor er ligeledes en 6 mm rustfri aksel. Alle skiver og afstandsstykker er drejet i messing, jeg har lavet et endestop til min lille drejebeænk så jeg kan afdreje afstandsstykker med en temlig fin nøjagtighed, jeg kan faktisk ikke aflæse at de er forskellige med en mikrometerskrue. Når man sådan stabler mange afstandsstag sammen, ja så er det rart at have styr på målene.
Selve lejerne er bare messing der køre i etronaxen, det fungere fint, der er lige brugt en skive af teflon i den ene ende og i den anden ende sidder der et pom tandhjul og sørger for lille friktion. Der er så sat en lille motor med et 500:1 gear på. den kan fint trække kondensatoren, temlig langsom ved 1 volt og rimelig hurtig ved 12 volt.
På tandhjulet der sidder på rotoren har jeg sat en potentiometer på med et tandhjul der sørger for en gearing så man bruger hele vandringen på potentiometret ved den kvarte omgang det er nødvendig at dreje kondensatoren.
Potentiometeret skal jeg bruge til min styrring, jeg laver det således at jeg har et potentiometer iinde ved stationen og så sørger en styrring for at det de to potentiometre står ens, det betyder at der ikke behøves endestop, og man behøver heller ikke nogen knapper at trykke på, man drejer bare sit potmeter hen hvor man ønsker kondensatoren skal stå, og så sørger styrringen for det. Min rotor er bygget efter samme princip, og det er en fin løsning.
På rotoren ses et lille hul ved siden af hullet til akslen, det hul er til at putte en stang igennem der sørger for at man har styr på alle rotorne på samme tid og kan få dem til at line op uden nogen står forkert i geledet.

Selve loopen har jeg tænkt mig at lave af 8 stykker 750 mm lange ø22 mm kobberrør loddet sammen med 45 graders muffer og så i enderne sætter jeg et par specielt tilpassede øjer som kan skrues på de lange gevindstykker på kondensatoren. Til at starte med kommer den til at stå på jorden med en rotor på, rotoren er lavet af to alu rør og en motor til en luftventil.

Nu håber jeg at beskrivelsen har givet lidt overblik over tingesten, hvis der er tvivl om noget, ja så spørg endelig igen.

Mvh Max

Spørgsmål til #2:
Over hvor stort frekvensområde virker din gammamatch? Kan den fx dække både 20 meter, 15 meter og 10 meter?

vy 73
OZ7S Sven

Svar til #5:
Ja det har jeg fået dem til flere gange... Også fra 7 til 14 mhz :-)

Svar til #4:
Det er ganske forståeligt... Men hvorfor bukker du ikke bare røret i stedet for at lodde de 8 hjørner?

Hvad er pladeafstanden på kondensatoren?

Svar til #4:
Hvis du bruger blødt 22mn wico rør så bliver det ikke lettere du kan lave de flotteste loop med det, har selv lavet flere dog med loop af RG 213 som føder og ikke gammamatch men de har virket rigtig godt. Bemaæek at du skal have den min. En loop diameter over jorden men jeg tror du har styr på det :-)

Svar til #1:
Hej

Nuttet dims, den har været dyr ?????

Hvor har du købt stumper til den

Dan

Svar til #7:
Jeg kan godt lide stive kobberrør og loddemuffer :)

Pladeafstanden er omkring 2 mm.

Svar til #8:
Højden er nok over en loopdiameter, så det skulle ikke være noget problem.

Derimod overvejer jeg om det er ok at bruge et metalrør til at hænge den op på, da man jo har minimum i midten, ja så burde det jo ikke være et problem, men jeg er ikke helt sikker.

Svar til #9:
Jeg må sige at det eneste jeg har købt, ja det er nogle 6 mm rustfaste topmøtrikker, så det er ret begrænset hvad den har kostet. Jeg er så heldig at jeg har en enorm berøringsflade til mange typer industri.

Svar til #1:
Hej
Hvorfor vil du bruge kobberrør ? Egentlig tror jeg, at jernrør ER bedre / bedst til dette formål .

VY 73 de OZ5IQ, Kim

Svar til #10:
Husk, at du er ude efter den absolut laveste elektriske modstand i loop'en for at minimere tabene.

Det opnår du ved at udføre loop'en i eet stykke kobberrør og derved undgå lodninger, der uvægerligt vil indføre ekstra modstand.

Jeg vil absolut fraråde lodninger i denne forbindelse.

Hold andre metalgenstande fra loop'en. Brug fx. noget trælisteværk til at holde den oppe med.

Og glem helt #13. Hvis jeg forstår OZ5IQs indlæg korrekt, så foreslår Kim at bruge jernrør til loop'en, hvilket naturligvis er helt ude i hampen.

vy 73
OZ7S Sven
