MÃ¥le volt/ampere over RS232 seriel

Hej Alle. *** Løst. ***

Til mit Remoterig projekt bygger jeg en kasse med remoterig mm. i, panelet sidder uden på samt mic stik osv.

Men da remoterig kan overføre ekstra rs-232 direkte, tænkte jeg om der var mulighed for at kan se volt og forbrug over dette stik.

jeg har set flere til rs-232 kits til en computer hvor man kan måle volt/ampere, men jeg vil jo helst ikke have en computer med - kun remoterigen..

Det kunne også være noget man kan bygge i Arduino

Kom frisk med et bud hvordan det kan løses!!

Vy 73 de Oz3sed/5P5SE/HT159

Søren

Svar til #1:
Det kommer helt an på hvor lang kablet skal være !!! Converter rs 232 til current loop, !!! For rs 232, er kun beregnet til at overføre data op til 15 meter,!!

Dan

Svar til #2:
Det er ikke længer væk end den modsatte remoterig.. max 50 cm

og ditto den anden vej.


søren

Svar til #3:
Ok, rs 232 slignalet er jo + - 12v så spænding er ikke noget problem, men hvis du skal måle strøm er en anden sag, hvilke signaler vil du måle ?????

Data, rts, dtr , ????

Min mening er at det er spild at tid og penge at lave det, !!! Over den afstand.!!
Dan

Svar til #1:

Jeg syntes det er et glimrende projekt at bygge, og ganske enkelt at bygge.

Jeg lavede for mange år siden en strømføler til noget motorstyring, der skulle trigge en uP port i tilfælge af ingen eller for høj strøm.

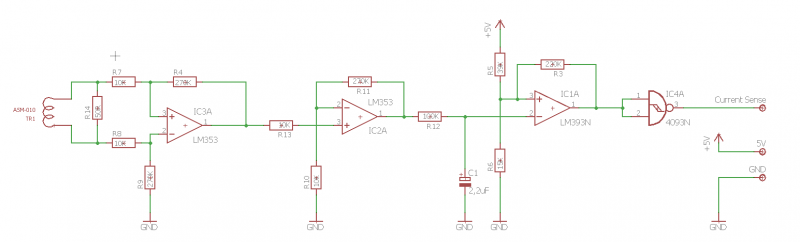

Jeg har vedhæftet input delen her - det er ikke helt det du søger, men du kan bruge sensorinputtet som inspiration og blot sætte din Arduinos ADC indgang direkte efter C1. R12 og C1 kan du selv vælge størrelsen på, det er blot integrationstiden for den efterfølgende hysteresekobling.

Er det DC du skal måle, så er det jo langt nemmere. Blot en shut/modstand og en passende opamp og til indgangen på din Arduino.

Arduino'en sætter du blot til at smide værdien ud med 1sec mellemrum, fx. med I foran strømværdien og U foran spændingsværdien.
I den anden ende trigger du blot en anden Arduino til at udlæse den efterfølgende værdi for hhv. I og U modtaget via RS232.

Peter

Svar til #5:
Hej
Syntes stadigt er at gøre formeget ud af en rs232, på en halv meter !
Hvis man vil se noget sæt en led over data ingangen, så vil se den blinke !
Mvh
Dan

Svar til #5:

Hej Peter

Det lyder spændende. .

Det er kun volt og ampere fra strømforsyningen til radiodelen..

Og kan det gøres med 2 Ardunio?? Over seriel rs-232

/søren

Svar til #6:

Hej Dan

Jeg tror du har misforstået spørgsmålet. .

/Søren

Svar til #6:

Så vidt jeg forstår er det Søren der er interesseret i projektet - ikke dig..?
Det kunne jo være ideen var, at lave en samlet løsning som med tiden kunne flyttes længere væk end 50cm, og så er det jo fornuftigt at bygge det ind allerede nu.

Og ja, man kan få en LED til at blinke på mange måder. Hvis det har interesse for nogen.

Peter

Svar til #6:
Sagt på en pæn måde: Du har fuldstændigt misforstået spørgsmålet.

Han forespørger på et "remote volt/ampere meter"

Jeg ville bruge en arduino i hver ende som kommunikere via rs232.
Nær enden kan måle spænding på en analog indgang via en spændingsdeler.

Strøm ville jeg måle med en acs713 hall effect current sensor eller lign og smide ind på den næste analog indgang.

Der efter er det bare at smide måle data ud en eller to pr sek som tidligere foreslået og lade en arduino udlæse dette på et display.

Svar til #7:

Ja, nemt.

Du bruger en ADC indgang til at måle spænding, og en til at måle strømmen.
Værdierne transmitter du så over din RS232 TX udgang hvis du har den på boardet, eller blot et outputben over til en MAX232 kreds.

Nu skal jeg skynde mig at sige at jeg ved ikke hvordan Remoterig overfører dit RS232 signal, om du får det fysisk ud på et stik eller det er en ethernet datastream e.l. - men det rent praktiske i at måle, overføre data via RS232 til en modtagerdel med en udlæsning på et display e.l. er ikke i sig selv vanskeligt.

Peter

Svar til #11:
Ok i har ret, troede han ville overvåge sin rs232 forbindelse. !

Dan

Svar til #1:

http://www.ebay.com/itm/AC-Multifunction-Meter- Watt-Power-Volt-Amp-Current-Test-Module- PZEM-004T-ST-/172279268248
