Anmeld: Logic Analyzer Saleae comp. 8 ch

Hej

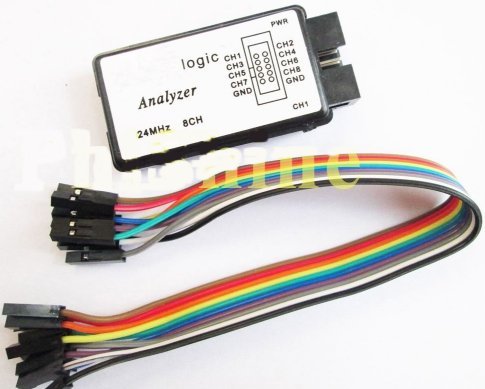

Sidder du nogle gange, og udvikler noget digitalt elektronik, hvor et oscilloskop med et par kanaler er for lidt? Så er her en mikro-anmeldelse af en Saleae otte kanals kompatibel logik-analysator, der kan fås på eBay til under 50 kr, inkl. levering, og ofte solgt som: "24 MHz 8 CH USB Logic Analyzer 8 Channel Logic Analyzer Compatible to Saleae".

Det er en lille og billig logik-analysator, der via et målehoved kan opsamle de digitale signaler, og via USB sende dem til et PC-program, hvor de otte kanaler vises. Der er en separat kanal til clock-signalet. Den måler ved 24 MHz så det er ikke verdens mest hurtigste instrument. Men jeg vil tro, at mange selv med en målehastighed på 24 MHz fordelt på de otte plus en kanaler, vil den kunne finde anvendelse mange steder i hobby-segmentet. Analyse-programmet kan også måle flere protokoller bl.a. I2C, SPI, seriel, 1-Wire, CAN, HD44780 (LCD), JTAG og USB. Man kan også indstille flanker og polaritet for hver kanal i programmet. Der kan lave op til 10 mia. målinger, og data kan desuden gemmes til en fil.

Analyse-programmet følger ikke med men kan gratis hentes på nettet.

Så har du et hobby-behov så spendér du roligt 50 kr. En lidt mere lågsus-præget udgave kan også købes fx her: http://www.adafruit.com/product/378

Svar til #1:
Sådan en kan varmt anbefales, og sjældent får man så meget for så få kroner.
