Død Yeasu ft7800

Hejsa.
Jeg har en ft7800 som pludselig gik ud...
Dvs, jeg havde en langt extender kabel på fronten, der desvære lå hen over min antennetuner til min hf radio, Så det er nok indstråling fra denne der har gjort det (hf)
Er der nogen der har haft lign problem? den kan ikke tænde mere, og gik bare ud da jeg tastede på hf radioen. Jeg aner ikke hvor jeg skal lede i radioen
Mvh Jens

Svar til #1:

Det er garanteret en softwarefejl. Den kan også opstå ved uheldig kloning/programmering via PC.

Du skal lave en master reset. Her er teksten fra manualen:

1. Turn the radio off.
2. Press and hold in the [ MHz ( PRI )] key while turning the radio on.
3. Rotate the DIAL knob to select the resetting menu:F-1 SETRST: Resets the Set (Menu) mode settings to their factory defaults.F-2 HYPRST: Clears the Hyper Memory settings to factory defaults.F-3 MEMRST: Clears the Regular Memory settings to factory defaults.F-4 MB RST: Clears the Memory Bank Assignment.F-5 ALLRST: Clears all memories and other settings to factory defaults.
4. Press and hold in the [ BAND ( SET )] key for 1/2 second to complete the reset procedure,once you have made your selection in step 3.

HÃ¥ber det virker for dig.

Svar til #2:
Tak for svar, men den kan jo slet ikke tænde, så kan ikke komme ind i menuerne. Har nu også prøvet, men den reagere ikke

Svar til #3:
Det er vel ikke forsyningsspændingen der mangler ?

Go` aften -- Martin --

Svar til #4:
Hehe nej nej, sikringen og dioden i radioen er også målt og er glade, der er spænding i radioen :-)

Svar til #5:
Er der spænding over afbryderen?

Svar til #6:
Nej, men den er jo bare en swich der fortæller on/OFF kredsløbet at switche til on

Svar til #7:
Ja.. hvis der ikke er spændinge over den gør den ingenting.

Svar til #1:
Hej Jens,

stationen tændes ved at processoren på mainboardet åbner en transistor, Q1043, der forsyner resten af stationen. Processoren kigger på ON/OFF switchen via ben 2 i kablet til betjeningsenheden, når der ikke er trykket på tasten skal der ligge 5 V på ledningen i forhold til stel på stationen og 0V når der er trykket på tasten. Tasten er en ren fysisk kontakt på betjeningspanelet. Hvis der ikke er 5V er det enten 5V forsyningen der mangler, det er en 78L05, Q1049 på mainboardet eller også er beskyttelsesdioden D1032, også på mainboardet kortsluttet.
Prøv dette først og vend tilbage hvis det ikke løser problemet.
Hilsen
Frank

Svar til #9:
Hej Frank, Mange tak for svar! :-)
Lige først da jeg målte på ben 2 i kablet lå der ca 4,5V så trykkede jeg på knappen, og herefter faldte den til 1,2v, men, spændingen var stigende mens jeg målte. Jeg tænkte aå at trykke på knappen igen, så måtte der jo ligge 4,6/5v igen.. det skete så ikke...
Mener du iøvrigt ikke at 78L05 kredsen er Q1046 og ikke 49?
Måler jeg på Q1046, der burde være 78 kredsen måler jeg ingen spænding på udgangen eller indgangen...
Jeg kan ikke finde Q1049
Dioden har jeg målt, den virker som den skal.
Mvh Jens

Svar til #10:
Hej Jens, nej det er Q1049, det er også en 78L05 men den er forsynet med 12v før power on spændingen på radioen.
Den sidder i koordinat i4 på undersiden af mainboardet.
Spændingen på ben 2 på kablet skal falde til 0V når du trykker på knappen, kontakten i betjeningsenheden ligger mellem ben 2 og stel og der sidder en pullup modstand på mainboardet, R1224 på47K til +5V.
De 5V kommer fra Q1049 og skal altid være til stede når der er 12V på radioen.
Hilsen
Frank

Svar til #10:
Nå! nu fik jeg fundet den 78L05 du snakkede om q1049 Den fungerer som den skal der er 5 volt på.
MEN!

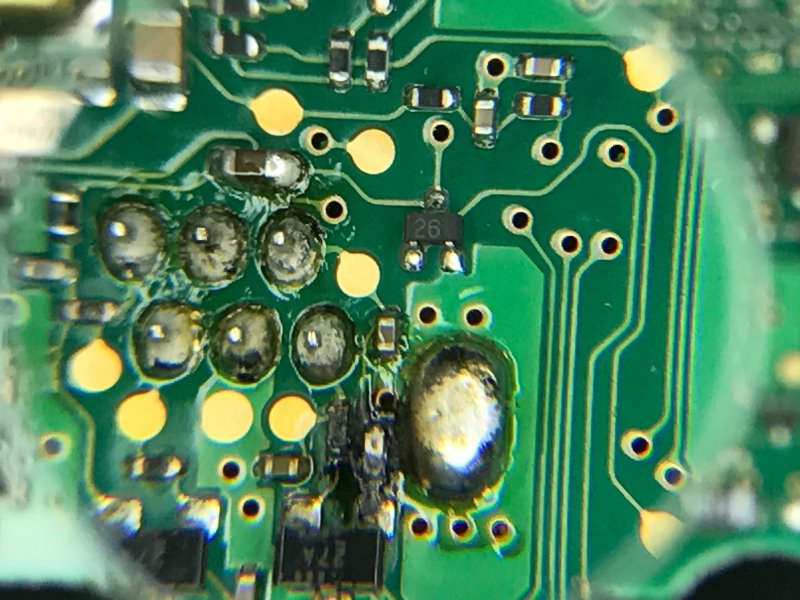

R 1219 og 1220 er helt 100 svedne, de sidder ved rj12 stikket til display enheden, så de skal hvertfald skiftes... Jeg ved dog ikke hvad de gør.
Mvh Jens

Svar til #12:
Det er beskyttelsesmodstande hvis der kommer store (HF) signaler på kommunikationsledningerne til processoren i betjeningsenheden.
Det er ikke godt at de er overgået til de evige modstandsmarker. Prøv også at kontrollere R1221 og 1222, de har samme funktion men på poweron switchen og modulationssignalet.

Hilsen
Frank

Svar til #13:
De er ikke svedne, men ser lidt anderledes ud end resten, lidt somom de er lidt boblede, det samme er de 2 1k der disser på display delen 2001 og 2002
Så jeg tænker jeg skifter alle 6 1k, og så ser hvad der sker ?

Mvh Jens

Svar til #12:
I betjeningsenheden sidder tilsvarende modstande, R2001 og 2002, det var måske værd også at inspicere dem ( med et ohmmeter )
Hilsen
Frank

Svar til #15:
nå der var jeg 3 min for langsom, hi

Svar til #15:
Altså når jeg måler på dem får jeg et eller andet underligt resultat, det er lidt svært at måle på dem mens de sidder i.
Men jeg får dem skiftet, og håber at dioderne ikke har taget skade :-)

Svar til #17:
Hey har en 8900 der kan drille
Prøv at låne en Anden Front af en Kammerart
Tænd radioen og Skift Front
har heldigvis selv 2 8900
så når det sker for mig ryger der bar en Bytter front på
det er en Extrem sjælden fejl..
