Diagram af Storno RA512(a)

Hejsa

Jeg er ved at restaurere en Storno CQP512 og har i den forbindelse brug for diagrammet af modul RA512 eller måske RA512a og dets forbindelse til OT511.

Det skal ikke være RA512b. Jeg har diagram af 512b, og jeg har kigget i de manualer der ligger på peel.dk og et sted i UK. De viser alle sammen 512b

Vi skal nok have fat i en af de rigtig gamle manualer fra CQP'ens barndom.

Hvem kan hjælpe?

mvh

Jørgen
Som syn's at håndradioer skal være i trykstøbt aluminiumskasse

Svar til #1:
Hvordan ser du forskel på a og b modellen ?

Ja sådan en klods kan stoppe en TPS77 uden det bliver at se på den :-)

Ivan

Svar til #2:
Hej Ivan

Det er, eller skulle gerne være stemplet i bunden af dåserne, og printudlægget for min RA512 er anderledes end printudlægget for b modellen.

Problemet er at oscillatoren OT511a trækker umanerligt meget strøm, ca. 40 mA. Den virker fint, men strømforbruget skulle være 1 til 2 mA. OT511 og RA512 sidder DC-mæssigt i serie, og jeg har en mistanke om at OT511 er tilsluttet det forkerte sted. Jeg kunne selvfølgelig lukke RA512 op og finde ud af, hvordan der er koblet, men det har jeg ikke lyst til. Jeg får den sgu' nok aldrig samlet igen.

Og du har ret: CQP'en kan overleve alt.

mvh

Jørgen

Svar til #1:

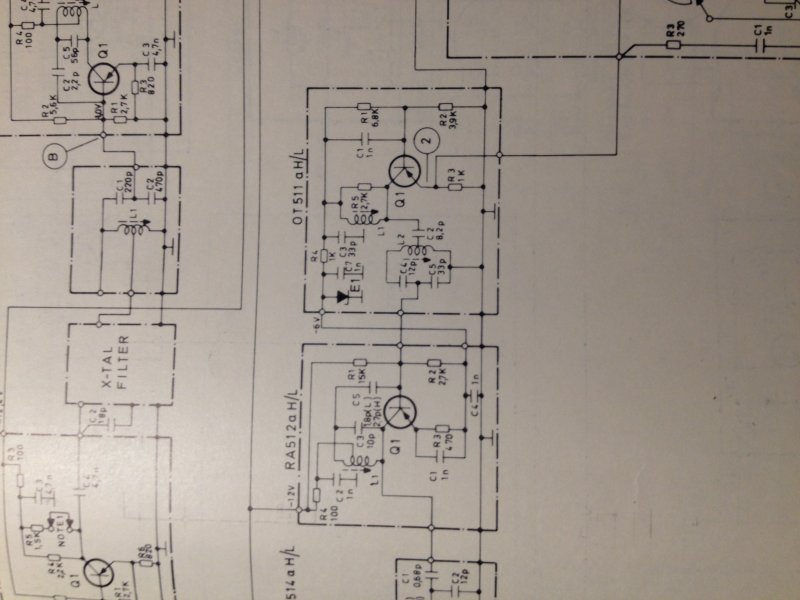

Kan det her bruges ?

Svar til #4:
Hej Morten

Lige præcis. Den er jo netop helt anderledes end b udgaven. Har du mon også printtegningen?

mvh

Jørgen

Svar til #5:

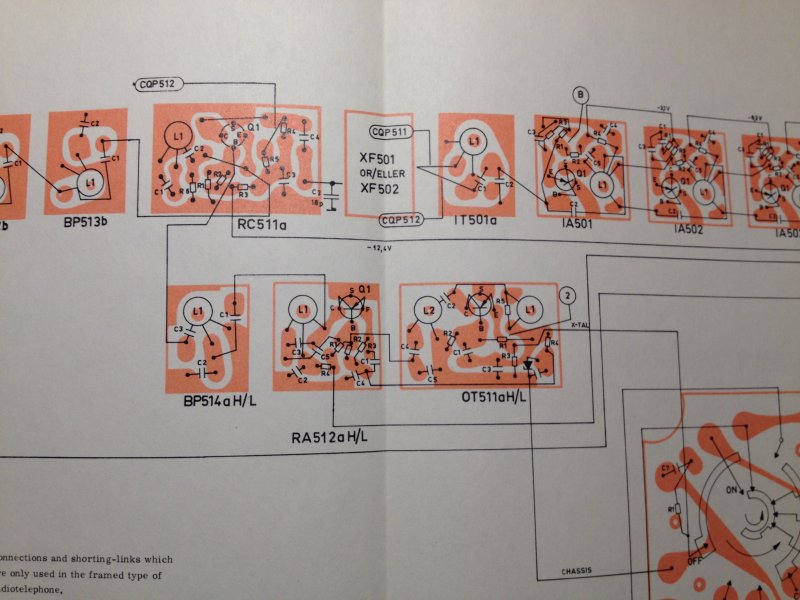

Det var her.

Svar til #6:
Skønt at se noget gammelt Storno - det var jo fantastisk flot skruet sammen, og godt dokumenteret!!!

Svar til #6:

Hej Morten

Hvis du har Storno manualer der ikke ligger på peel.dk/Storno i forvejen vil jeg meget gerne låne det til indscanning engang.

Også andre manualer har interesse fra andre producenter.

Peter

Svar til #6:
Hej Morten

Mange tak for det. Nu kan jeg komme videre. Jeg skal nok give en tilbagemelding, når jeg har fundet fejlen.

mvh

Jørgen
Som sætter pris på at radioamatører hjælper hinanden

Svar til #9:
Tilbagemelding som lovet.

"Nogen" havde forbundet OT511a til R4 RA512a i stedet for til basis på Q1. Det havde ristet zenerdioden E1 til at himle, så den var blevet til en modstand på ca. 100 Ohm.

Det lede ved fejlen var så at der jo stadig var 6 V over OT511, så den kørte som den skulle, men trak 60 mA gennem E1 og R4 i RA512a.

RA512a kørte ikke pga manglende bias, men der kom alligevel signal nok gennem den til at hele modtageren virkede. Den var ikke imponerende følsom, vel -103 dBm for 12 dB S/N, men den ville ikke squelche. Det lød lidt som når der er selvsving i MF'en.

Så jeg måtte åbne OT511a og skifte zenerdioden. Sikke dog et pillearbejde. Nu kører radioen med en følsomhed på -113 dBm for 12 dB S/N, og jeg har set hvad der inde i dåserne i en CQP500.

mvh og tak for assistancen

Jørgen
