Multibånds dipol

Hej

Jeg er i gang med at lave 2 dipol antenner.
Den ene går fra 80m til og med 30m.
Den anden går så fra 20m til og med 6m.

Der er tale om en dipol til hvert bånd.

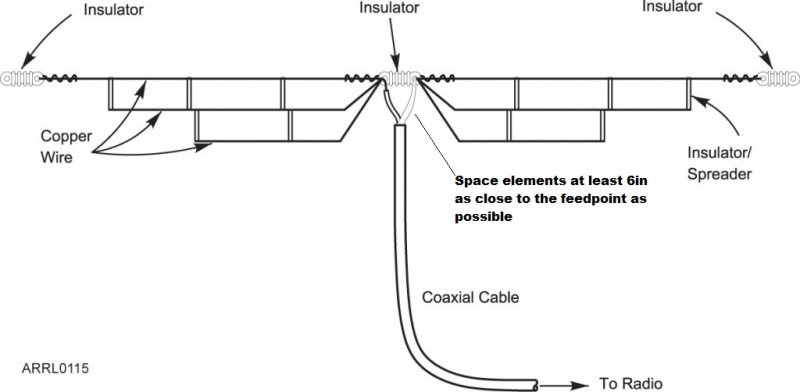

Først havde jeg tænkt på en fan dipol som på figur 1, men jeg har læst rundt omkring, at den skulle være ret svær at afstemme, da trådene har indvirkning på hinanden også selv om de sidder med mellemrum.

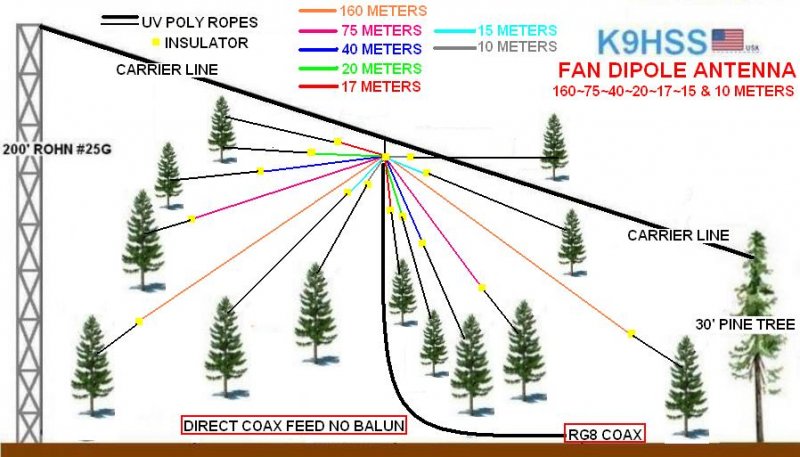

Så nu er planen at de 2 fødepunkter skal have trådene spredt ud som på figur 2.
-------------------------------------------------------

Så er der der lige en ting mere - jeg har valgt, at 80m skal have 3 dipoler som er skåret til henholdsvis 3550 KHz, 3650 KHz og 3750 KHz. Så tanken er at man dækker det bånd bedre så man brænder så lidt som muligt af i tuneren.
Nu kommer det store spørgsmål som jeg så vil stille til jer læsere:
Hvor meget indvirkning vil de 3 dipoler til 80m have på hinanden hvis man stripser trådene sammen set ud fra at de 3 dipoler jo er på samme bånd ?
Godt nok har jeg meget plads til antenner - MEN, da 80m jo alligevel fylder en del, så ville de jo være smart hvis jeg kunne sætte de 3 dipoler til 80m sammen.

Mvh Henrik

Svar til #1:
Hej Henrik,
Hvis jeg forstår det rigtigt vil du stripse de 3 80m dipoler sammen så de I virkeligheden ser ud som et 3polet kabel.
Det vil næppe virke da afstanden mellem dipolerne er MEGET mindre end bølgelængden.
Hvis du vil lave en dipolantenne med stor båndbredde er metoden at gøre den elektriske diameter af elementerne større I forhold til bølgelængden, det kan gøres ved en såkalt wirecage som er en række tråde monteret I en cirkel. ( I praksis 3-12 stykker ) Hvis vi snakker 80m skal diameteren op i meterstørrelse for at dække hele båndet, afhængig af hvor stor SWR du vil acceptere I båndgrænserne.
Hilsen
Frank

Svar til #2:

Hej Frank

Tak for info.
Har lige tjekket den slags antenner ud og det kunne godt være en ret god løsning.

Mvh Henrik

Svar til #3:
Hej Henrik
Hvis ikke du allerede er faldet over linket er denne på dansk.
https://www.oz7amg.dk/wp-content/uploads/2017/03 /dipol_80_meter.pdf

73 de OZ2SYV / Martin.
