Hjælp til at forstå loop antenne

Hej med jer,

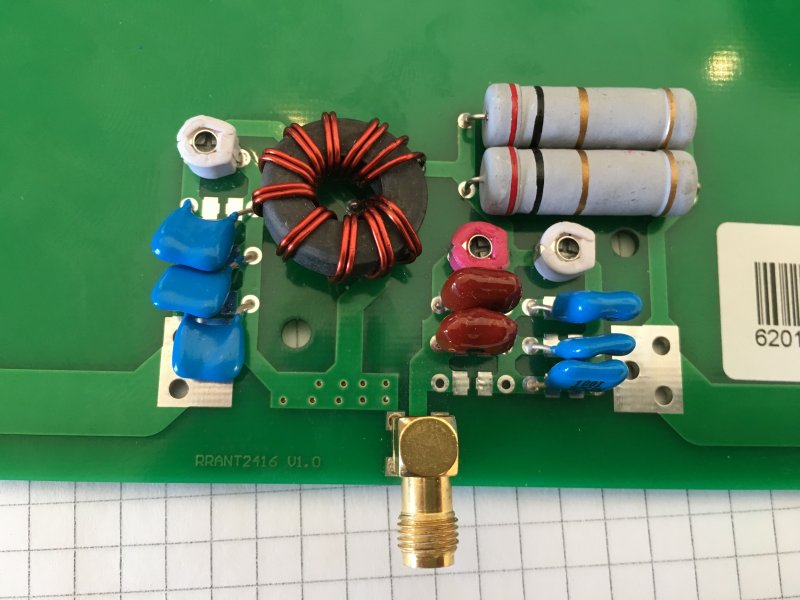

Jeg sidder med en loop antenne, som bruges i RFID udstyr og som formentlig er tunet til 13.56 Mhz. Jeg er nødsaget til at placere antennen tæt på noget metal og det vil med stor sandsynlighed flytte resonansfrekvensen.

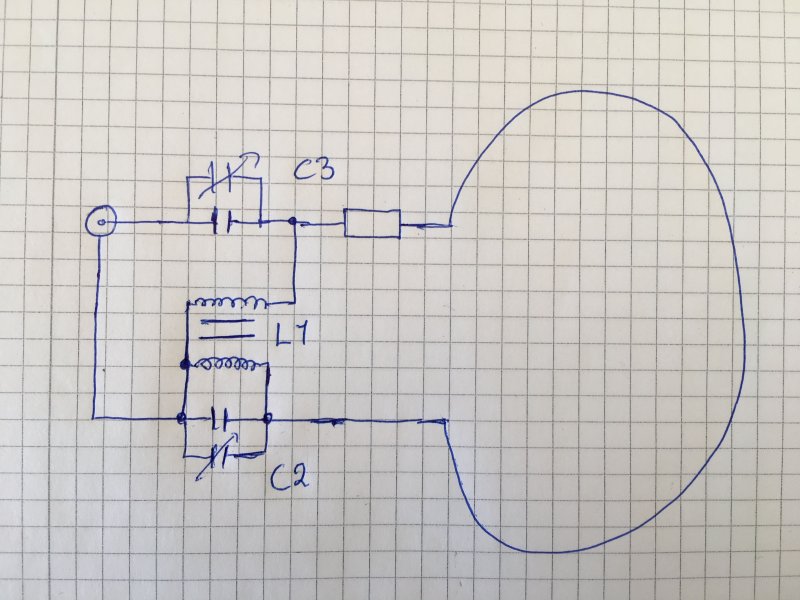

Er der nogen som kan forklare mig hvordan loop antennen fungere ud fra de vedhæftede filer? Jeg er interesseret i at vide hvad funktion C1, C2 og L1 har i forhold til loop og tuning.

På forhånd mange tak!

Svar til #1:
Hvis C gøres mindre stiger loopens resonans frekvens og omvendt. Det modsatte er tilfældet med L.

Der findes en formel til udregning af resonans når man kender C og L, den kan jeg bare ikke finde ud af at skrive på min tlf :-)

Svar til #2:

http://www.oz1lcg.dk/manual/serieformel.pdf

Svar til #3:
Netop :-)

Svar til #1:
Ud over det så afstemmer C2 loopens resonansfrekvens og C3 tilpasser impedansen til tilslutningen. De 2 er dog afhængige af hindandens indstillinger samt impedansen på tilslutningen .

Svar til #5:
Claus, tak!

Kan du forklare mig mere detaljeret om hvordan kredsløbet virker? Hvad er ballunens funktion?

/Jan

Svar til #6:
"Balunen" har til funktion at "forlænge" loopen så det er muligt at anvende så små trimmere på 13MHz.. Samtidigt med at den samlede impedans bliver nogenlunde brugbar mht at få signalet ud igennem se stikket..

Svar til #7:

Hej Claus,

Tusind tak for dit svar. Har du også et bud på hvorfor seriemodstanden sidder der - og hvorfor skal den være til stor effekt? Det må jo betyde, at der potentielt bliver afsat meget energi og dermed kommer den energi ikke ud i antennen? Eller misforstår jeg?

Svar til #8:

Hej Jan

Det er ikke en traditionel elektromagnetisk antenne.

Det er en magnetisk spole til nærfeltskommunikation (induktiv kommunikation):

https://en.wikipedia.org/wiki/Near_and_far_field

http://www.rfwireless-world.com/Tutorials/near- field-vs-far-field-antenna-radiation-pat tern.html
Citat: "...
The region above the distance of 2 D2/? is referred as far field region [fjernfeltsområdet]. This region is also called as Fraunhofer region. In these region power radiated from antenna decays inverse of square of distance(1/R^2).
Near field [nærfeltet] of the antenna will have more energy compare to the far field. This is because of proximity of EM wave to the antenna radiator part. Power in near field region follow 1/R^4 and hence power intensity falls off very rapidly.
..."

1/R^4 dundrer ned i jorden når afstanden fra spolen eller antenneradiatoren R bliver større…

-

Nærfeltskommunikation:
https://da.wikipedia.org/wiki/N%C3%A6rfeltskommu nikation

https://en.wikipedia.org/wiki/Near-field_communi cation

Svar til #8:
Modstanderne bliver såvidt jeg kan se 1/2 ohm tilsammen og de sidder der for at ødelægge loopens Q og dermed gøre den mindre hidsig at trimme.. Og en smule mere bredbåndet..

Sniffer Loop for 13.56 MHz


https://eprint.iacr.org/2006/054.pdf

Svar til #10:
Jeg får det nu til 1 Ohm! Men pyt. Jeg tænker faktisk at det i virkeligheden er spoler ... eller de virker som spoler samtidig med at de leger modstand! Antennen har også det formål at den skal overføre energi til RFID chippen, så chippen kan sende sit id tilbage. Derfor komponenterne lidt "overdimensionerede" - tænker jeg?
vh erik

Svar til #12:

Modstande på 2 Ohm har ikke noget selvinduktion af betydning og nok ingen påvirkning ved 13,56 MHz.

Svar til #12:
Ja 1 ohm er korrekt.. Jeg roder rundt i farvekoden :-)
