Skanti antennetuner

Denne tråd er lukket for nye indlæg

#1  27/04-18 01:09
ole püschl, OZ1OP
Indlæg: 116
Jeg er blevet den heldige indehaver af en Skanti antennetuner type 8750S.

Desværre uden manual.

Er der nogen som har tekniske oplysninger om tuneren ??

#2  27/04-18 12:23
Jørgen Kragh
Indlæg: 643
Svar til #1:
Hej Ole

Peel.dk har manualen på hele radioen (TRP8750).

Nu skriver du 8750S. Er den i kasse og er der monteret simplexrelæ?

mvh

Jørgen

Redigeret 27/04-18 12:24
#3  27/04-18 13:30
ole püschl, OZ1OP
Indlæg: 116
Svar til #2:
Hej Jørgen.
Tak for info. Har nu downloaded manualen.

Tuneren er i en sort fiberkasse.
Simplex relæ ??

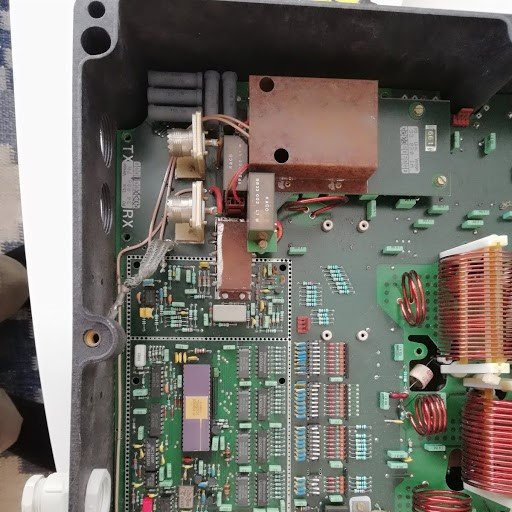

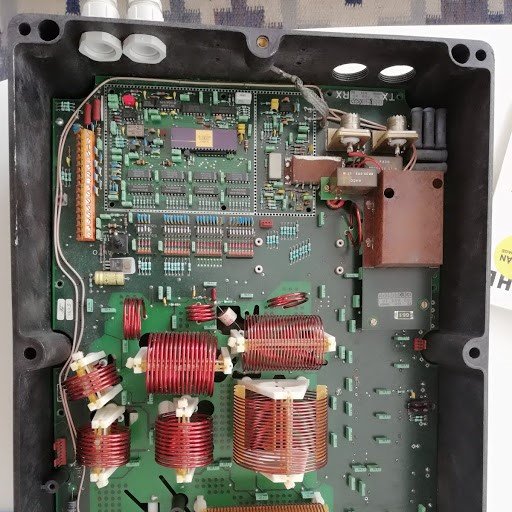

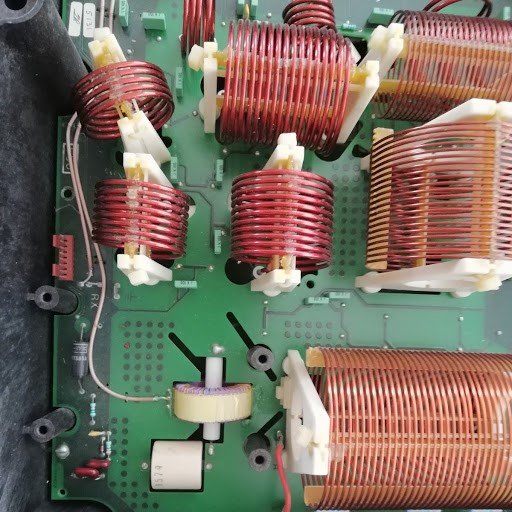

Vedhæftede filer: skanti_1.jpg   skanti_2.jpg   skanti_3.jpg
#4  27/04-18 14:01
Jørgen Kragh
Indlæg: 643
Svar til #3:
Hej Ole

Den er lidt rusten på skærmdåserne og så mangler der et dæksel over processoren, men ellers ser den rimeligt intakt ud. Der ser heller ikke ud til at have været ild i den. Kassen er original, men er ikke malet.

Der er ikke simplexrelæ monteret, så du skal kun bruge TX stikket, så sender og modtager du gennem tuneren.

Som Martin skrev i et andet forum, var der en beskrivelse af tuneren i OZ i 1987. Den beskrivelse er absolut værd at læse.

mvh

Jørgen

#5  27/04-18 14:38
ole püschl, OZ1OP
Indlæg: 116
Svar til #4:

Hej Jørgen
Tak for al info.
Der ser ud til at være basis for at give den en chance.

det er jo nok ikke umuligt, at der falder et spørgsmål eller to af undervejs ! !

So stay tuned :-I
Vy 73 de
OZ1OP / Ole

PS: Her kommer allerede de første 2 spm:

1: I Birkerød har vi fået endnu en Skanti, men uden CPU.
Har du viden om hvorvidt en sådan kan skaffes ?

2: Vedr. den manglende skærm over styrekredsløbet. Har du erfaring for om det er kritisk m.h.p. evt. forstyrrende HF-indstråling ?


Redigeret 27/04-18 14:50
#6  27/04-18 17:42
Jørgen Kragh
Indlæg: 643
Svar til #5:
Hejsa

Selv tak. Du spørge bare, og så må vi se, om jeg kan svare.

Ad 1: Det er nok svært. Processoren har været obsolete i mange år, men man kan måske finde en udbrændt tuner og fiske en der.

Ad 2: Du vil kunne høre den i din RX på grundtonen og på alle de harmoniske samt på en hel del lave frekvenser. Kan du leve med de fløjt, så kører det for så vidt fint uden skærm.

mvh

Jørgen

#7  27/04-18 20:59
søren/oz4zat
Indlæg: 700
Svar til #6:
Så vidt jeg kan læse i manualen er processoren en Motorola MC6803 - den kan bl.a. fås hos Vejle RC ( http://www.vejle-rc.dk/produkter/402-60-69/7037 -cpu-mc-6803/ )
Værre er det nok med den kode/program, der ligger i de to EPROMs (27128). ICerne i sig selv er nok nemme at skaffe - de sad i alt mulit udstyr i 80'erne - men så skal de lige programmeres ... med det rigtige program.
Hvis I har et sæt der virker er det vel ikke helt umuligt at lave et par kopier ?

/søren/4zat

----------
Glemmer du - så husker nettet - bit for bit.
færdes også på http://rdeforum.dk

Redigeret 27/04-18 21:04
#8  27/04-18 21:32
Peter Andersen (peel.dk)
Indlæg: 519
Svar til #7:

Nej - processoren er med ROM og uden eksterne eprommer. Så det duer ikke at købe en. Det SKAL være en original fra SKANTI.

Jørgen Kragh og andre: hvis nogen har en kopmlet manual til 8750 vil jeg meget gerne låne den til indscanninge. Den manual jeg har, og som du henviste til Jørgen, er uden de store diagrammer. Dem må man så fiske ud af 8250'eren - og de er ens for ATU'en, men hvad der ellers er af forskelle er jeg faktisk ikke klar over.

Jeg har BIN filerne til resten af 8750'eren - dog ikke til ATU'en som før sagt da den har indbygget ROM.

Peter

#9  27/04-18 21:34
Jørgen Kragh
Indlæg: 643
Svar til #7:
Det er en MC6805R3 altså et OTP fætter. Det er processoren i CU'en og på Control Board der er MC6803 med løse EPROM'er.

Man kan få nye programmerede ATU processorer hos diverse marine service firmaer for ca., USD 200. Jeg aner ikke om man kan finde HEX-filen et eller andet sted, så man selv kan lave en ny processor.

mvh

Jørgen
Ternet skjorte og seler giver hver 2 dB

Redigeret 27/04-18 21:36
#10  27/04-18 21:44
Peter Andersen (peel.dk)
Indlæg: 519
Svar til #9:

Hej Jørgen

Det er ikke en OTP men en CPU med factory mask ROM - dvs. den er lavet fra fabrikkens side. Den er IKKE mulig at programmere selv, hvis man fx. kunne købe den blank.

Peter

#11  27/04-18 22:35
Hans-Jørgen Petersen
Indlæg: 313
Svar til #10:

Jørgen har delvist ret!

CPU'en i den afbildede version af Skanti tuneren er en maskeprogrammeret kreds, som Peter skriver, men den blev ret hurtigt afløst af OTP kredsen MC68705R3CS (100% kompatiel).
CPU'en er - uanset typen - kodelåst. Man kan altså IKKE læse inholdet i (EP)ROM'en og fremstille en kopi.

Der findes i øvrigt to rigtig gode artikler der beskriver det anvendte tunerprincip, nemlig:
"Fast antenna tuners" Proc HF 86, Nordic Shortwave Contference, ISBN 91-7810-658-3
og
"Antenna Matching Systems" Third Quarter 1985 Global Communications.

Begge er forfattet af konstruktøren bag Skanti ATU'en.
Artiklerne har kunnet findes/skaffes via DTU Bibliotekek.
Jeg ved ikke om det stadig er tilfældet.

Mvh
Hans-Jørgen

#12  28/04-18 16:30
Jørgen Kragh
Indlæg: 643
Svar til #11:
Hejsa

Du har ret, men nu ville jeg ikke begynde at gå alt for meget i dybden med den ATU. Buskabet er jo i og for sig bare at det er svært/dyrt at skaffe en ATU processor.

Umiddelbart ligner den tuner Ole fat i, en meget tidlig udgave, siden kassen ikke er malet, og der mangler afskærmning over processoren. Det kan man finde ud af ved at tælle antal skruehuller til låget, og ved at kigge på kondensatorerne i de to banker.

Er der 6 eller 7 huller til låget, og er der kødbenskondensatorer i bank I?
Der var også i de tidlige udgaver glaskondensatorer i de små værdier i bank II.

mvh

Jørgen
Lang livrem giver -1 dB pr cm over 73 cm

#13  28/04-18 17:32
Hans-Jørgen Petersen
Indlæg: 313
Svar til #12:

Halløj

Jamen, du har har da så ganske ret Jørgen.
Har iøvrigt hørt, at træsko gav +10 dB her :-)
Og lad os så lade den gamle æske hvile i fred.

Mvh
Hans-Jørgen

Redigeret 28/04-18 17:33
#14  01/05-18 00:34
ole püschl, OZ1OP
Indlæg: 116
Svar til #13:
Tak til alle for gode svar og en speciel tak til Jørgen OZ7TA, som har serviceret mine spørgsmål yderligere på EDR forum

#15  01/05-18 12:48
Daniel Buch - OZ8AES

Indlæg: 88
Kunne det ikke være et fint projekt at erstatte den originale CPU med en Arduino da det forlyder til at der findes en del med defekte CPU'er ude i landet.....

vy 73 de
OZ8AES / Daniel

#16  01/05-18 18:17
Jørgen Kragh
Indlæg: 643
Svar til #15:
Hejsa

Tjaa, jeg ved egentligt ikke hvor mange ATU'er med defekt/manglende CPU der er i omløb. De fleste defekte er MEGET defekte pga. lynnedslag eller brand i printet.

Men ideen med en Arduino er ganske god, og det er ret let at lave. Algoritmerne er kendt, de har været beskrevet mange steder, så i og for sig skal man bare interface arduinoen til de eksisterende relælatche og interfacekredse.

mvh

Jørgen
