Er der nogen der er bekendt med denne "morsenøgle"?

Hej igen alle medamatører :-)

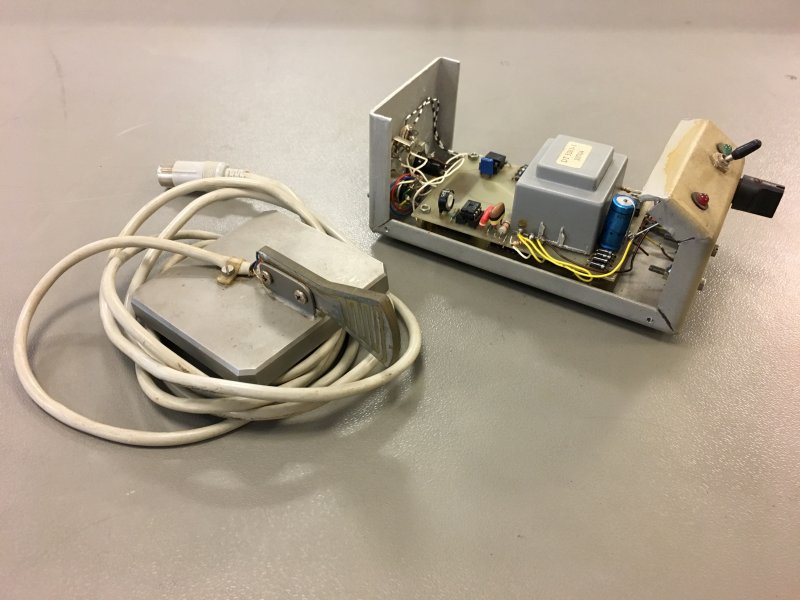

Da jeg nu er i gang med at lære at morse, fik jeg denne "nøgle" af min far, som han engang havde købt på en auktion.

(SE VEDHÆFTEDE BILLEDER).

Jeg vil så høre, om der er nogen der kender den og evt. er stødt på nogle diagrammer over den?

Vy 73 OZ1TUT // Claus S. Hermann

Svar til #1:
Hej Claus

Der er tydeligvis en hjemmebygget konstruktion, så med mindre konstruktøren ser den, kan det nok blive svært.
Den afbildede manipulator ser lidt underlig ud. Jeg kan være i tvivl om hvor vidt det er en manipulator. En sådan skal kunne bevæges fra hvilestilling til både højre og venstre og elektronikken skal så frembringe henholdsvis prikker og streger.

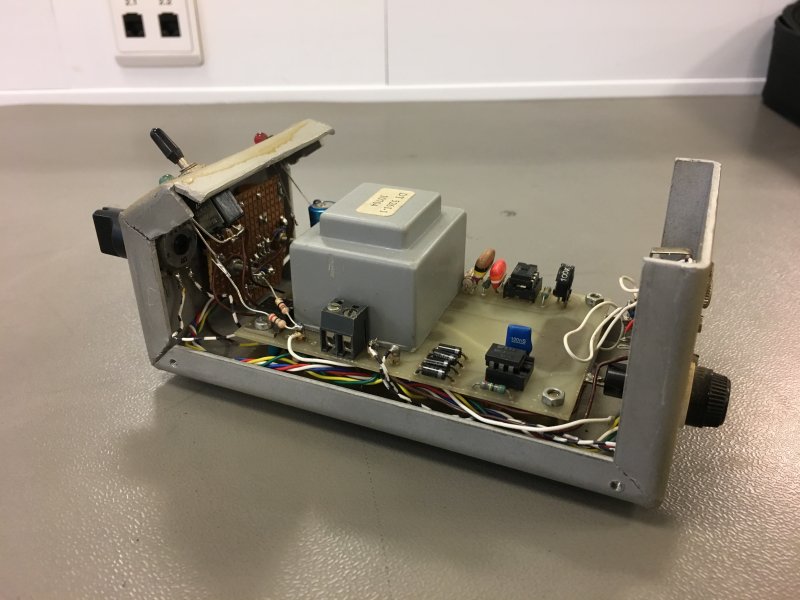

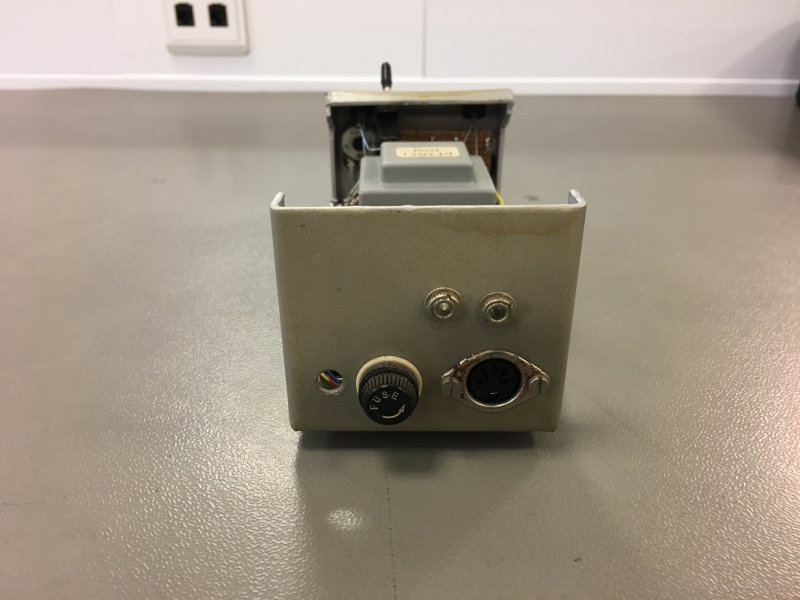

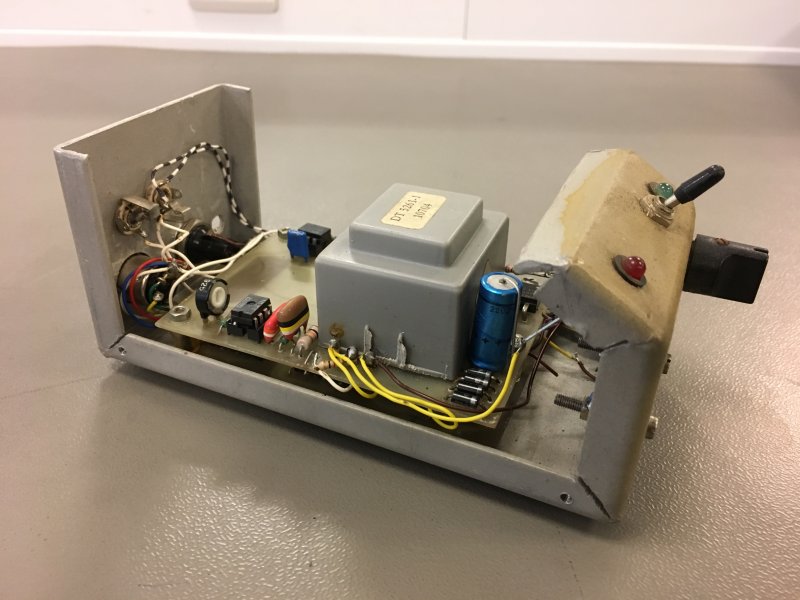

Selve kassen indeholder så vidt jeg kan se en strømforsyning (transformator og fire ensretter dioder mv.) Det kunne se ud som om der er terminal klemmer til at tilslutte 220V; men det ser ikke ud til at der er monteret en 220 V ledning.
Der er også 4 andre dioder, hvad de så er til?

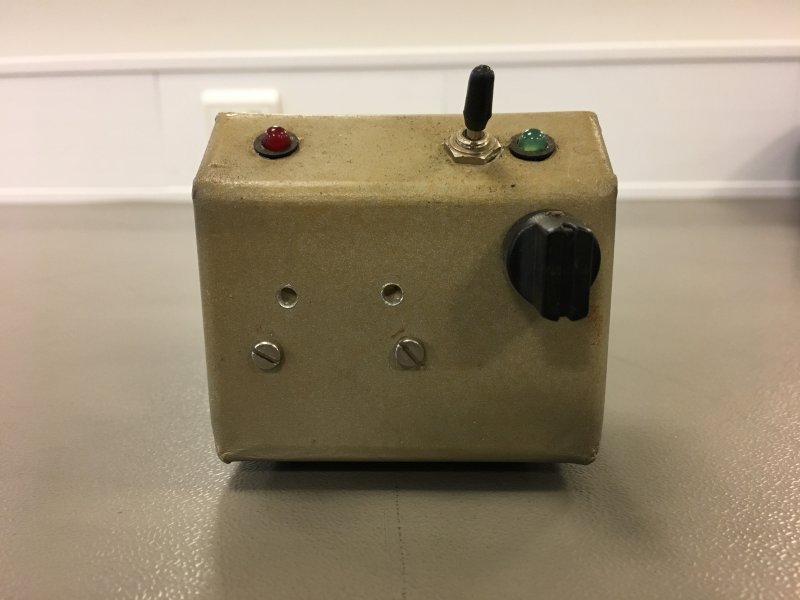

Den elektronik der sidder bag på fronten er ikke til at se.
Det kunne måske hjælpe, hvis du kan oplyse de to ICers mærkning. Den ene er i øvrigt med kun 6 ben, så måske er det bare et relæ?
Hvis det er andet end blot en morsetræner (tonegenerator) så er det sansynligt, at det er en ret simpel udgave af en elektronisk nøgle, for der er tilsynelademnde ikke megen elektronik i opstillingen.

God fornøjelse med morsetræningen

Vy 73

Flemming, OZ8XW

Svar til #1:
Det kunne være en hjemmebygget Cutis Keyer som i sine tider var en af de bedre..

Svar til #3:

https://www.zl2pd.com/keyer.html

Svar til #1:
Hej Claus.
Selve manipulatoren er en følsom fætter; berøringsfølsom... Der er ikke nogle mekaniske dele der kan bevæge sig, men prøv at slå "capacitive touch keyer" op på nettet.... Det er mere end 40 år siden, at jeg så en sådan hos 1CFN Kjeld; fint udført i syrefast stålplade...
Der er delte meninger om det er godt eller skidt at bruge en sådan manipulator...
Elektronikken kan der ikke siges så meget om; den 8 benede chip kunne være en 555 som medhørs osc, og den 6 benede kunne være en opto isolator til galvanisk adskillelse af nøglen fra senderen...

Svar til alle:
Hej alle sammen.

Tak for svar. Jeg har fået liv i den og kan taste på den. Men den trænger nok til en justering.

Jeg tror dog jeg skal have fat i en anden keyer, da den hér godt nok er følsom og ikke kan justeres på nogen måde. Så har man lidt for fugtige fingre, så bliver den ved med at taste.

Så hvis der er nogen der har et godt bud på en begynder keyer (paddle), så råb endelig højt:-)

Vy 73 OZ1TUT // Claus S. Hermann

Svar til #6:
Hvis du ikke vil lave en selv af fjederstål / savklige kan jeg varmt anbefale denne:
http://www.kent-engineers.com/TWINinfo.htm
Den tog nemlig røven i den grad på en af vores mest dedikerede CW operatører, da den matchede de virkelige high end paddler, som han havde.
Kan du følge en samleanvisning uden at begynde at tænke fremad, kan du købe den som kit :-)
Eneste minus, da jeg købte min, var lang ekspeditionstid. 3 uger, så vidt jeg husker.

God fornøjelse, også med de svedige fingre. Det forsvinder med tiden :-)

Svar til #1:

Min vurdering er at det mest interessante befinder sig på hulprintet på bagsiden af fronten. Det er nok bare forstærkere til padlerne men kan også sagtens være keyer-kredsløbet (Curtis, en PIC12 kreds eller noget andet).

Vy 73 de oz1etp/Lars

Svar til #6:

Den af OZ7XF (#7) anbefalede Kent Twin paddle TP1-B kan jeg også anbefale varmt. Dejlig gedigen og tung nøgle.

Prisen for en samlet ligger på ca. 1000,00 kr.

Ellers er det, som i mange andre af livets facetter, et spørgsmål om smag og behag, samt hvad der ligger godt til ens (stive) fingre.

Andre nøgler som kan anbefales er Bencher BY-(1-4), også en fin og behagelig nøgle.
Om den hedder BY-1, 2, 3 eller 4 er kun et spørgsmål om finishen, forkromet, forgyldt etc.

Også Vibroplex har forskellige paddler, f. eks. Square Racer, men der skal du slippe et par tusinde + evt. told.

Mindre kan også gøre det. Her på brugtgrej kan man til tider finde udmærkede nøgler til salg for et mindre beløb.

God fornøjelse, og de svedige fingre forsvinder efter noget tid :-)

Svar til #1

Hej
Der er ingen tvivl om, at de anbefalede manipulatorer er af høj kvalitet.
Jeg vil bestemt også anbefale en manplator med to bevægege arme.
En berøringsfølsom er efter mine erfaringer noget sværere at lære at betjene.
Som ny er det nok noget af en investering, så hvis du er interesseret, så har jeg en komplet nøgle med indbygget manipulator (dog ikke af samme høje kvalitet) stående.
Det er hjemmebyg ( over en accu-keyer).
Den er du velkommen til at låne for en periode, så du kan se, om en elektronisk nøgle er noget for dig

Ring ellervskriv evt. hvis det har din interesse.

Vy 73

Flemming, OZ8XW

Svar til #9:

Jeps - den Kent key er ret i orden!
Virkelig godt lavet.
Ved ikke om den stadig kan købes som samle-selv-sæt for så var den lidt billigere....et par hundrede kroner billigere end den færdigsamlede synes jeg at kunne huske. :-)

Mvh Henrik
