Anritsu MS2601A Spectrum analyzer.

Hej

Er der nogen der har erfaring med denne ?

På forhånd tak.

mvh
Bent

Hej Bent

Jeg har en 2601B. Den lever fint op til forventningerne.

Hvad vil du vide?

OZ3H, Arne

Svar til #2:
Hej Arne

Mange tak for svar.
Jeg har fået fat i en 2601A som efter sigende skulle være OK.
Jeg kan dog ikke få noget signal på skærmen.
Jeg vil meget gerne have lov til at ringe dig op, hvis ok, for at få lidt at vide om hvad jeg kan have gjort forkert og endvidere få nogle fiduser til forskellige måleopstillinger.
Hvad siger du til det ?

Mvh
Bent

Svar til #3:
Hej Bent
Jeg er bange for, at jeg ikke har noget bud på hvad der er galt, men du er velkommen til at ringe. Måske kan vi pejle os ind på noget?
Nr. i brugerprofil er OK.

Hilsen
Arne

Svar til #4:
Hej Arne

Jeg vil gerne ringe dig op i morgen aften ved 19:00 tiden, så ser jeg om der er nogen hjemme.
Har fundet dit tlf. nr.

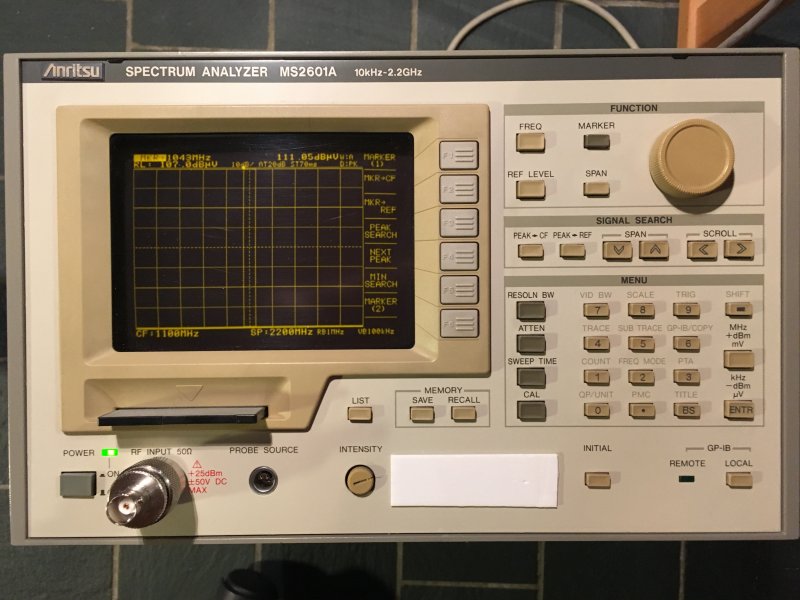

Vedlægger 2 fotos.
Spectrum analyzeren er taget ud af drift for år tilbage, men den er på ingen måde mishandlet eller lign.
Det er et godt udgangspunkt.

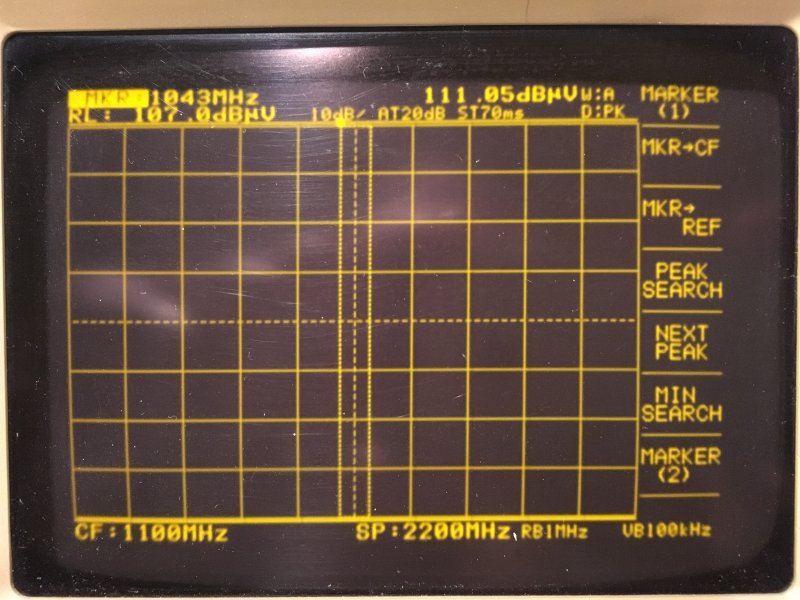

Når jeg trykker på INITIAL ser du på billedet hvad der vises.
Når jeg tilsluttet min lille XG2 signal generator med 50 µV ud ser jeg ingen ting på skærmen.
Er dette signal for svag til at den kan måle på det ?
Hvad er i så fald det laveste signal den kan måle på ?

Vi kan tage en lille runde omkring indstillinger mv. i morgen.
Det glæder jeg mig til.

Mvh
og god aften.

/ Bent

Svar til #5:
Hej Bent,
du har sat dit referenceniveau (den øverste linie på skærmen ) til 107dB over 1 uV, derved kommer dit trace til at ligge under skærmen.
Tryk på REF LEVEL tasten og drej på knappen til du får et trace I bunden af skærmen. Du kan se REF LEVEL I øverste venstre hjørne af skærmen. En passende værdi hvis du vil se 50uV er f. eks. 60 dbuV.

Hilsen

Frank

Svar til #5:
Hej Bent

Ja fint. Vi snakkes ved.

Hilsen
Arne

Svar til #6:
Hej Frank

Tak for din tilbagemelding.

Jeg har prøvet at ændre på Ref Level som du har foreslået samt diverse andre ting.
Men der er ikke noget at se overhovedet.
Heller ingen støj nederst.
Det er måske ikke de bedste tegn.

Har du også en Type MS2601 ?

Nu vil jeg lige have læst lidt mere i manualen.

mvh
Bent

Svar til #8:

I så fald er den defekt. Hvis du ikke kan se dit støjgulv, så er der noget galt.

Ellers er der ikke så meget i det. Det nemmeste er blot at du sætter et kabel i 50Mhz referenceudgangen bag til, op til indgangen. Tænder apparatet, trykker INIT (for at nulstille) og indtaster 50Mhz som frekvens, og fx. span som 10Khz og amplitiude som 0dB. Og så skulle du gerne have dit signal. Har du ikke det, er den defekt.

Jeg har skiftet defekt transistorer i lokaloscillator i en engang, men ellers har jeg ikke hart noget med dem at gøre. De er nogle gamle low-end SA'er, men ellers ret velfungerende som der har været solgt mange af.

Peter

Svar til #8:
Hej Bent,
jeg har en der kan kannibaliseres til parts.
Hilsen

Frank
frank@kalima.dk

Svar til #1:
Hej
Kender ikke den direkte, men det ER min erfaring efter 40 år +, at 50-60 % fejl på ældre ting ER PSU fejl. Jeg ville absolut starte der.

GL og VY 73 de OZ5IQ, Kim

Svar til #10:
Hej Frank

Tak for tilbudet.
Nu ser vi hvad der sker hen over weekenden.
I værste fald kommer jeg tilbage.

mvh
Bent

Svar til #9:
Hej Peter

Tak for tilbagemelding.

Det vil jeg prøve.
Jeg skal lige have bladret i manualen for at se hvilke knapper jeg skal trykke på.
Jeg er jo så absolut novice med hensyn til denne.

mvh
Bent
