B&O øretelefoner

Hjælp søges

Jeg har fået et sæt øretelefoner til reparation fra en kollega hvor der er afbrudte forbindelser i det støbte 4 polede phono plug.
Er der nogen som har kendskab til hvilke farve litzetråd som skal forbindes til de 4 kontakter i stikket?

På forhånd tak

Svar til #1:
Hej Svend, long time no see,
Nææ, men kik i det andet stik, der er sikkert kun een farve der er til h hhv venstre.
Gæt.

VH Kim, OZ5IQ

Svar til #1:
Hej.

Det må vel være et fire-polet 3,5 mm. Jack-stik, der er tale om.

Her er en side hvor, der omtales en type med 3 poler - ved ikke om det kan hjælpe lidt i sagen......


https://www.google.dk/url?sa=t&rct=j&q=&esrc=s&s ource=web&cd=21&cad=rja&uact=8&ved=2ahUK EwjN_7zylpXeAhVso4sKHUqeCGcQFjAUegQIAxAB &url=https%3A%2F%2Fwww.fogma.co.uk%2Ffog gylog%2Farchive%2F325.html&usg=AOvVaw265 azVV8uF_5nonlCVvBIF

Og, her er noget mere:

https://www.google.dk/search?q=four+pole+3.5+mm+ stereo+jack+wiring+diagram+with+mic&tbm= isch&tbo=u&source=univ&sa=X&ved=2ahUKEwj eqre1nZXeAhXtw4sKHT9XCGUQsAR6BAgFEAE&biw =1024&bih=635

Svar til #1:
Hej Svend.
"Hjælp søges"
"På forhånd tak."
Du bliver nød til at svare tilbage.
Er opgaven løst ?

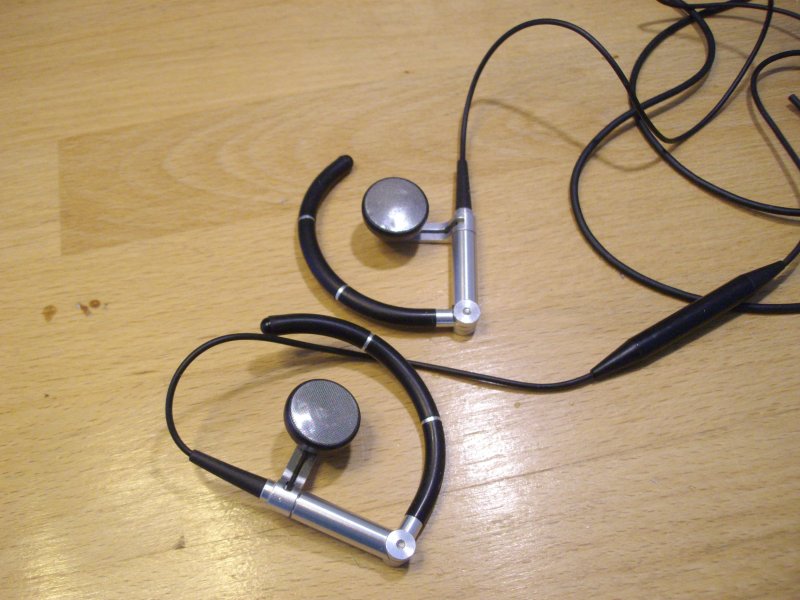

Dit billede viser bare selve øredelen.
Hvis den er med 4polet jack er den f.eks. en B&O 3i,
og er den med 3polet jack f.eks. en B&O A8.

Skal der et nyt 4polet stik på ?

Selve øresneglen fra B&O, er opgivet til 19 Ohm,
men det er jo kun kapslen.

Farven på litzetråden er standard, rød-grøn-skærm.

mvh Jan

PS. Generalt kunne et Forum være et fantastisk og
hurtigt stykke værktøj, hvis folk var ligeså ivrige,
til at svare tilbage, som til at spørge.

Svar til #4:

Hej Jan

Det er et 4 polet som jeg skrev i mit indlæg

Der kan være 2 muligheder for reparation
1.At fjerne al plasten fra det eksisterende stik og så lukke det med krympeflex
2. At bruge et eksisterende stik med kabel og så forlænge det med denne.
Jeg hælder til sidstnævnte.
Begge løsninger krævet at jeg kender farvekoden.
Der sidder i øvrigt en lille boks på kablet hvor der kan skrues op og ned ved hjælp af 2 trykknappe
Denne elektronik forsynes sikker fra mikrofon forsyningsspændingen
