Hjælp til Yaesu FT847

Min FT 847 skal have udskiftet MEN/VFO CH omskifteren
Jeg har allerede fået reservedelen

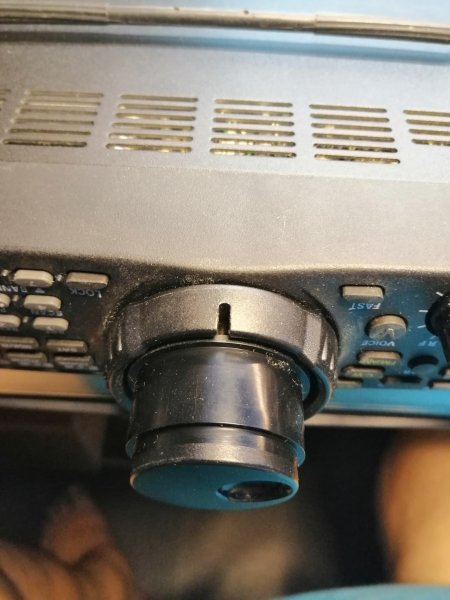

Jeg skal have alle knapper af, samt forplade kan jeg se på den exploderede tegning. Men den store VFO knap , hvad skal der bruges af værktøj for at få den af. Jeg kan se at jeg skal ind via udskæring på billedet, men hvad er der inde i dette hul. torx krydskærv, eller unbrako.
se på billede
på forhånd tak brandmanden

Svar til #1:
Hej der sidder en lille unbrako. vh Jesper

Svar til #2:
mange tak,kender du størrelsen, evt. målt med en skydelære

Svar til #3:
Hej Erik

Jeg har haft gode resultater ved at prøve mig frem. Er nøglen for lille, tager den ikke fat i pinolskruen. Er nøglen for stor, kan den ikke komme ned i sekskanten. Hvis den passer, men alligevel ikke kan løsne pinolskruen: Nøglen er i mm-mål og skruen er i tomme-mål (eller omvendt). Når alt er forsøgt uden resultat: Find en torx-skruetrækker, der passer meget stramt ned i pinolskruens sekskant - det kan klare selv meget genstridige tilfælde :)

Venlig hilsen
OZ9MO / Jarl

Svar til #1:
jeg mangler også sådan en knap til min, hvor var du heldig at finde den. har søgt næsten overalt :-/

Svar til #5:
Nu er det ikke drejeknappen der mangler, men omskifteren inde bag ved der er defekt.
Søg på ebay med yaesu q9000704
koster 35USD fra taiwan

Svar til #5: hvis du går ind på google og skriver service manual yaseu ft747 så er der en tegning med alle stumper med bestillings nummer ja selv den mindste skrue kan du få, jeg plejer at kontakte ham jeg handler med ,han får det fra yaseu i tyskland og det er ik dyrt som mange tror og så slipper du også for toldgebyr hvis det er over 80 kr incl porto

Svar til #7:
Lyder fint takker :-)

Svar til #1: og tnx. info til 7
Hej Erik

Du kan jo komme til Kumlehuse, midt imellem Roskilde og Osted, så skal jeg kikke på det, Betingelse er, at du selv ER til stede.
Hygge og kik nerned :
Kim , OZ5IQ

Svar til #1:
Tak for hjælpen alle sammen.
Det var en unbrako nr 1 metric der passede.
Havde jeg dog bare vist, at når man skal skille printet,
skal man have selve knappen af on/off omskifter.
Ja, den gik selvfølgelig i stykker. Ny bestilt på ebay, kommer fra England.
Bestilte 2 stk da de kun koster 4,95£ + fragt 3.30£.
Så nu må det ligge adskildt indtil afbryder kommer.
Vy 73 de Brandmanden

Svar til #10:
Hej Erik.

Husk at "brokoble" den nye omskifter, så begge kontakter bærer strømmen, istedet for (som originalt), det ene kontakt-par.
Jeg kan ikke huske hvor tippet kommer fra, men det stammer fra en OZ'er.

Mvh Ebbe, ex oz1esc.

Svar til #11:
Tak for dit råd Ebbe, jeg vil se på problemet når jeg får den nye kontakt i hånden. Printbanerne til kontakten er meget tynde, så det er nok ikke den store strøm der går i kontakten. Jeg tror mere på at det er der hvor kontakten er på hold/on der er det svage punkt. min kontakt gik jo i stykker på dette område da knappen skulle af.

Svar til #12:
Errik, du kan sagtens få de on/off kontakter herhjemme, jeg har skiftet en del af dem efterhånden, og har altid reserve af dem liggende.
Der går faktisk en ret stor start strøm igennem on/off kontakten ved opstart.
Det er netop derfor denne kontakt har for vane at brænde af, så den har desværre en begrænset holdbarhed før kontaktsættet brænder af. Af samme grund ligger der en mods på nettet, som beskriver hvorledes man indsætter et 12 v relæ til at aflaste den lille kontakt.
P.S. Skiftes kontakten med en alm loddekolbe 2-3 gang, har print banerne det ikke godt længere, og husk, selve kontakten kan heller ikke tåle ret meget varme, da den bliver deform og går i stykker, så pas på når du lodder den i, så lidt varme som mulig.
Venligst Francis

Svar til #1:
Hej ALL FT847 brugere
I rådes til, at løfte låget, når garantien er udløbet og så . Idet det ER en standard - fejl på FT847 at startstrømmen ER så stor, at den klart underdimentionerede afbryder, brænder af. LØSNINGEN er at benytte begge kontaktsæt i afbryderen, som bare loddes paralelt . Så således har min klaret det fint i 10 år.

VY 73 de OZ5IQ, Kim Roskilde

Svar til #14: Kim:

Ja det er lidt interessant, for jeg kunne have skrevet, skal skiftes ca. hver 3 år, men har i realiteten noget med at gøre hvor mange gange kontakten bliver aktiveret hver dag.
(Så er det 2 x daglig i 365 dage = 730 gange årlig, eller bare 1 gang hver anden dag 182 gange om året)
Kan du se forskellen Kim, derfor skrev jeg ikke at kontakten kan holde i ca.3 år, men er afhængig af brug.
P.S. Jeg havde ikke tænk på at din metode også var en options, men tak.
Francis

Svar til #15:
Efter en nabo-amatør havde været ude for denne fejl 2 gg, undersøgte jeg problemet. Problemet skyldes 1) en underdimentioneret on/off afb I kombination med den store startstrøm. Så enten lægges begge kontaktsæt parallelt eller også, som jeg har gjort - simpelthen kortsluttet kontaktfunktionen.
Det må være Columbusægget !
Jeg er ikke bekendt med witchfejlen I 1), men burde let kunne afhjælpes.

VY 73 de OZ5IQ, Kim

Svar til #15:
Hej Francis
Jeg har arbejdet som tekn.support i maange år, så denne type fejl kan klares ved at gøre som jeg har anbefalet andre, at lægge kontaktsættene parallelt, eller som jeg selv valgte - at kortslutte selve on/off funktionen - den sidder jo også på PSU´ en .
men sørgeligt, at YEASU ikke finder en bedre switch eller sætter noget selvinduktion ind i selve PWR ledningen, så startstrøm / inrush strømmen begrænses.
Men det var noget helt andet, hi.
VY 73 de OZ5IQ, Kim Roskilde

Svar til #17:
Kim. Ja men yaesu kan ikke bare..der er ikke plads til andet matriel, med mindre at de samtidig laver om på print udlæg forplade o.s.v, men de kunne i det mindste have aflastet det eksisterende med en FET som soft-start, eller et relæ, så var problemet løst, men det gad man vist ikke.
Modellen har været markedsført i mange mange år og de eneste der har gjort noget ved de små fejl, det er os selv og mods.dk. Det er nok det apparat der er lavet flest ændringer på, men jeg piver ikke, jeg har stadig 2 modeller jeg aktivt bruger og det er nr 5 og 6 i rækken af ft-847 jeg har + en ekstra som reservedel. hej hej

Her er en mulig løsning på problemet med den underdimensionerede switch:
http://www.ok2kkw.com/00003016/rx_switch/supply _switch_ft847_en.htm

/søren/4zat

Svar til #19:
Den lette løsning er at sætte en kontakt på 12v DC ledningen og tænde og slukke via kontakten og så bare sørge for at radioen altid er tændt på den famøse underdimensionerede indbyggedekontakt.
Eller man kan bare tænde og slukke for strømforsyningen. Det har jeg selv gjort i årevis på mine radioer. 1 Hovedafbryder tænder alle mine radioer på en gang, det har aldrig givet problemer.

Et par løsningsforslag, hvis man ikke har så gode loddeevner eller hvis synet ikke er hvad det har været.

Tænk på at mange ikke vil røre ved radioer der er loddet og skruet i i forbindelse med gensalg. De kan være umulige at komme af med. Det slipper man for med mit forslag.

Svar til #20:
Hvis først skaden er sket :-( er man nødt til at udbedre den. Hvem vil købe en defekt radio ?
