Tidsskriftet "Walkie-Talkie" og Super Scanner ant.

Denne tråd er lukket for nye indlæg

#1  06/02-19 11:43
Thomas Gosvig
Indlæg: 67
Hejsa.

Lad os starte med selve spørgsmålet:
Har en venlig sjæl stadig tidsskriftet ”Walkie Talkie” stående på hylderne, og måske kan hjælpe mig med at gense en artikel?
Tidsskriftet som må være fra årgangene omkring 1980 omhandlede en fasning af 2 halvbølgeantenner.
Forfatteren beskrev i artiklen, noget med man kunne vælge ”Langsgående” eller ”Tværgående” udstråling.
Jeg mener at huske at artiklen var skrevet på sort baggrund med hvid tekst, hvis du skal i gang med at lede.:-)
Jeg forstiller mig artiklen kunne have heddet noget med ”Langsgående dobbeltantenne”, uden dog jeg kan huske overskriften.

____

Selve baggrunden for min søgen;
Jeg har en plan om måske at bygge den første ”Kæmpe antenne” jeg så som nystartet radioknægt.
Da jeg meldte mig ind i den lokale walkie-talkie klub, som dengang, ligesom nu, hed Sigma og holdt til hos det mange i dag kender som EDR Ballerup Afd., havde de den sagnomspunden ”Super Scanner” antenne på taget af deres foreningslokaler.
En antennetype som gamle radiofolk stadig får våde øjne af, når de hører navnet på.

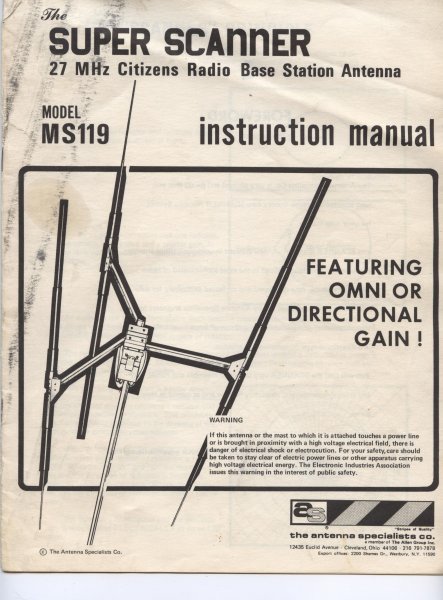

Den var lavet af ”The Antenna Specialists Co.” og havde model navnet MS119.

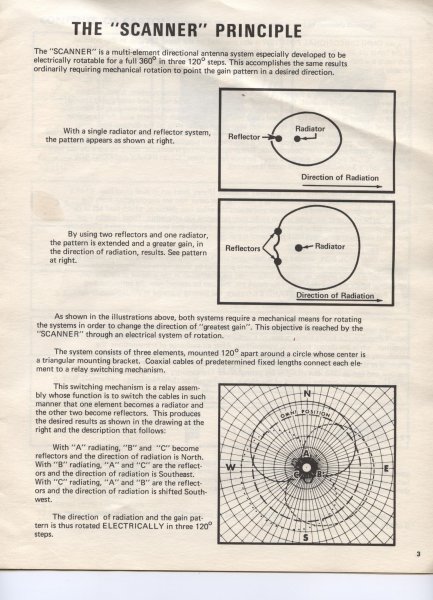

Den fandtes i lidt forskellige udgaver, men grundlæggende var ideen den, at systemet bestod af 3 dipol antenner, som via et omskifter arrangement kunne vælges til 3 forskellige retninger, men samtidig så også en rundstrålende indstilling.

For at kunne udføre denne tryllekunst, var det selvfølgelig noget med afmålte fasekabler, en omskiftbar stub mm.
Man brugte så 1 stråler og 2 reflektorer, til blandet andet at få en bredere hovedstråle, og behovet for en rotor var der så ikke.

Der findes mange beskrivelser af ”Phased Arrays”, og også tidsskriftet OZ har behandlet emnet flere gange, i tidens løb, med blandt andet 40M fieldday systemer mm.
Disse kunne jo godt skaleres hen på de bånd som man ønskede sig.

Meeen, her kommer så min udfordring;

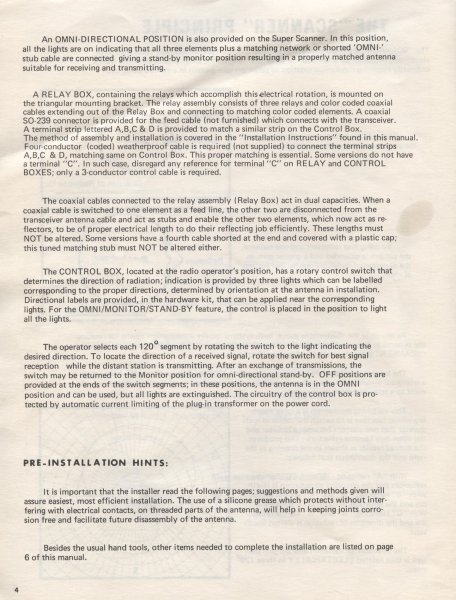

Jeg har den fulde manual over ”Super Scanneren” og den er bare spækket med stumper og dele og dimser og dutter.
Så for at gøre det nemt for mig selv, havde jeg tænkt mig at benytte mig af billige halvbølge antenner.

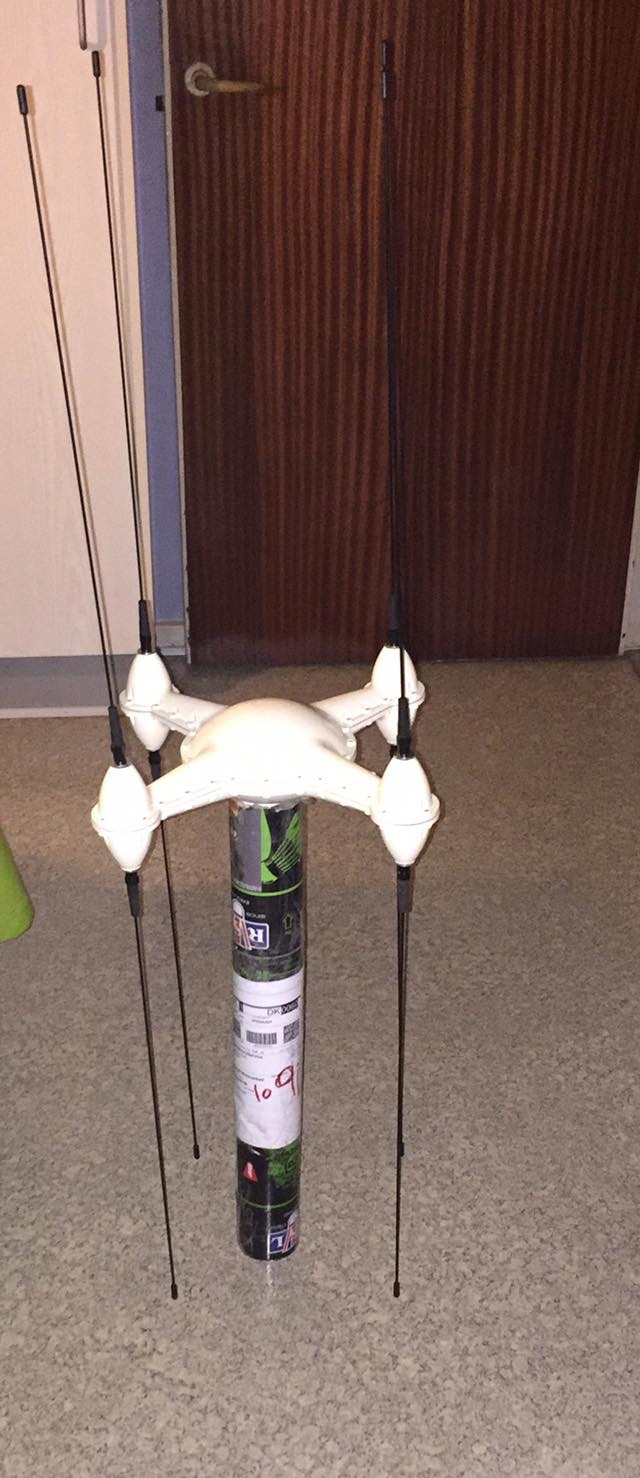

Altså købe 3 færdige ½-bølge antenner, og lave et ”Bundbeslag” ala en stjernefælg til en cykel, og opsætte antennerne på hver sin ”eger” og lade ”navet” være der hvor systemet bliver fastgjort til min mast.
Så er der ”kun” omskifterarrangementet og fasekablerne tilbage..:-)

Men kan man mon det?
Jeg har ikke helt fintænkt på centerfødet dipoler contra endefødte ½-bølge antenner endnu, og om man rent faktisk kan slippe afsted med at lave det samme med sidstnævnte med disse stubbe, fasekabler mm. Umiddelbart ville jeg da tro det skulle kunne lade sig gøre uden problemer.

…og DERFOR vil jeg så gerne gense den artikel, som jeg allerøverst efterlyser.
Det er den eneste artikel, jeg kan komme i tanker om at have set, som baserer sig på sammenfasede endefødte ½-bølgeantenner.

Har nogen i øvrigt yderligere oplysninger eller kommentarer, skal de naturligvis være velkomne til at dele dem med mig.

Thomas/OZ1JTE

Redigeret 08/02-19 14:28
#2  06/02-19 15:30
Søren Edvardsen OZ3SED/5P5SE/HT159

Indlæg: 203
Svar til #1:
Hej Thomas
Den har jeg også kigget lidt på, men venter lige til de nuværende projekter bliver færdige..

medsendt er en manual til antennen..

Vy 73 de oz3sed
Søren


Vedhæftede filer: super_scanner_ms119_om.pdf
#3  06/02-19 17:04
OZ1BPZ Claus Christiansen
Indlæg: 1655
Svar til #1:
Den med 2 halvbølge er beskrevet i oz og den er nem at lave. Vi brugte den på fieldday i sin tid :-)

----------
OZ1BPZ / 5P1CC

Livet er for kort til KW manikere......

#4  06/02-19 20:52
Jan Wolff
Indlæg: 3
Svar til #1:
Hej intressant har tænkt på noget lign.
Måske kan du finde noget intressant her:
http://www.hamuniverse.com/10metersuperscanner. html
/OZ1HCJ

#5  07/02-19 22:56
Johnny Zaar 5P1A

Indlæg: 57
Svar til #1:

Held og lykke med projektet, det er en god antenne.

Har selv lavet denne model til 145 MHz.

#6  08/02-19 14:26
Thomas Gosvig
Indlæg: 67
Hej igen.

Tak for de gode links og kommentarer.
Glædeligt at se denne antennetype ikke er helt glemt, og det stadig spirer med gode ideer og tanker omkring den.
...også tak til dem som har forslået at bruge færdigkøbte antenner, som nemt kan fås som centerfødet dipoler.

Igennem et par andre henvendelser, kan jeg fornemme der er lidt af en udfordring i, at få denne antennetype til at virke som man forstiller sig den burde.
Om den nogensinde har været ”perfekt”, er svært at sige, men kommentarer om mystiske loops og ”omvendte” retninger end dem man forventede, selv om man har gjort sig særdeles umage med konstruktionen, giver lidt rynker i panden.
Man ville nok gøre sig selv en tjeneste ved at begrænse ideen til 2 dipoler til at starte med, og så se hvad man kunne vride ud af dette mht. retninger, ”Rundstrålende” osv.
Men da det hele kun er for sjov, så er der jo kun en måde at danne sig sit eget indtryk af antennen på, og det er at gå ud i værkstedet og komme i omdrejninger..:-)

Thomas/OZ1JTE

p.s. Tak for manualen i #2. Den er lidt anderledes end min. Hvis nogen ønsker en kopi af den jeg har, så bare skriv. Der er vist en del flere sider i min, men den fylder 12 Mb, så jeg forstiller mig ikke den kan vedhæftets her.
De ekstra sider er noget med troubleshooting mm.


Redigeret 08/02-19 17:10
