Bourns potentiometer

Hej.

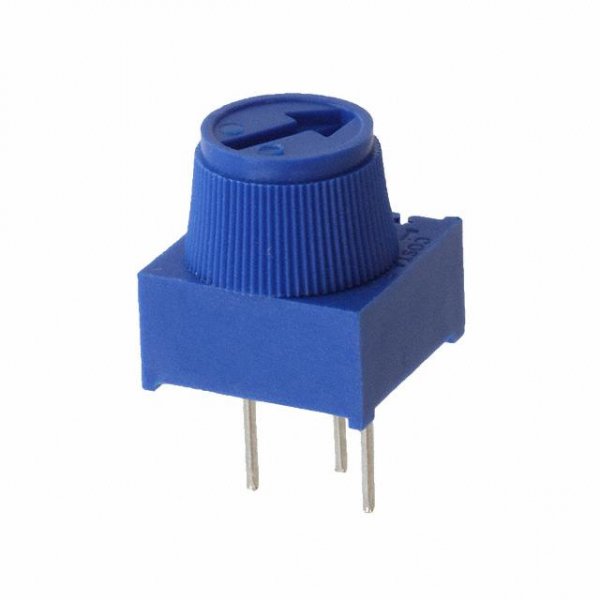

Er der nogen herinde på Brugtgrej, som ved noget om denne type potentiometer.

Kan selve drejeknappen tages af akslen - oder was ?

På forhånd tak
Steen

Svar til #1:
Ja det kan den...en hobbykniv ind under så...
Ole

Svar til #1:
Hej
Hvis du ellers skal bruge en anden knap, så vær lige opmærksom på, det ER 1/4" (tomme) aksel.

GL VY 73 de OZ5IQ, Kim

Svar til #3:

Hej,

Jeg mener, at der findes flere af Bourns potmetre med 3,175 mm. (1/8") aksel og 1/4" lyder lidt voldsomt på dette lille "hus" (ca. 10 x10 mm.)

Er der nogen, som kender den eksakte diameter + længde af akslen (måske en eller anden har et sådant pot.-meter liggende) ?

Pft.
Steen

Svar til #1:

Datablad her: https://www.bourns.com/docs/product-datasheets/3 386.pdf?sfvrsn=1b7dca91_7
Din fysiske udformning finder du nederst i højre hjørne på side 2. Det er en trimme potentiometer med en levetid på 200 justeringer!

vh erik

Svar til #5:

Hej Erik.

Jeg har selv downloaded dette datablad, men det hjælper desværre ikke, fordi der er ingen oplysning på selve akslens dimensioner.
Det er dyrt, at bestille en række potmetre hos Mouser Sweden, så det er meget vigtigt for mig, at have de rette dimensioner på akslen, inden jeg bestiller.

Vh.
Steen

Svar til #6:
Ring til dem!

vh erik

Svar til #7:

Nej, jeg kan godt vente indtil der dukker noget op - det er ikke nogen hastesag.
Man kan umiddelbart godt købe nogle med 3,175 mm. aksel og tilpas længde på denne, men men - de har selvfølgelig ccw retning i stedet for cw, som jeg skal bruge.....
Selve benstillingen er også vigtig i samme forbindelse - der er ikke de helt store muligheder i systemet.
De oprindelige potmetre er desværre udgået, så jeg må ty til en lignende type af Bourns modeller.

Svar til #8:
Jeg brugte googles "omvendt billedsøgning" og faldt bl.a. over disse - mon det kan hjælpe ?

https://www.aliexpress.com/item/MCIGICM-Potentio meter-kit-1K-5K-100K-10K-Ohm-Breadboard- Trim-Potentiometer-With-Knob-For-Arduino /32862460464.html?spm=2114.12057483.0.0. 5a7f7ec8bpLu8g
-----------------
https://no.frederiksen.eu/shop/product/potensiom eter

Svar til #9:

Hej Søren.

Nej, desværre (jeg er sgu en vanskelig herre :-) ).
Ohm-værdierne passer ikke med det jeg skal bruge - jeg skal helst have dem fra Mouser Electronic eller RS Components.

Det drejer sig ene alene om dimensionen på selve akslen inde under drejeknappen......

Vh.
Steen

Svar til #10:
Vedr. Ohm-værdierne passer ikke, Så sæt du en modstand i serie med potmeteret.

VH Kim, OZ5IQ

Svar til #11:

Hej Kim.

Nej, det går desværre ikke - det er kritisk, fordi det drejer sig om en fast spænding henover pot.m. og midtpunktet skal justeres.

Vh.
Steen

Svar til #12:
Så del modstanden du skal tilføje , op i 2 lige store modstande, altså i begge ender af potmeteret.

Var det columbusægget ? Hi

VH kim

Svar til #13:

Nej, det kommer alt for langt ud - der skal altså kun et pot.m. monteres......

Tråden lukkes hermed :-)

Svar til #14:

Hej igen.

Jeg har nu fået fat i et sådant potentiometer og det var meget nemt at løsne drejeknappen (med to stk. knivblade).
Selve akslen var faktisk brugbar til mit formål og den har disse mål: ca. 3,7 mm. i dia. og 3,1 mm. i længde.
Jeg vil benytte en knap med konisk klembøsning, som skal bores op fra 3 mm. til ca. 3,6-3,7 mm. ved hjælp af en drejebænk (der skal tilvirkes 15 stk. på denne måde).

Alle implicerede parter i tråden takkes hermed for venlig deltagelse.

Venlig hilsen
Steen

Svar til #15:
Tak for feedback. bare flere ville gøre det.

VY 73 de OZ5IQ. Kim
