Kom igang på Oscar-100 for under 100 kr.

Ole OZ2OE har beskrevet hvordan man kan ombygge og bruge et tv-fødehorn fra Harald Nyborg til modtagning af Oscar-100.

Læs mere her:
https://vushf.dk/4588-2/

Og her:
https://vushf.dk/ombygning-af-lnb-til-eshail-2-s atellitten-del-2/

Lidt om den geostationære satellit Oscar-100 og Es'hail-2:

https://www.edr.dk/lyt-med-paa-oscar-100/

https://en.wikipedia.org/wiki/Es%27hail_2

-

Lyt til og se dens repeterede signaler her:

Qatar OSCAR-100 Narrowband WebSDR:
https://eshail.batc.org.uk/nb/

Qatar OSCAR-100 Wideband Spectrum Monitor:
https://eshail.batc.org.uk/wb/

Svar til #1 og 2:

Umådeligt interessant, også G4JNTs artikel med fasestøjsmålingerne.

Og har man brug for en antenne, men ikke gider en TVRO skål, så se her:

https://www.researchgate.net/publication/3265701 41_Low-Cost_and_Low-Weight_Horn_and_Refl ector_Antennas_through_3D_Printing


mvh

Jørgen

Støjniveau: 0,1 dB@11GHz til 58kr
https://www.harald-nyborg.dk/p2792/lnb-single-un iversal-0-5-db

Alle vores transceivere og low-noise antenneforstærkere har et meget dårligere støjniveau.

Man må da kunne genbruge LNBens transistorer til en 2 m, 70 cm og 23 cm antenneforstærker med under 0,1 dB i støjniveau?

Hej

Der er en del skriverier om LNB og EH her: https://groups.io/g/UKMicrowaves/topics

Svar til #4:
De i LNB-er anvendte transistorer har alle et støjtal omkring 0,3 - 0,4 dB, hvorfor de af LNB-fabrikanterne angivne støjtal på 0,1 - 0,2 dB er ren fantasi.

Svar til #6:

Hvad hedder transistorerne der er anvendt?

(vil gerne se i databladet)

Svar til #7:

En transistor kunne f.eks. være BFP842ESD fra Infineon med et støjtal (Noise Figure) på 0,4dB eller BFU760F fra NXP med et støjtal på 0,5 dB. Læg hertil tab i transmissionsvejen (omend kort) mellem antenne og transistor og tab i tilpasningsled. Da forstærkningen jo heller ikke er uendelig, vil den efterfølgende mixer også bidrage til systemets støjtal. Et samlet samlet støjtal mellem 1 og 1,5 dB er realistisk. Det andet er, som Kjeld Thomsen udtrykker det, ren fantasi.

Mvh
Hans-Jørgen

Svar til #8:

De transistorer, som jeg omtaler, er til >10 GHz, som anvendes til EME og i SAT-LNB.

Nyttig læsning om emnet kan findes her:

https://www.vhf.cz/soubory/dokumenty/2015-sem-9- the-challenge-of-lna-for-10-ghz-hb9bbd.p df

Og lige noget om hvordan man måler støjtal:

Noisemanship - the art of measuring noise figures nearly independent of device performance - bladre ned i nyhedsbrevet:

http://www.ham-radio.com/sbms/newsletters/2006n wsltrs/06sbms06.pdf

Svar til #1:
Søger gode forslag til sendesiden!!

oz1zd

Svar til #6:
Hej
Kan du kontrolmåle det ??

Jeg mener bare i stik, og en stump kabel, KORT, kommer vi let op på 0,xxx dB i tillæg.
Men godt nok.

VY 73 de OZ5IQ, kim

Indslag er slettet

Svar til #9:
Hej Kjeld

Jeg synes vi er på vej væk fra det egentlige emne. Hovedbudskabet i Oles artikel på vushf.dk er vel at det med ganske simple midler er muligt at modtage Oscar 100. At fabrikanterne skriver 0,1 dB, hvilket jeg er enig i er urealistisk, kan ikke få mig op ad stolen. Det vigtigste i denne sammenhæng er at det virker.

Og til #10:
Uplink er på 2,4 GHz . Et muligt setup er en Lime Mini SDR som sender på 2,4 GHz og lytter på mellemfrekvensen fra LNB'en. Du kan enten bruge SDRAngel eller GNURadio til at styre Lime'en. SDR-Radio er ikke helt klar til at understøtte TX endnu.

Næste kapitel er hvordan du kommer fra 3 dBm fra Lime'en og til de nødvendige 57,5 dBm EIRP, som man skal bruge i følge Amsat-UK. Antennen klarer godt 20 dB, og en forstærker til kr 50,. klarer de næste 20 dB. Så mangler der c a. 17 dB. Afdankede 3G basestationer????

mvh

Jørgen

Svar til #9:

OK2AQ som du henviser til anvender NE3511S02 (den er iøvrigt erstattet af NE3512S02) og MGF4953A.

NE3512S02 beskrives i databladet som:
C TO Ku BAND SUPER LOW NOISE AMPLIFIER N-CHANNEL HJ-FET
Super low noise figure and high associated gain.

Noise Figure angivet som typisk 0,35 dB og max 0,5 dB for VDS = 2 V, ID = 10 mA ved f = 12 GHz og med et associeret gain på 13,5dB

Tilsvarende data gælder for MGF4953A, der er en Low Noise GaAs HEMT fra Mitsubishe Electric.

Jovist, de transistorer jeg nævnte, har lavere gain ved 12 GHz, og er derfor mindre velegnede, men støjtallet er jo i samme klasse.

Det er rigtig vanskeligt, at komme meget under 1 dB i støjtal for den samlede konstruktion, og så taler vi altså konstruktioner der koster en hel del mere end 58 kroner!
Anvendte metoder er f.eks. parametriske forstærkere, forsølvede kavitetsfiltre og dobbelte (parallelle) forstærkere med 3db/90grader hybrider i ind og udgang.
Den sidste metode giver en halvering af støjbidraget relativt til den enkelte forstærker, dog plus indsætningstabet i hybriden. Denne metode ses bl.a. anvendt til mastemonterede LNA'er i mobilnettet, men også i integrerede LNA'er (on-chip-LNA's) til f.eks. 77 GHz til anvendelse i bil-radar applikationer.
Det er iøvrigt ikke ukompliceret at måle støjtal på en sådan 77GHz applikation, da der ikke findes en "noise source" til dette frekvensområde tilgængeligt på markedet, men nu er det vist ved at blive off-topic.........

Mvh
Hans-Jørgen

Svar til #11:

Nej, jeg kan ikke måle støjtal på 10 GHz. derfor forholder jeg mig bare til producenternes databladene. Af samme årsag bygger jeg heller ikke selv mine preamps.

Lejlighedsvis medbringer HB9BBD og andre kapaciteter deres måleudstyr på amatørtræf, så man kan få checket om producenten holder hvad han lover.

Tak for svar vedrørende mulige LNA transistorer.

Fandt CE3512K2 (databladet for NE3512S02 henviste til den) til 1 eu stykket (typisk 0,3dB støj, max 0,5dB). De mangler at dokumentere S-parametre som funktion af frekvens, Vds og Ids:
https://www.mouser.dk/datasheet/2/286/CE3512K2-9 65091.pdf

Spice-model?

Det kan sikkert betale sig at vælge transistorer som kan nøjes med simpel støjoptimeret tilpasning.

-

Svar til bl.a. #13:

Jeg ledte for sjov skyld efter Linear ca. 10W pa@2,4GHz (+0dB -3dB) og fandt følgende. Bemærk jeg kender intet til deres kvalitet:

http://rf-links.com/newsite/pdf/amp5000m-10c.pd f
( indeksside: http://rf-links.com/newsite/amplifiers/2400.htm l )

https://www.amazon.com/FidgetFidget-EP-AB003-Wir eless-Broadband-Amplifier/dp/B07M7YT8PL/ ref=sr_1_38?keywords=2.4GHz+broadband+am plifier&qid=1551530375&s=gateway&sr=8-38

https://www.amazon.com/FidgetFidget-Wireless-Rep eater-Broadband-Amplifier/dp/B07MT5K56Q/ ref=sr_1_48?keywords=2.4GHz+broadband+am plifier&qid=1551530375&s=gateway&sr=8-48

https://www.amazon.com/Booster-802-11B-Bidirecti onal-Amplifier-wireless/dp/B077NTVN8M

Andre forslag?

TWTA? De skulle være svære at styre, så der skal ansættes en dedikeret TWTA-operatør :-) :
https://en.wikipedia.org/wiki/Traveling-wave_tub e
Citat: "...
The bandwidth of the helix TWT can be as high as two octaves, while the cavity versions have bandwidths of 10–20%.[2][3] Operating frequencies range from 300 MHz to 50 GHz.[2][3] The power gain of the tube is on the order of 40 to 70 decibels,[3] and output power ranges from a few watts to megawatts.[2][3]
..."

Tyskland? EU? ...

Helst med "normale" SMA, BNC eller N stik.

Ikke reverse et-eller-andet.

Svar til #13:

Hej Jørgen

Afdankede 3G basestationer kunne sikkert være interessante, men vær opmærksom på at sådanne er ekstremt optimerede (af hensyn til virkningsgrad og dermed el-regningen) til det frekvensområde den opererer i. De kan derfor være meget vanskelige at flytte i frekvens uden at ændre printkortet, da impedanstilpasning til transistorerne typisk er en del af layoutet. At også bondingtrådene i transistorerne indgår i tilpasningen gør ikke opgaven lettere.
Ejheller isolatorerne og eventuelle 3dB-hybrider kan anvendes.

Måling af impedanser på PA-komponenter gøres lettest med Load-Pull teknikken.
Se: https://www.analogictips.com/load-pull-for-rf-de vices-part-1-what-and-why-faq/
Jeg kan specielt anbefale bogen: "Load-Pull Techniques with Applications to Power Amplifier Design" af Fadhel M. Ghannouchi, Mohammad S. Hashmi udgivet på Springer Verlag.


God fornøjelse :-)
Hans-Jørgen

Svar til #17:
Hej Hans-Jørgen

Nu var det jo kun et forslag, og jeg ved at OZ1EYZ har haft held med at flytte nogle basestation transistorer.

Men efter at have kigget lidt på Ebay og Aliexpress, kan man få en 8 W WLAN booster til ca. 300 kroner + moms og gebyr. Hvis effekten ellers holder, og den kan være lige så meget fantasi som de 0,1 dB, så må det være løsningen. Det er næppe lineær forstærkning, så det er kun velegnet til constant envelope modulation.

Nu har jeg så ikke 550 kroner til eksperimentet, men det kunne være interessant, hvis nogen gjorde forsøget.

Og tak for linken til måling af impedanserne.

mvh

Jørgen

https://groups.io/g/UKMicrowaves/topic/es_hail_p a/29915752?p=,,,50,0,0,0::recentpostdate%2Fsticky,,,50,2,0,29915752

Svar til #10:
Hej ..
Flere af den jeg har kørt bruger en BU500 se link
https://forum.batc.org.uk/viewtopic.php?t=4579

Jeg bruger selv DB6NT 13cm transverter ombygget til 2400 Mhz.
1W output til en 28 element vandret yagi . Det kører fint CW og FT-8/jT9F.
Til SSB må jeg bruge 2,5 watt med et lille PA trin.
Jeg har ikke prøvet tx på SSTV .

Næste step er at gå cirkulær og hente de 3 DB der går tabt i min yagi.
Så kan jeg sikkert nøjes med den ene watt.



Vy 73 de OZ1CTZ. Brian

Svar til #1 m.fl:

Jeg har været QRV på Oscar 100 downlink i to uger med en 85 cm tv-parabol og en Octagon Twin LNB. Jeg har modtager fine signaler, men jeg er træt af frekvensdriften, så findes der en, der kan modificere denne LNB?

Selv har jeg hverken værktøj eller komponenter til SMD teknologi.

Jeg er også helt indstillet på at købe en ny og frekvensstabil LNB, hvis der er en, der tilbyder en sådan.

Uplinket kommer senere. Jeg har for ca. 2700 kroner bestilt en 13 cm transverter og et 2,4 GHz PA trin fra sg-labs. Varerne skulle lande her midt i april måned.

Jeg har også hos Peter i Hanstholm bestilt en 63 elem. 13 cm yagi. Den passer bedre ind i mit set up end endnu en parabol. Og tabet på 3 dB henter jeg ind i PA trinnet.

Vy 73 de OV6A Jørgen

Svar til #20:
Hej Brian

Jeg har fået at vide at SM7EQL kører med 100 mW og 24 dBi WLAN antenne på uplink. Sammen med dit setup ser det ud til det link power budget AMSAT-UK har opstillet er noget konservativt. Man kan åbenbart klare sig med 6 til 10 mindre. Det gør det endnu nemmere, for man kan købe en 200 mW forstærker der dækker 10 - 2500 MHz for 60 kroner.

mvh

Jørgen

Svar til #21:

Hej Jørgen

Har du nogen ide om, hvad de sager ved SG LAB koster? Der står en cirkapris på € 126 for 20 W forstærker til 2400 MHz. Det syn's jeg lyder urealistisk lavt..

mvh

Jørgen

Svar til #20:

Jeg bruger lige som Brian en DB6NT 13 cm transverter - 17 år gammel -, hvor jeg i stedet for den indbyggede krystaloscillator bruger en Leo Bodnar GPSDO. Output på 2,4 GHz er 0,9 W maks.

Med et 2,4 GHz lineært ringfeed på min lille 2,4 m EME parabol kan jeg fint høre mig selv med nogle få mW. Så det er ikke QRO, der er brug for her.

Lyttemæssigt har jeg brugt WebSDR, men er nu ved at være klar med en LNB, som også styres af en Leo Bodnar GPDSO og converterer til 432 MHz, så jeg kan bruge min normale station, 2 stk. Hermes SDR med diverse transvertere til 28 MHz.

Svar til #23:

Hej Jørgen

Jeg har kun hørt og læst godt om produkterne fra sg-labs. Jeg har korresponderet med ham på mail og fået tilbudt en pris på 347 euro inklusive forsendelse for 1 stk. 20 W PA amplifier og 1 stk. 430 --> 2400 MHz transverter. Jeg har accepteret tilbuddet og betalt via Paypal (den eneste betalingsmåde, han accepterer) svarende til ca. 2700 danske kroner.

Jeg melder tilbage med mere info, når varerne dukker op og sat i drift.

Mvh. Jørgen

Jeg har ombygget en Inverto IDPL-TWL410PREMU-OPN LNB til brug på QO-100. De to F-connectorer er savet af og erstattet af SMA. Udgang 2 er termineret med 47 ohm og via en 1 nF kondensator og en kort stump ledning føres det eksterne oscillatorsignal til en af det fjernede 25 MHz krystals loddepads. Som ekstern ocillator benyttes en Leo Bodnar GPSDO, som er programmeret til 25,788463008 MHz, så den nederste beacon fra satellitten modtages på 432,05 og den øverste beacon på 432,300 MHz. I dag har jeg foretaget en Y-faktor måling på LNB-en alene. Målingen foregår ved at måle forskellen i støjen fra den kolde sky og jorden. Målingen viste 5,9 dB, hvilket jeg også måler på min 10 GHz EME-station med en DB6NT preamp med et støjtal på 0,64 dB. Så jeg er vildt imponeret over LNB-ens kvalitet, selv om den ikke lever op til de 0,2 dB NF, som stod på kassen.

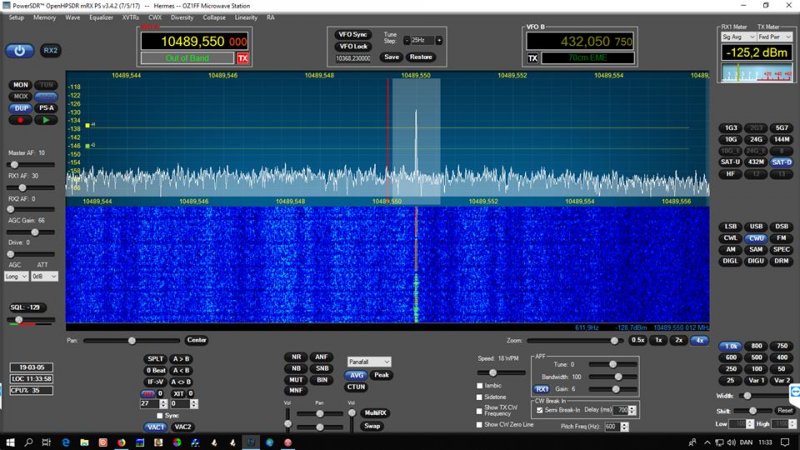

Den nederste beacon på 10489,550 MHz sender CW og kan bruges til at vurdere LO-ens fasestøj. Sammenlignet med terrestriske beacons, som ofte spredes i signalet på grund af regnscatter m.v., så er signalet rigtig flot.
