ZS6BKW Antenne


#1  14/03-19 16:56
Tot Thunberg
Indlæg: 2
Hej i Gruppen

Lige et spørgsmål vedr. en ZS6BKW antenne, bør der ikke monteres en 1:1 strøm balun ved fødepuntet til "stigen", når der forbindes et coaxial kabel her? Ellers er det vel en balanceret til ubalanceret sammenkobling?

Hilsen Totte

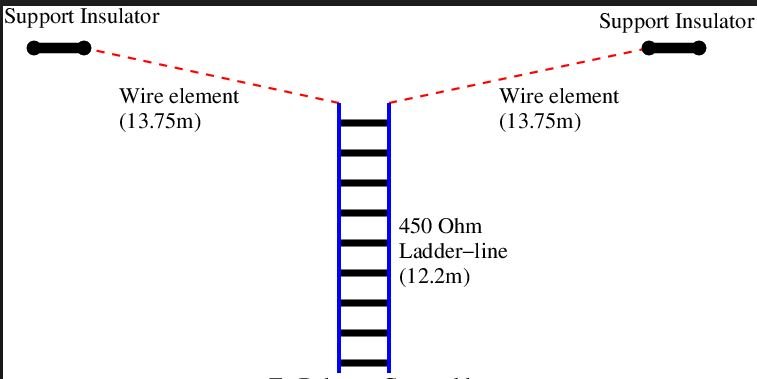

Vedhæftede filer: ZS6.JPG
Redigeret 14/03-19 17:00
#2  14/03-19 17:51
OZ1BPZ Claus Christiansen
Indlæg: 1606
Svar til #1:
Hvis ikke du førere feederen helt ned til en balanceret tuner så vil det gavne med en balun der giver bedst swr på de bånd du vil køre..

----------
OZ1BPZ / 5P1CC

Livet er for kort til KW manikere......

#3  14/03-19 19:13
oz9abs. kim

Indlæg: 76
Svar til #1:
Du kan jo ikke føde den med coac 50ohm da den er regnet ud til 450 ohm det blir totalt kaos. Find de freq hvor antennen hsr resonans med 450 ohm feeder og derefter justerer du feeder og antenne ellers find en antenne bygget til ,50ohm/ enkelt bånds dipol. Vh oz9abs

#4  14/03-19 19:13
oz9abs. kim

Indlæg: 76
Svar til #1:
.

Redigeret 14/03-19 19:15
#5  14/03-19 19:53
Tot Thunberg
Indlæg: 2
Der står dette i beskrivelsen til antennen:
The ZS6BKW uses a section of ladder-line feeder as an impedance transformer to match the centre of the two wire elements to 50Ohm at the radio end of the feeder.

Det er denne antenne: http://wireantennas.co.uk/zs6bkw.html

Så må den vil være 50ohm for enden af "the ladder line" i radio enden?


Hilsen Totte

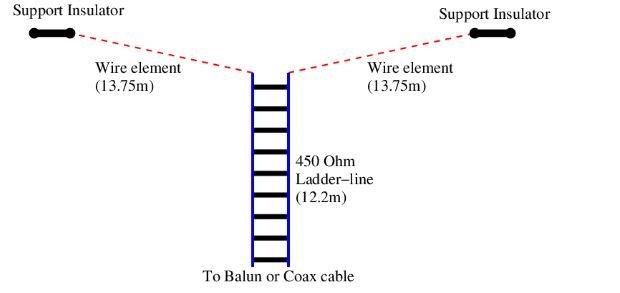

Vedhæftede filer: ZS6.JPG
Redigeret 14/03-19 19:54
#6  14/03-19 20:04
Jarl Risum
Indlæg: 57
Svar til #1:
Hej Totte

Ud fra hvad der er beskrevet på internettet er antennen beregnet til at give et godt standbølgeforhold på to bånd ( 7 og 14 MHz ?) hvis den fødes med et 50 ohms coaxkabel for enden af hønsestigen. I så fald er en UNUN (sleeve balun) nødvendig ved overgangen fra balanceret hønsestige til koax-kabel.

Antennen ser ud til at kunne benyttes på mere end 2 bånd ved tilføjelse af forskellige tilpasningsled / forlængede hønsestiger.

Venlig hilsen
OZ9MO / Jarl

#7  14/03-19 21:07
OZ1BPZ Claus Christiansen
Indlæg: 1606
Svar til #3:
Jo den bliver Ca 50 ohm på alle de frekvenser hvor den er et ulige antal kvarte bølgelængder på hver side.. Inkl feederen..

----------
OZ1BPZ / 5P1CC

Livet er for kort til KW manikere......

Redigeret 14/03-19 21:08
#8  16/03-19 09:06
Glenn Møller-Holst
Indlæg: 246
Svar til #1:

Jo der skal sættes en 1:1 balun i overgangen fra balanceret til ubalanceret (forkortet balun ).

Du må endelig ikke ændre frit på 450 ohms længden, da den er en del af antennedesignet.

Det er også en del af antennedesignet, at 450 ohms kablet skal forbindes via en 1:1 balun til 50 ohm koaksialkabel. (du må fx endelig ikke anvende en 9:1 balun)

450 ohms kablet er med fuldt overlæg mistilpasset både i dipolfødepunktet og balun-overgangen, med formålet impedanstilpasning via stående bølger i 450 ohms kablet og dipolantennen.

-

Relateret information:

Lidt om unun, balun og balbal:
https://da.wikipedia.org/wiki/Balun%2C_unun%2C_b albal

ATU via balancerede kabelstumper - med godt 1:1 BALUN-forslag (balunen alene kan fx anvendes med ZS6BKW-antennen):
W5DXP's No-Tuner, All-HF-Band, Horizontal, Center-Fed Antenna:
http://www.w5dxp.com/notuner/notuner.htm

Hvilke baluner/balunkerner virker ved hvilke frekvensintervaller?:
Amateur Radio (G3TXQ) - Common-mode chokes.
The following chart presents the results of impedance measurements made on a variety of common-mode choke implementations across the frequency range 1MHz to 30MHz. Amateur frequency allocations are indicated approximately by the vertical grey bands:
https://web.archive.org/web/20190208231402/http: //karinya.net/g3txq/chokes/

An Updated Version of the ZS6BKW Multiband Dipolesignal strength:
http://www.wirelesswaffle.com/index.php?m=02&y= 07&entry=entry070209-160601
Citat: "...
After reducing the length of the ladder line to the design figure of 12.2m and tweaking the length of the wires, ending up at 13.5m, the antenna now resonates beautifully on 7.1, 14.11, 18.06 and 24.8 MHz. On each of these frequencies, the SWR is below 1.3:1 indicating a pretty good match. There are also dips in SWR at 3.55 MHz (SWR 5:1) and 29.02 MHz (2:1) and, usefully, at 50.84 MHz (3:1) meaning I can also use the antenna on 6m too with a bit of a tweak of a tuning unit.
..."

Reviews Summary for W8AMZ ZS6BKW /G5RV:
http://www.eham.net/reviews/detail/10619
Citat: "...
To my great surprise and pleasure the antenna performed better than the stated specifications claimed. SWR and bandwidth were excellent on bands not requiring a tuner.
..."

----------
Glenn, OZ1HFT

Redigeret 16/03-19 10:04
