Forbindelsen mellen Elecraft K3 og PC


#1  15/04-19 06:40
Robin OZ6ABM
Indlæg: 311
Hej,

Der er nok nogen der har erfaring med denne…. jeg har hvad der kaldes et KUSB, som er et kabel med USB stik på den ene end og et mini jack på den anden. Den har været brugt med en KX3. Nu skal jeg tilkobler et K3 til PC'en vha denne kabel, men kan ikke se nogen steder hvilke jack stik på radioens bagside der skal anvendes? Er der nogen der kan fortælle mig det?

pft
Robin

#2  15/04-19 06:56
Kenneth OZ1IKY

Indlæg: 69
Svar til #1:

Hej Robin

Er det en K3 med almindelig RS232 på bagsiden?
Så skal du bruge et simpelt RS232-USB interface.

73

Kenneth OZ1IKY

----------
... Don't feed the Troll !!

#3  15/04-19 07:45
Robin OZ6ABM
Indlæg: 311
Svar til #2:

Hej Kenneth, Ja den er et K3 og der er en 9-pin RS232 bag på. Jeg havde indtryk af at denne RS232 var del af I/O optionen, så hvad skulle en der ikke have optionen gøre.

Men det sagt, ifølge Elecraft har de et KUSB kabel, og det har jeg, men den har ikke et 9 pin adaptor på og det yndrer mig lidt hvis der er en anden stik der skal anvendes fordi den er ikke nævnt nogensteder

73
Robin

#4  15/04-19 08:59
Preben Larsen
Indlæg: 262
Svar til #3:
Robin, du skal have fat i et 9pol kabel som kenneth foreslår,
og enten have en PC med comport 9pol eller en USB adapter-comport.
Det KUSB kabel er til KX3 ... kan ikke bruges til alm K3

Noget andet er, at du kan købe et usb modul til indbygning i radio, det har de talt om inde i oz9edr...

vy 73 de oz1fhu Preben


#5  15/04-19 10:05
Kenneth OZ1IKY

Indlæg: 69


... og skulle du mangle sådan en, så har jeg et par liggende.
Endda dem der kan bruges til den såkaldte "PC-morsning"

73

Kenneth OZ1IKY

----------
... Don't feed the Troll !!

#6  15/04-19 11:24
Robin OZ6ABM
Indlæg: 311
Svar til #5:

Hej Kenneth,

Hvad er det præcis du har? Er det et kabel med påmonteret RS232 D-SUB 9 pin han stik eller er det en adaptor. De kabler jeg har set kræver en driver, og det yndrer mig lidt.

ch
Robin

#7  15/04-19 13:37
Jørgen (OZ0J) - medlem af DDXG
Indlæg: 333
Svar til #1:

Hej Robin

Lidt afhængig af, hvad du skal bruge din K3 til, så skal du have et RS232->USB kabel. Jeg har for længe siden købt et https://www.av-cables.dk/usb-til-seriel-adapter/ usb-2-0-til-seriel-rs232-adapter-1-5-m.h tml og de fås i forskellige udgaver. Det kabel er så vidt jeg ved kun til CAT og programmering.

Jeg har selv lavet et par kabler med RS232 i begge ender samt et 6,5 mm jackstik i K3 enden til CW. Her skal man så finde en RS232->USB adapter med den rigtige driver.

Skal du bruge din K3 til DIGI, så skal du så vidt jeg ved enten have indbygget lydkort i K3 eller have en ekstern boks.

K3S har en USB udgang og her skal man bruge et USB printerkabel, det med det firkandede stik i den ene ende.


----------
Jørgen, OZ0J

#8  15/04-19 14:02
Kenneth OZ1IKY

Indlæg: 69
Svar til #6:

Hej igen

det er en simpel "konverter" fra USB til RS232
og på Windows 7 finder Windows selv den driver der skal til.

Den ligner en "forlænget" udgave af et langt RS232 stik, med DB9 i den ene ende og USB i den anden ende

----------
... Don't feed the Troll !!

#9  15/04-19 14:06
Kenneth OZ1IKY

Indlæg: 69
Svar til #7:

Den smarte "PC-morser" bruger jo kun RS232/USB stikket på en K3!
Det kan de fleste seriøse log og contest programmer jo sagtens klare.

... og så slipper man jo også for at blive beskyldt for QLF, ikke ?

Kører iøvrigt med et lille billigt USB lydkort fra Kina'ens Land ..
Så mit "interface" til contest og DXpeditionsbrug er virkelig simpelt

73 og god tur fra L.A. til American Samoa Jørgen
Glæder mig til at jagte dig og Palle i pileup'en


Kenneth OZ1IKY

...PS
smækker lige et billede op lidt senere

----------
... Don't feed the Troll !!

Redigeret 15/04-19 16:37
#10  15/04-19 16:57
Kenneth OZ1IKY

Indlæg: 69
Svar til #6:

Hej igen

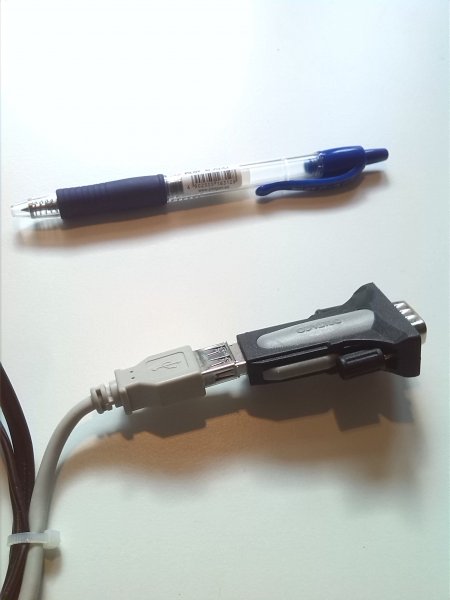

Så var der et billede af mit "high-end" interface til min K3

Man skal lige huske at læse i manualen om et enkelt lille punkt som skal ændres i menuen.
(og her taler jeg om den ALMINDELIGE manual.)
Side 18, og lidt senere i detaljer, side 58, under CONFIG menuen's lange liste. (PTT-KEY)

De 2 6,35 mm stik omme bag på skulle fortsætte som hidtil.
Men nu skulle du kunne bruge dit RS232-USB interface og så i programmer som N1MM og Win-Test køre "PC-morse" uden at blive beskyldt for QLF.
Men din gamle "Mose-nøgle" virker stadig på K3'en
Jeg ved at programmer som DX4WIN og UCX log med flere også kan det her.
Og det er på samme "COM-port" i programmet som du bruger til at styre resten med.

Men husk at få fat i en af de rigtige - ikke de billige og ikke de dyre.
Det er nemlig chipset'et det kommer an på. Den her introducerer sig selv som "FTDI" device.
Har lagt en kuglepen ved siden af for størrelsen om at gøre.
Virker fint, og har en hel del Contester og DXpeditioner bag sig

Som sagt så har jeg et par stykker i overskud - til en amatør-venlig pris...


VY 73 og god fornøjelse til de fleste, og en god Påske til de fleste,
hvis vi ikke løber over hinandens PC logbog i løbet af Påsken

Kenneth OZ1IKY





----------
... Don't feed the Troll !!

Vedhæftede filer: IMG_20190415_163121.jpg
#11  16/04-19 01:11
Henning Andresen OZ2I

Indlæg: 252
Hej
Du skal bruge et kabel som Kenneth beskriver. Det fungere meget enkelt og finder som regel selv ud af driver til PC. På radioen hedder det en RS232 eller USB forbindelse. Hvis der er USB kan du bruge et USB kabel af standard typen som bruges til f.eks. printere.

Din Elecraft K3 kan du nøgle på flere forskellige måder.
1. Du kan benytte dit CAT kabel og sende CAT-kommandoer som styrer den indbyggede keyer i K3'eren.
2. Du kan bruge CAT forbindelsen og vælge at bruge RTS eller DTS i den serielle port til at nøgle senderen.
3. Du kan bruge et USB > Jack stik til at nøgle senderen gennem Keyer jack stikket på K3'eren.
4. Du kan bruge en ekstern keyer (SigmaLink, Winkeyer etc.)


Hvis du bruger løsning 1, og samtidig har monteret en paddle til K3'eren, vil du automatisk få ens hastighed fra computeren og fra paddlen. Det kan være smart i mange situationer.

Det er dit log-program som sætter grænsen for hvordan du kan forbinde PC og K3.

73 de OZ2I Henning

----------
Vy 73 de OZ2I Henning
CW er sjovt - prøv det!

Bliv opdateret på
http://www.edr.dk

#12  17/04-19 11:06
Jørgen (OZ0J) - medlem af DDXG
Indlæg: 333
Svar til #11:

Nu kan et RS232 til USB kabel bruges til anden en CW, men ellers er jeg enig.


----------
Jørgen, OZ0J
