75/50 ohm trafo


#1  25/06-19 14:19
OV6A Jørgen Jensen
Indlæg: 571
Jeg mangler nogle stykker 75/50 ohms transformator med BNC-connectorer. Skal køre på 70 cm båndet, og kun bruges på værkstedet. Altså ingen effekt skal overføres.

Hvad kan du tilbyde/anbefale?

Vy 73 de Ov6A Jørgen

#2  26/06-19 11:50
Sven Lundbech
Indlæg: 267
Svar til #1:
Nu kan jeg jo kun gætte på, hvad transformatorerne skal anvendes til, nemlig at skifte fra et 50 ohm målesystem til et 75 ohms ditto?

Mon du ikke kan bruge 'Minimum Loss Pad' fra 50 ohm til 75 ohm og vice versa? Prøv at læse lidt i http://www.microwaves101.com/encyclopedias/l-pa ds , hvor du også kan finde beregningerne.

Færdiglavede 50/75 ohm minimum loss pads med BNC konnektorer koster det hvide ud af øjnene, se f.eks. http://www.pasternack.com/50-ohm-bnc-male-75-oh m-bnc-female-matching-pad-pe7006-p.aspx . Der er flere muligheder på siden http://www.pasternack.com/matching-pads-categor y.aspx .

Skal det endelig være transformere (med lavere tab end de uundgåelige 5,7 dB i en resistiv minimum loss pad), så har Mini Circuits et par forslag http://ww2.minicircuits.com/WebStore/Transforme rs.html , der dog har en kedelig tendens til at undgå 400-500 MHz...

Vi bringer en advarsel: Både BNC- og N-konnektorer findes i 50 ohm og 75 ohm udførelse. 75 ohm udgaverne har en tyndere 'midterstift' og dermed også mindre 'midterhul' end 50 ohm udgaverne: Hvis man sammenkobler et 75 ohm han-BNC stik med en 50 ohm hun-BNC fatning, får man måske dårlig kontakt. Gør man det omvendte, smadrer man potentielt begge dele.

73, OZ7S Sven


#3  26/06-19 22:17
Erik Pedersen
Indlæg: 73
Svar til #1:
I EDR Hvidovre afdeling fik vi til brug i vores antennemast noget meget stort lav tab 75 ohms kabel. Der blev lavet et fasekabel, tilpasningskabel jeg husker ikke lige hvad, som passede ind i et firkantet alurør med N stik i enderne.
Formel til dette må kunne findes på nettet. derved så radio ind i 50 ohm, og udgang var på 75 ohm. Måske kan den ide bruges
vy 73 de oz1fbv Erik

#4  27/06-19 11:11
Lars Juel Hansen

Indlæg: 257
Svar til #3:

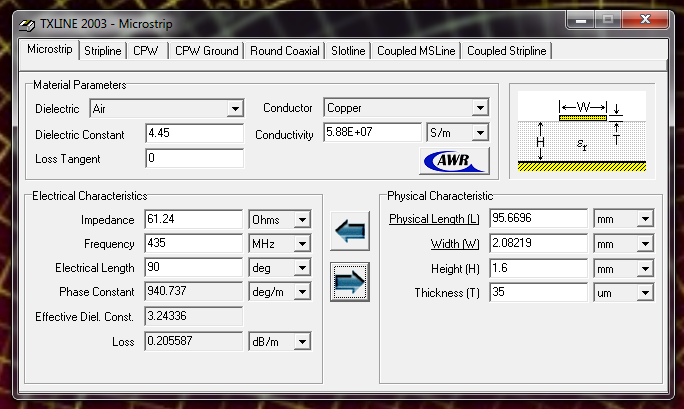

Ja, en 1/4 bølge transmissionslinie på print kan laves ret lille, og er billigere end minimum loss pads... TX-Line giver en ide om størrelsen, og skal det være bedre kan man jo finde print materiale med bedre definerede egenskaber; RO-4003 ell. lign.

----------
Lars - OZ1FUS

Vedhæftede filer: 5075 stripline transformer.PNG
Redigeret 27/06-19 11:12
#5  27/06-19 11:54
Sven Lundbech
Indlæg: 267
Svar til #3 og #4:

Nu skriver #1 ikke noget om den ønskede båndbredde - kun, at kravet til effektformåen er beskedent, at der skal være BNC-konnektorer og at det skal virke på 70 cm i laboratoriet.

Jeg vil anbefale, at vi afventer yderligere kommentarer og kravspec fra #1, før vi fortsætter med forslag.

Svar til #3: Jeg gætter på, at impedansomsætningen er udført med en kvartbølgetransformator med en karakteristisk impedans på mellemproportionalen mellem 50 ohm og 75 ohm, altså kvadratroden af (50 gange 75) eller ca. 61 ohm. Vi har brugt et lignende eksempel på beregningen i Vejen til Sendetilladelsen, eksempel 9.5.9.1. En sådan kvartbølge'ledning' kan f.eks. fremstilles af et firkantet yderrør og en rund inderleder med de rigtige mål.

73, OZ7S Sven


#6  27/06-19 12:45
Lars Juel Hansen

Indlæg: 257
Svar til #5:
Vi kan vel, imens vi venter, godt snakke om hvad der er praktisk muligt ud fra det der allerede er oplyst...

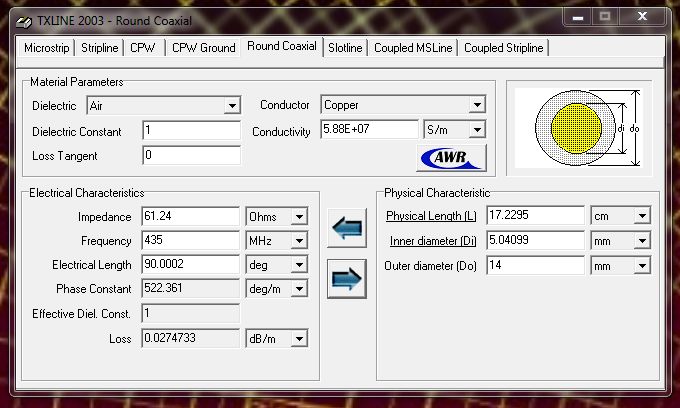

En coaxial kvartbølgetransformer kan laves ret præcist med runde kobberrør, og det kan loddes sammen på kummefryseren.

----------
Lars - OZ1FUS

Vedhæftede filer: 5075 coaxial transformer.PNG
#7  27/06-19 20:15
OV6A Jørgen Jensen
Indlæg: 571
Svar til #5:

Det er sådan en trafo, jeg har brug for. Jeg har kontaktet firmaet Soontai,

https://www.soontai.com/IMPEDANCE-CONVERTER.html

og bedt om navnet på en europæisk forhandler, men typisk for et firma på de kanter, svares der ikke på henvendelser.

Jørgen, OV6A



#8  27/06-19 20:18
OV6A Jørgen Jensen
Indlæg: 571
Svar til #6:

Hej Lars

Du kunne jo også beregne en kvartbølgetrafo med resonsans på 433,5 MHz fremstillet af to koaksialkabler, et 75 ohms kabel med V = 0,83 og et 50 ohms kabel med v = 0,8.

Hvad kommer du frem til?

Vy 73 de OV6A Jørgen

#9  27/06-19 20:26
Sven Lundbech
Indlæg: 267
Svar til #7:
Den europæiske Soontai-forhandler finder du her: http://www.soontai.com/service_center.htm . Prøv at ringe til Mr. Martin Kirilov på +49 (0) 1520 1640199 og hør, om han ikke kan hjælpe dig.

73, OZ7S Sven

#10  27/06-19 22:20
Lars Juel Hansen

Indlæg: 257
Svar til #8:
30 ohm... Sådan en fætter har jeg lavet til en 6M yagi, hvor impedansen i fødepunktet var 18 ohm. En DK7ZB antenne.
Men 30 ohm hjælper dig ikke.

----------
Lars - OZ1FUS

#11  28/06-19 06:57
Lars Juel Hansen

Indlæg: 257
Svar til #8/10:
De 30 ohm fremkommer ved at lægge 50 og 75 ohm i parallel. Da de ikke har helt samme forkortningsfaktor, bliver længden et kompromis, men i praksis virker det udmærket.
Den anden løsning er beskrevet her:
http://www.w8ji.com/transmission_line_75_ohm_to _50_ohm_transformers.htm

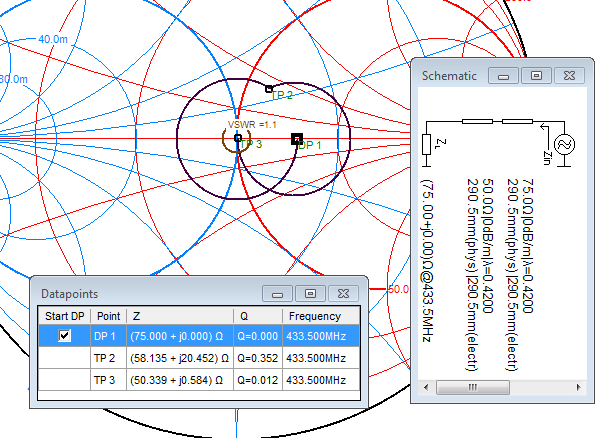

Jeg prøvede at lægge de 2 kabelstumper ind i smithkortet; resultatet er vedhæftet. Længderne er på baggrund af er=1. Med de rigtige dielektricitetskonstanter, bliver længderne anderledes.(kortere)
Jeg ville nok vælge at fremstille en transmissionslinie på et stykke print.

----------
Lars - OZ1FUS

Redigeret 28/06-19 06:58
#12  29/06-19 22:08
OV6A Jørgen Jensen
Indlæg: 571
Svar til alle:

Tak for inputs, jeg køber et par 50/75 ohms transformatorer hos Funkamateur. Disse er bygget op af induktionsfri modstande og dæmper derfor 6 dB. Det kan jeg godt leve med.

Soontai svarer ikke på henvendelser, heller ikke deres europæiske repræsentant.

Tråden er hermed slut for mit vedkommende.

Vy 73 de OV6A Jørgen
