Yaesu G-650C kabel

Hejsa.

Er der mulighed for der måske er en der kan hjælpe med farvekoder på yaesu styrekabel, jeg købte for nok 5år siden en ny brugt rotor med styrekabel til. Ham jeg købte af havde brugt det hvide stik til styreboksen til at lave en ekstra kabel med.
Nu har jeg så monteret rotoren og troede man kunne finde standart montering et eller andet sted på de færdig købte kabler man kan købe som var med da jeg købte.men kan ikke finde det nogle steder ( måskebare mig )
Er der måske en der lige kan se bag på deres boks hvordan de er monteret i farve øverst og nederst i det hvide stk bag på boksen. Måske fra venstre i både øverst og nederst eller selvfølgelig valgfri bare man får oplysning om det er med eller mod uret rundt samt øvers og eller nederst. Eller ben 1-7 i farver.
På forhånd tak. PS der findes måske et link hvor det er vist tror ikke yaesu levere kabel der skal skilles ad for at finde farve kode ???

Yaesu G-650 C

Svar til #1:
Hej .
Måske du kan bruge følgende .. se Link

https://www.hamradio.co.uk/accessories-rotators/ yaesu/yaesu-g-650c-pd-757.php

Boris / OZ1CGK

Svar til #2:

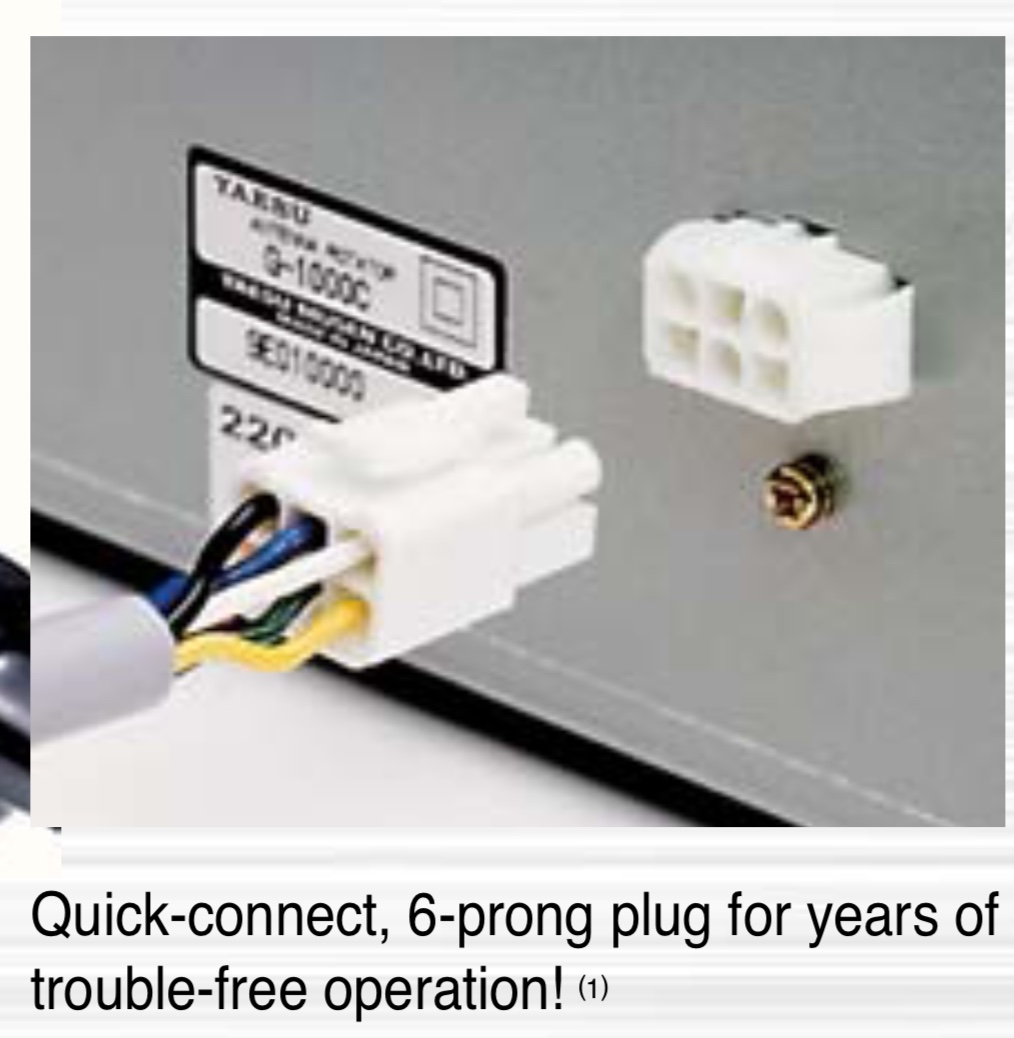

Det jeg har brug for er montering af disse i Hvidt stik bag på boks
Troede bare at sådan et standart købt kabel kunne der findes findes farve kode på da jeg ikke tror yaesu sælger kabel der er monteret stort stik til rotoren på og hvor man så skal starte med at splitte det stik ad for at finde Mont. Vejledning 1-7 bag på boks. Så hvis nogle har foto og det er samme farver i kabel kunne hjælpe.

Svar til #3:

På en Yaesu G-650C sidder der et rundt stik jf. http://www.hampedia.net/rotators/yaesu/g-650c.p hp Det går jeg ud fra, at der også gør på din rotor.

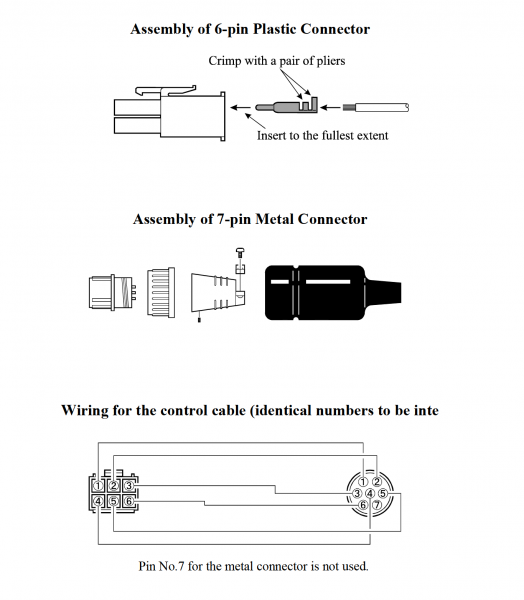

Når du skruer stikket af, står der et nummer ved hvert ben. Disse numre henviser til de 4-kantede stik, som du har. Hvilket nummer der går til hvilket ben, kan du se i linket, som OZ1CGK har uploaded i #2.

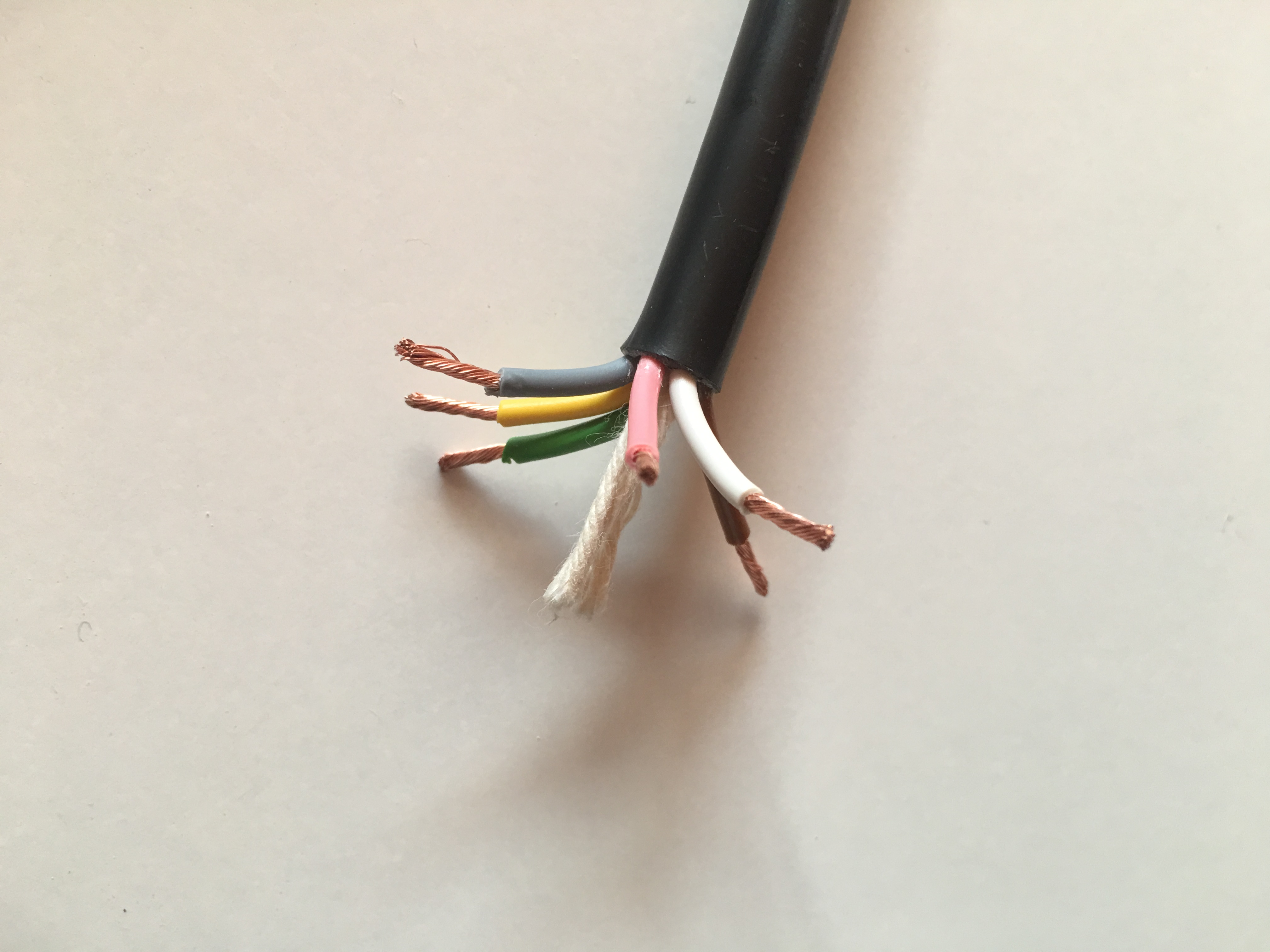

Du kan vælge at skille stikket i rotoren ad, eller du kan tage et ohm meter og måle hvilken farve ledning, der sidder på hvilket ben. Samme farve ledning skal så på samme ben i det 4-kantede stik.

Jeg ville anbefale et ohm meter, for så får du også tjekket, at alle ledninger i kablet er hele.

Jeg har / har haft en Yaesu G-450, G1000, G2700 og G2800, og de er alle monteret med dette runde stik i bunden af rotoren.

Billedet af stikket er vedhæftet.

P.S. Jeg har altid selv sat stik på, at det giver et mindre hul kun at føre kablet gennem væg m.v. fremfor et med stik på.

Svar til #3:

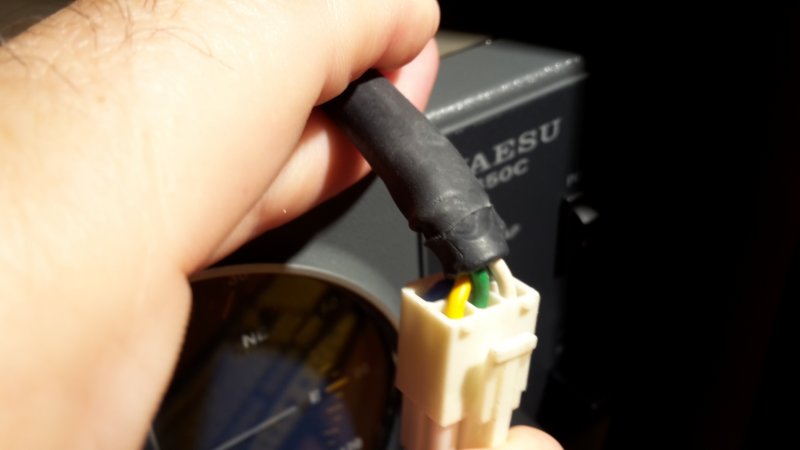

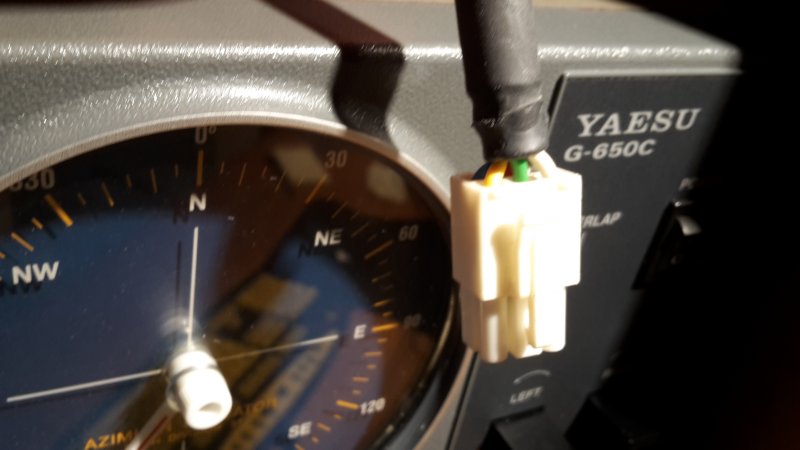

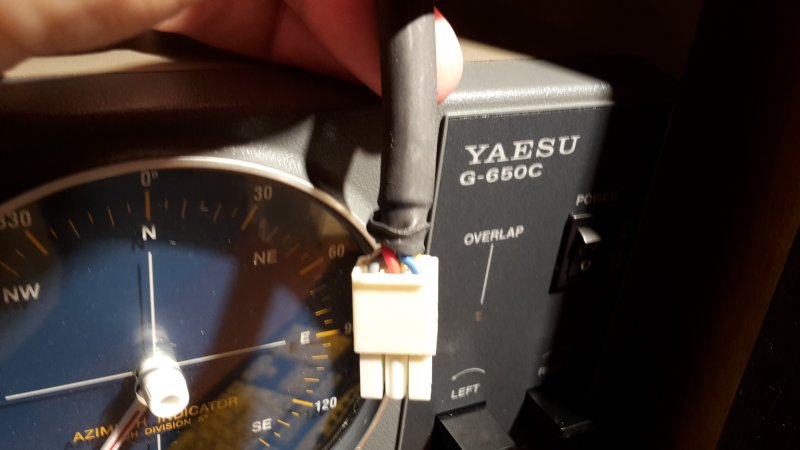

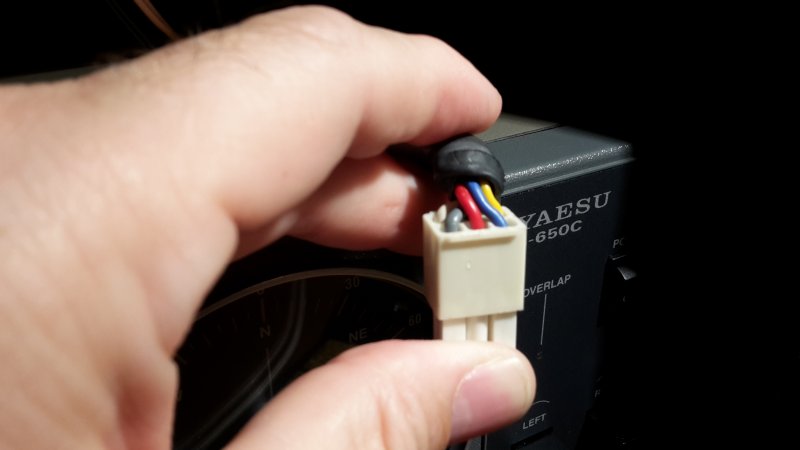

Mon dette kan hjælpe dig?
Håber du kan se farverne, ellers må jeg gøre det lidt bedre.

Se foto.

Thomas/OZ1JTE

Svar til #1:
I det runde stik kan du se ben nummer så laver du bare det 6 benede efter hvordan de sidder på det runde 1 til 1 osv

Svar til #1 og #5:

PAS PÃ… med at bruge farverne vist i #5, hvis du ikke har tjekket det stik, der sidder i rotoren.

Der er ingen garanti for, at farverne er de samme på stikket ind i rotoren. Tjek hellere stikket med et ohm meter eller skil det ad for at se farverne til de enkelte ben.

Svar til #2:
tak til alle fik klaret det
