Marconi signalgenerator model 2022 RPP fejl mm..


#1  21/10-19 10:55
OZ4G
Indlæg: 4
Hej alle tekniske BG'er,

Marconi model 52022-900C.

Min gode og gamle 2022 uden bogstav type bagefter og er fra 1987. Har en koldstart problem, og ikke så stort alligevel... men lidt træls.

Ingen fejl kode er at se i display under opstart processen og driftklar mode

Har du et løsningsforslag til at afhjælpe dette Reverse Power Protection blink i display og tastetur helt afbrudt fejl ved koldstart. Ved tryk på tastetur knapper i fejlmode, kan man svagt ane at tasteturet virker (nederst i venstre hjørne i display er svag markering ved hver tryk på en af knapperne).

Når 2022 har været tændt i 30 min ca. kan man trykke på RPP kanppen og den går i normal og 100% ok drift .. så fint ..

Det er sikkert en træt lyt eller stabilisering i power supply eller en dårlig forbindelse ... men hvor?. Måske har du løsningen, så jeg nemt og hurtig kan afhjælpe fejlen.

En 2022 er jo et særdeles dejligt måleintrument og yderst nemt at bruge, så den er værd at holde liv i rigtig mange år endnu :-)

Vil mene denne fejl er kendt, da andre på www har oplyst denne fejl men ingen konkret løsningsforslag er at finde.

Vh Brian

OZ4G



Vedhæftede filer: 2022.jpg
#2  21/10-19 12:09
Steen Jensen

Indlæg: 462
Svar til #1:

Hej.

Brug en hårtørrer med 500 Watt's effekt og opvarm lytterne i strømforsyningen i et par minutter (ikke alt for tæt på) og start derefter apparatet.
Hvis, man skal pinpointe en dårlig lyt (når appa. er oppe i temperatur), så anvender man kuldespray på trykdåse (fryser ned til minus 50 grader Celsius) - man køler én ad gangen og processen kan gentages nogle gange, hvis det bli'r nødvendigt.

Man kan også benytte et oscilloscope og kontrollere om, der skulle være for meget ripple i de forskellige forsynings-linjer under opstarten af appa.


https://www.vintage-radio.net/forum/showthread.p hp?t=106724

Vh.
Steen

Redigeret 21/10-19 14:07
#3  21/10-19 13:02
Jarl Risum
Indlæg: 66
Svar til #1:
Hej Brian

Jeg har repareret et par 2022'er, hvor problemet var overspænding fra 5V forsyningen. Marconi benyttede gummislange i stedet for flexrør til isolering mellem benene på 5V-serietransistoren, der er monteret på indersiden af bagpladen. På grund af varmen fra transistoren forkuller disse slangestykker med tiden og fungerer i stedet som modstande. I de konkrete tilfælde, jeg var ude for, som modstande mellem basis og kollektor, hvorved udgangsspændingen fra regulatoren stiger.

Fejlen kan let repareres ved at skifte slangestumperne ud med flex, der kan tåle temperaturen på transistorbenene, f.eks. teflon.

Det samme problem kan vise sig i krystalovnen, hvor gummiet også nedbrydes af varmen og føre til et utilsigtet frekvens-offset.

2022 er også kendt for at kunne give problemer med tastaturet, som i givet fald må adskilles, renses og evt. forsynes med friske gummiknopper, men det har jeg heldigvis ikke selv oplevet.

Held og lykke med fejlsøgningen og pas på med varmeblæseren, at du ikke ødelægger komponenter, der i dag er svære at erstatte.

Venlig hilsen
OZ9MO / Jarl

#4  21/10-19 13:51
Steen Jensen

Indlæg: 462
Svar til #3:

Der findes dette glasfiber-flex (uden belægning) fra Alpha Wire:


http://www.alphawire.com/en/Products/TubingAcce ssories/FIT-Wire-Management/Sleeving/PIF 24018


Det forefindes i div. apparater til brug i køkkenet (brødristere, kaffemaskiner o.a.) og man kan evt. skrotte sådanne gamle apparater.

(Jeg har en hel rulle på 30 meter liggende og kan evt. godt sende et stykke med posten til dig, OZ4G i Augustenborg)

Redigeret 21/10-19 13:52
#5  22/10-19 10:41
Dan Andersen
Indlæg: 387
Svar til #1:
En hårtører og en kuldespray, så burte fejlen let kunne findes
Kuldespray en trykluft vendt på hoved !
Dan

----------
Dan, livet leves med små effekter !!

#6  27/10-19 17:07
OZ4G
Indlæg: 4
Svar til #2-5:
Tak for alle indlæg og gode ideer.

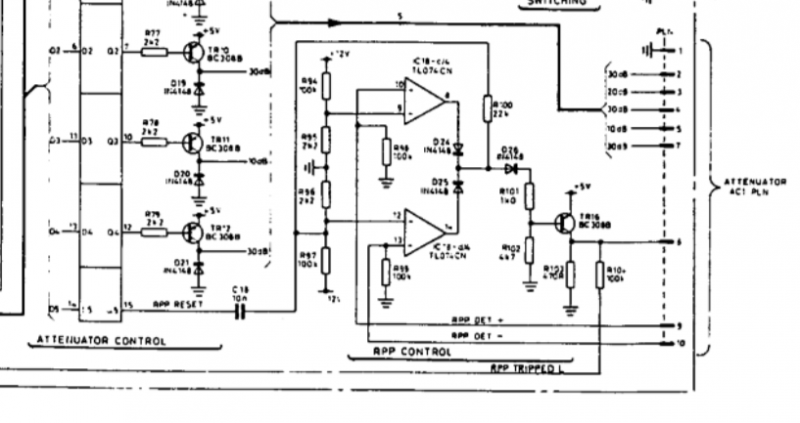

Jeg har downloaded diagram og kigget ind til RPP kredsløbet og funktionen af dette sikkerhedskredsløb. Fundet frem til at det kunne være at +/- 12VDC ikke stod helt korrekt i power supply.
Vil adskille app. og opjustere strømforsyningen præcis efter forskrifterne.

Kredsløbet RPP ser meget enkelt ud og nem af håndtere.

Kredsløbet føler på om der er >+/-40mv på udgangen af generatoren, og afbryder signalet og deaktivere betjenings knapperne (ikke RPP knappen) og man skal trykke på RPP knappen for at aktivere drift af generatoren (når reverse power er væk).

Så må jeg se om noget varme/kulde skal til for at det lykkes at finde fejlen.

Se ved hæftet billede

Redigeret 03/11-19 10:29
#7  03/11-19 10:51
OZ4G
Indlæg: 4
Opdatering på fejlfindingen.

-12VDC stod på -12.100VDC.

Indjusteret til -12.000V og tjekket efter 30 min. at værdien er stabil.

Test efter justering er at generatoren ikke har vist RPP fejl.

Tidsforbrug med adskille app. og justeringen var ca 10 minutter.

Så med test og samling af app. forbrug ca 1 time.

Så måske skulle folk med en 2022 kigge ind til en hurtig justering af alle forsyningsspændinger der drifter app. 4 stk. målepinde på print samlet position og 4 stk let tilgængelig DC justerings potmeter ved samme position.

Og så kan man lige adskille blæser bag på app. støveden af og give den 2 dråber olie og så kører den fint igen.

-12VDC
+12VDC
+24VDC
+5VDC

Man kommer let til måle/justerings position ved at komme til fra bunden af app. (de to sma con. på skærmboksen i bag adskilles og lad dem stå åben ved justeringen.) Skærmboksen løftes let og man har derefter direkte adgang til målepunkterne.

2 skruer på bagramme fjernes og bundplade løfte af. ca. 16 skruer løsnes på skærmboksen og man har direkte adgang til målepunkterne.

Meget nem og hurtig opgave.




#8  03/11-19 11:36
Steen Jensen

Indlæg: 462
Svar til #7:

Hej OZ4G

Det lyder godt, at du fik styr på apparatet og det er altid rart med en tilbagemelding, når "operationen var vellykket og patienten har overlevet".
Mange herlige apparater kan "reddes fra den sikre død" ved nænsom reparation + efterfølgende pleje.

Det er en meget spændende hobby / arbejde, at reparere måleudstyr og bruge dem i sit værksted - synes jeg.

Venlig hilsen
Steen

#9  03/11-19 14:45
søren/oz4zat
Indlæg: 577
Svar til #7:

Hej OZ4G

Tusind tak for din info !

Min Marconi driller også ind i mellem - så mange tak for, at du gav dig tid til at fortælle om dine resultater,

Et lille suk: Jeg ville ønske at andre, som søgte råd, gav tilbagemeldinger - måske er de oftest manglende tilbagemeldinger, et resultat af BGs "luk alt som er mere end en måned gammel politik" ?
(måske noget BG har arvet fra EDR ? )

/søren


----------
færdes også på http://rdeforum.dk

#10  03/11-19 20:14
Brian (OZ1BV)

Indlæg: 556
Svar til alle:
Jeg ejer også en sådan "fætter". Skal vi oprette en ERFA FB gruppe til udveksling? BG lukker pr. automatik tråde efter 1 måned og FB, eller lign. egner sig bedre på en række punkter.

----------
Vy 73 de OZ1BV, Brian - medlem af DDXG og ARRL

#11  06/11-19 00:26
Steen Jensen

Indlæg: 462
Svar til #10:

Hej Brian.

Jeg plejer, at ty til disse to sider, fordi de spænder meget bredt over mange forskellige apparater.
Der er god information + hjælp, at hente her:

https://www.eevblog.com/forum/testgear/

https://www.vintage-radio.net/forum/index.php

Venlig hilsen
Steen
