Udlodning af SMD komponent

Denne tråd er lukket for nye indlæg

#1  08/01-20 22:21
Hans-Henrik Panton
Indlæg: 21
Godt nytår.

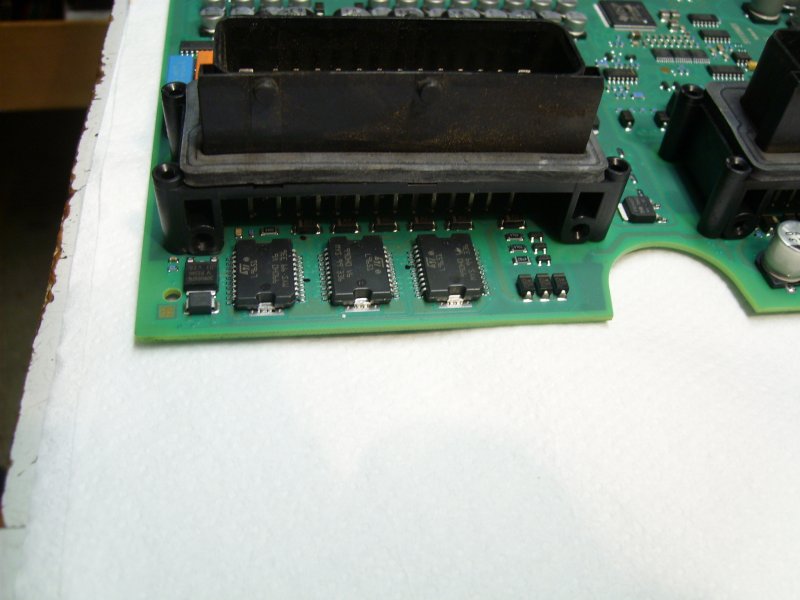

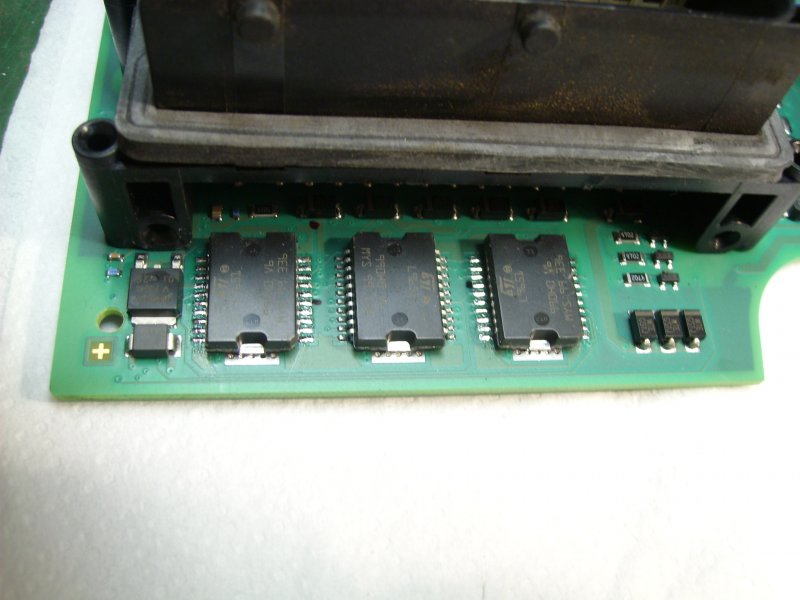

Er der en eller flere der kan fortælle hvordan man kan udlodde en L9651 fra et print. Se vedhæftede billede. Det er ikke kun benene der er loddet, men også basen. og det kræver nok meget varme. Jeg er bange for at ødelægge printet, hvis det ikke blir' gjort rigtigt.
Mvh. OZ1KGI, Hans-Henrik

Vedhæftede filer: L9651.jpg
Redigeret 08/01-20 22:27
#2  08/01-20 22:56
Lars Juel Hansen

Indlæg: 315
Svar til #1:
jeg tror du skal benytte undervarme, og varm luft på oversiden. Der må være nogle af de professionelle elektronikfolk, der kan hjælpe.

----------
mvh - `73
Lars - OZ1FUS

#3  08/01-20 23:36
Peter Andersen (peel.dk)
Indlæg: 519
Svar til #1:

Undervarme og en varmluft udlodde stadion. Bor du i nærheden af Stenløse kan jeg godt hjælpe dig.

Peter

#4  09/01-20 02:40
Deleted user
Indlæg: 203
Svar til #1:
Jeg plejer at ta sådan noget ud ved at montere en såkaldt spadespids , de fås i forskellige bredder, og så eller en 60 watt på hver side samtidig, og den er ude på et øjeblik , skal dog sikre dig der ik er nogen ben der er bøjet om så skal de rettes udd først, dem jeg har taget ud tog en brøkdel af et sekund
Held og lykke
Når jeg piller noget ud i sdm bruger jeg altid to kolber en i hver ende da de små tynde baner ryger for et godt ord

----------
oz8kc

#5  09/01-20 07:29
Lars Juel Hansen

Indlæg: 315
Svar til #4:
Du får ikke den der af printet med 2x60watt kolber, uden at smadre printet. Kølefladen på undersiden af chip skal varmes op først, og så varmluft på oversiden, og når det hele flyder, kan chip luskes af med en pincet.

----------
mvh - `73
Lars - OZ1FUS

#6  09/01-20 07:29
Erik
Indlæg: 1913
Svar til #1:

Hvis du ikke skal genbruge komponenten, så skær den i stykker og lod den ud i små stumper. Det er den mest sikker printbevarende metode hvis du ikke har adgang til special værktøj. Jeg ville skære huset, forsigtig, med en mini skiber, lige inden for benene og derpå lodde benene væk, derefter ville jeg slibe huset ned til indersiden af køle loddefladen og så lodde ud med en stor loddekolbe på den indvendige side af køle lodde fladen. Det er en komponent destruktiv metode, men det er jo lige gyldig hvis komponenten skal skiftes. Omvendt, hvis komponenten skal genbruges og den sidder i noget skrot elektronik, så skær den ud med lidt af printpladen, skær og lod derefter printet væk bid for bid.

vh erik

----------
Mest SWL :-)

Redigeret 09/01-20 07:32
#7  09/01-20 09:32
Arne Fast
Indlæg: 63
Svar til #1:
Hej

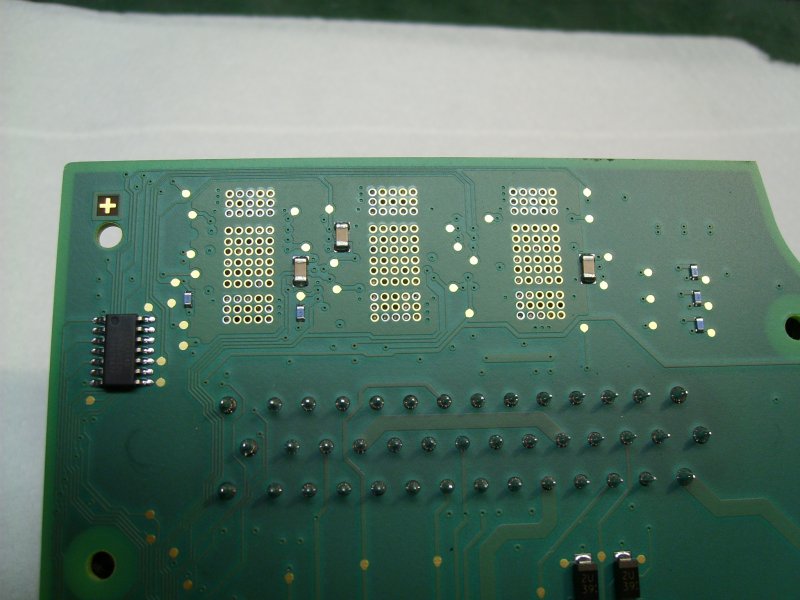

Hvis printet burde der være gennempletteringer i forbindelse med kølepladen
Det er der undervarmen skal på
Mvh Arne OZ4VW

#8  09/01-20 11:35
Hans-Henrik Panton
Indlæg: 21
Svar til alle.

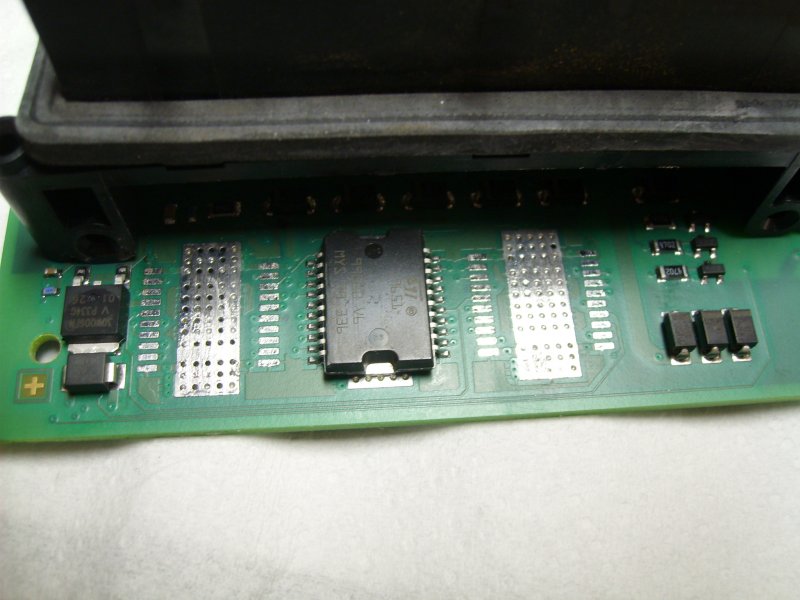

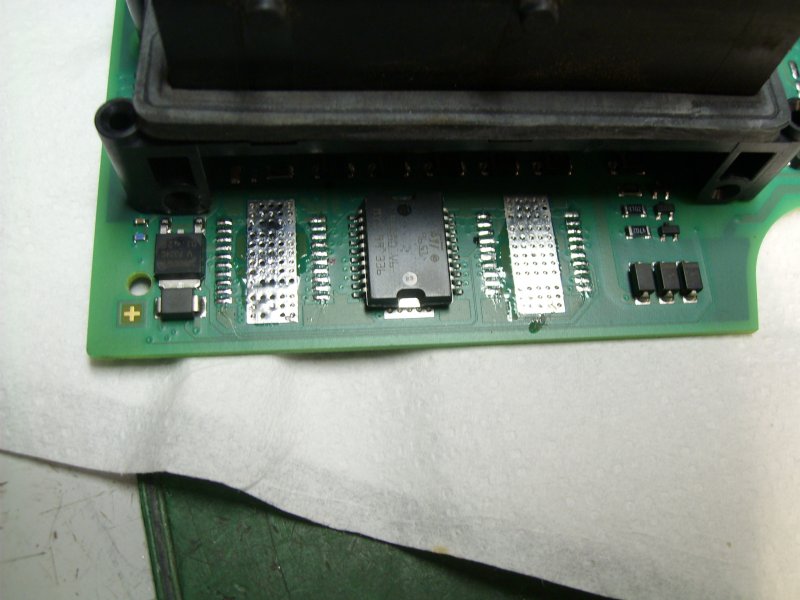

Tak for alle de gode råd. Jeg skar alle benene over med en hobbykniv, og ga' den undervarme med en varmluft loddekolbe. 10-15 sek. så faldt den af..... Loddede alle benene af og rengjode. Klar til montering af nye kredse.
Jeg har vedhæftet et par billeder af printet.
Med venlig hilsen, Hans-Henrik

#9  09/01-20 12:04
Lars Juel Hansen

Indlæg: 315
Svar til #8:
Nydeligt arbejde. Tak for tilbagemeldingen.

----------
mvh - `73
Lars - OZ1FUS

#10  10/01-20 21:23
Deleted user
Indlæg: 9
Svar til #5: jeg har set billederne og jeg har misforstået nr 1 , selvfølgelig kan det jeg skrev ikke lade sig gøre, godt med de foto ,jeg takker mange gange

#11  10/01-20 21:50
Peter Andersen (peel.dk)
Indlæg: 519
Svar til #10:

Hovsa Karsten, der er vist en der har flere profiler og har fået logget ind på den forkerte ;-)

Redigeret 10/01-20 23:23
#12  10/01-20 22:59
Hans-Henrik Panton
Indlæg: 21
Svar til #11:
Ikke forstået.....
God weekend til alle
