Ekspert råd til defekt Diamond X-7000


#1  20/03-20 23:19
Lasse jensen
Indlæg: 6
Hey gruppe, er der måske ekspert tilstede...
Jeg har en X-7000 som jeg købte sprit ny for en del år siden, jeg fik den aldrig til at virke på 2m men på 70cm er den super. 23cm har jeg ikke testet. På 2m slår radioen fra i swr beskyttelses mode.
Jeg opdagede at der måske er op til flere dårlige loddninger i den.

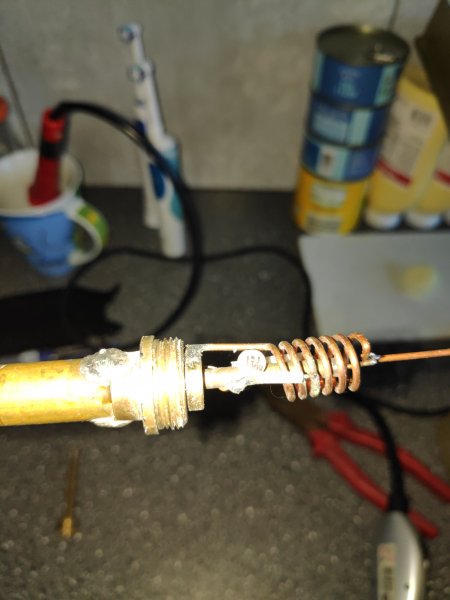

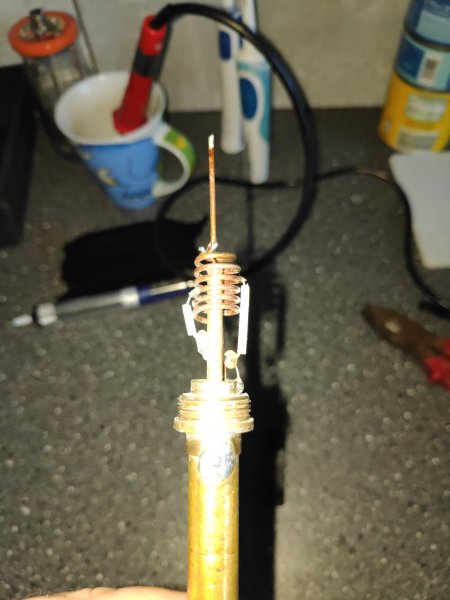

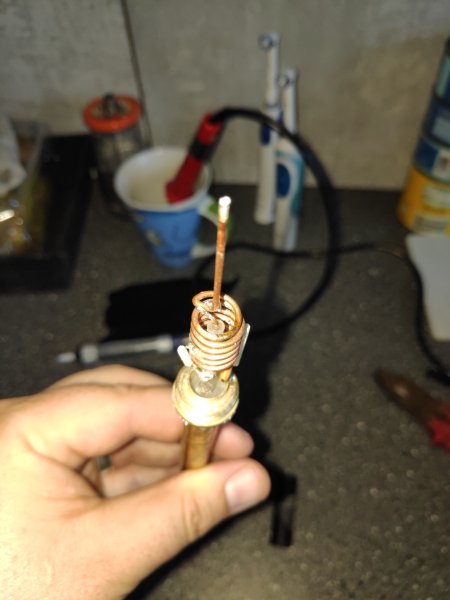

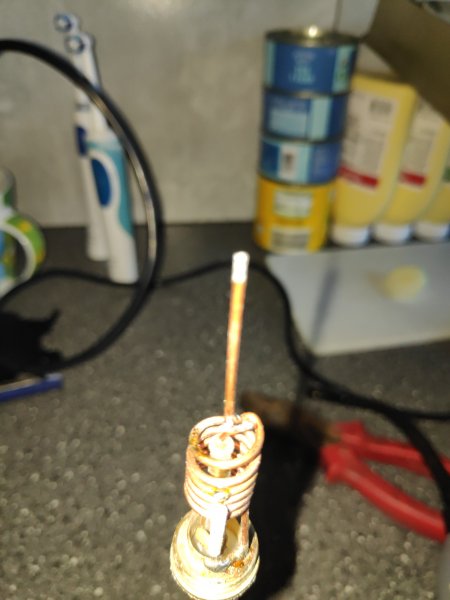

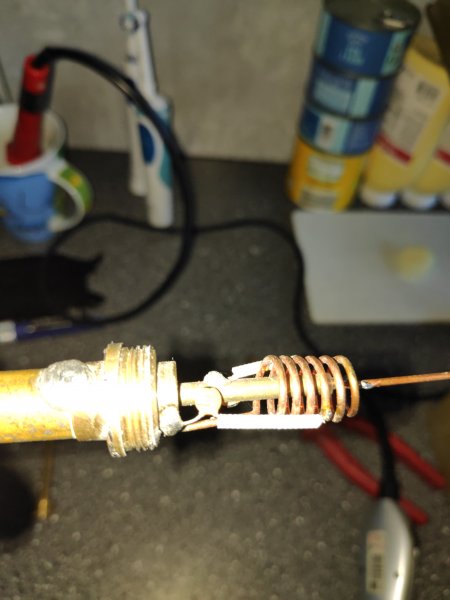

I bund delen sidder der en spole med 6 viklinger og 2 kondensatorer som ligger mellem skærm og leder, og den ene var gået op i loddingen, som nu er fikset, da jeg kunne se hvor den skulle sidde på spolen, pga. tin.

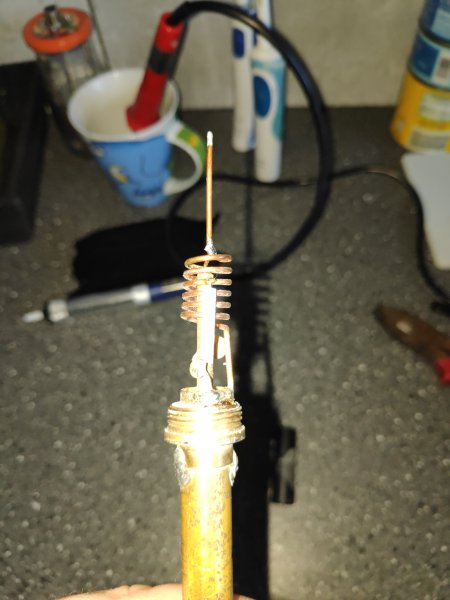

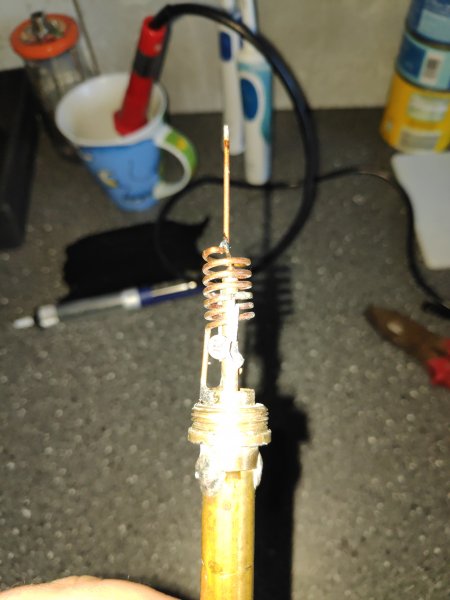

Men hvis jeg ikke misforstår designet helt så sidder der en 3' kapacitet i form af et kobber rør med en plast isoleret stift i midten, som kan justeres op og ned i sit rør, men den stift var heller ikke loddet fast i toppen, og jeg kan ikke se noget tin, hvor den har siddet i eller på spolen. Er der nogen der kender dette design eller kan hjælpe mig med hvordan den skal sidde.
Så den kan komme til at virke også på 2m båndet.

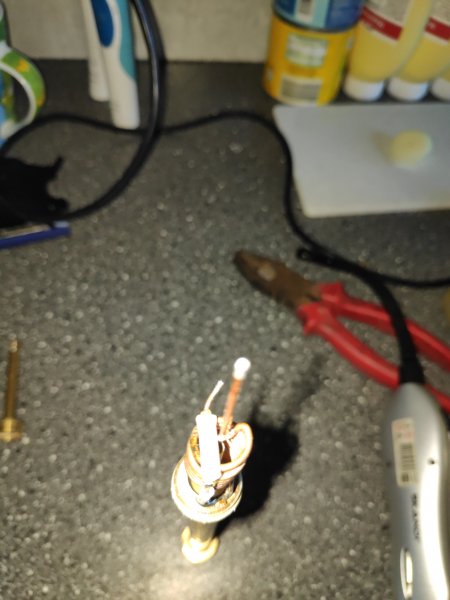

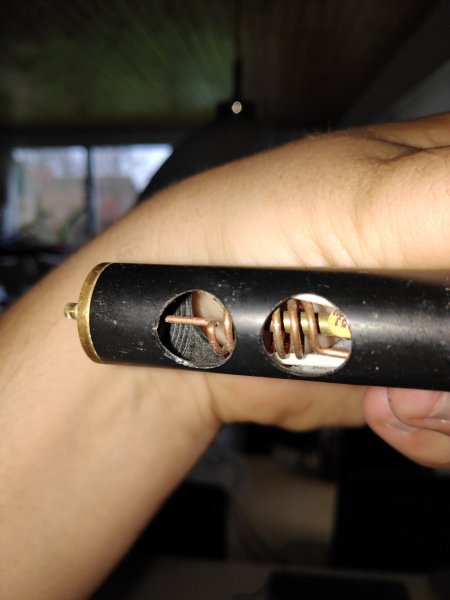

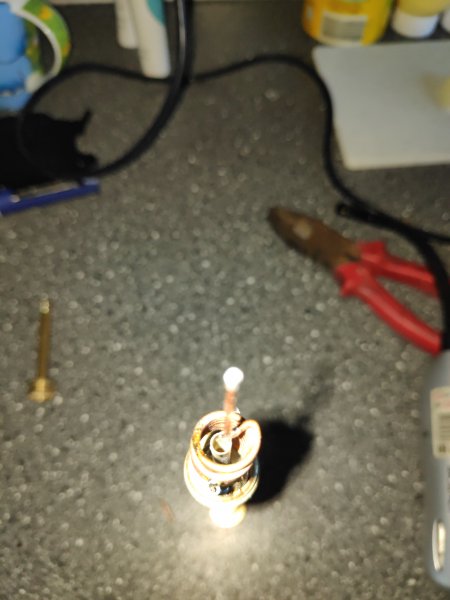

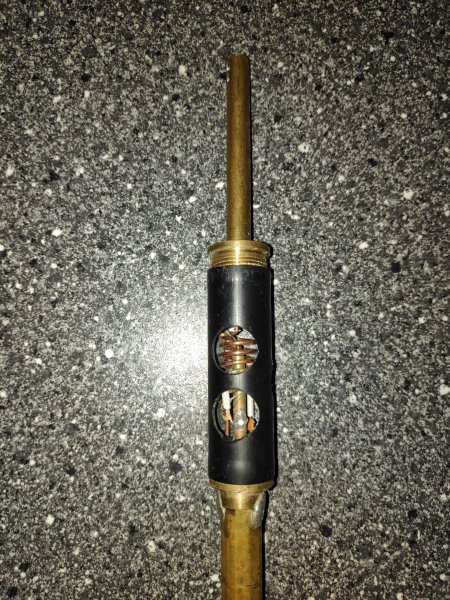

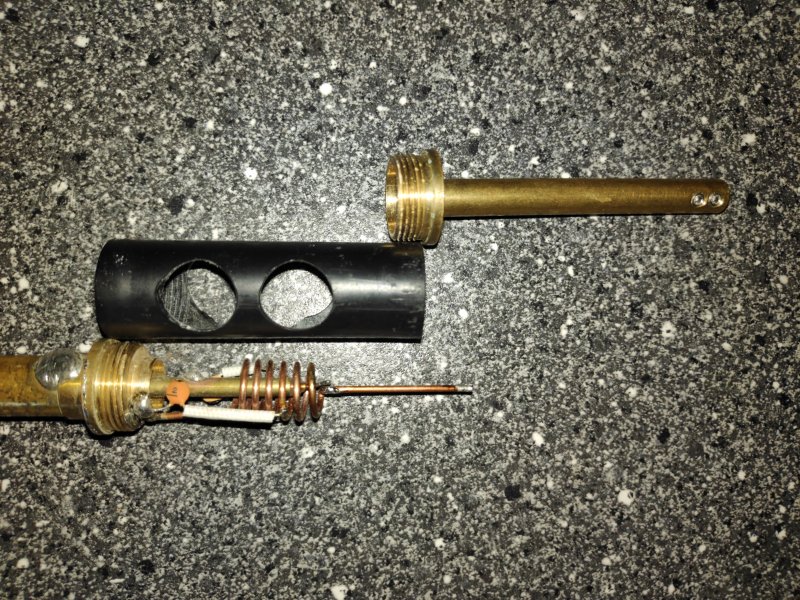

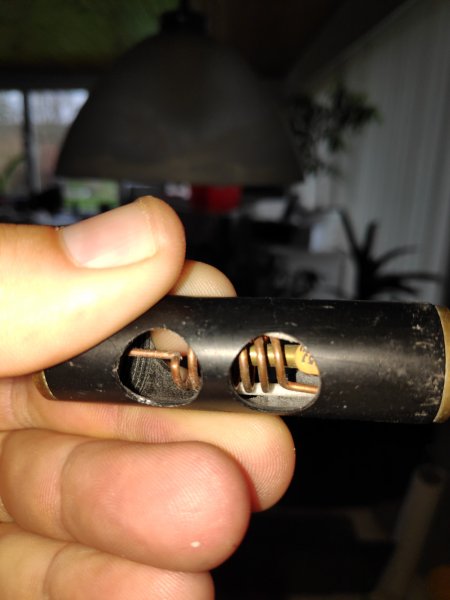

se evt. Alle mine fotos af den nedre sektion.

#2  20/03-20 23:53
Glenn Møller-Holst
Indlæg: 340
Svar til #1:

Måske kan denne side hjælpe?:

http://vklogger.com/viewtopic.php?t=9556#p14299
Citat: "...
I have been making repairs on a brand new Diamond X-7000 2m, 70cm, 23cm co-linear. Fred,
...
Whilst I had the antenna apart I noticed some of the solder joints on the phasing sections were a bit "dry joined" looking so removed the old solder and resoldered, producing a nice shiney joint.
I also resoldered the full circumference of the brass to brass parts at the lower end of the base loading section (see the right side of pic 1)

below several pic of the work done...
..."
http://vklogger.com/viewtopic.php?t=9556#p14301
Citat: "...
I found my one totally saturated inside, all the foam spacers had to be dried out in the sun.
..."

fundet i post i ovenstående tråd:

Ved godt at artiklen refererer til en X-500, men måske kan reparationer og billeder inspirere:
http://vk4ghz.com/fixing-a-diamond-x-500-2-70-a ntenna/

Ved godt at artiklen refererer til en X-510N, men måske kan reparationer og billeder inspirere:
http://pa0fri.home.xs4all.nl/Ant/X510N/Diamond% 20X510N%20modification.htm

.

Backup links:

https://web.archive.org/web/20200321065534/http: //vklogger.com/viewtopic.php?f=11&t=9556

https://web.archive.org/web/20190909092457/http: //vk4ghz.com/fixing-a-diamond-x-500-2-70 -antenna/

https://web.archive.org/web/20170814160443/http: //pa0fri.home.xs4all.nl/Ant/X510N/Diamon d%20X510N%20modification.htm

----------
Glenn, OZ1HFT

Redigeret 21/03-20 08:18
#3  22/03-20 07:24
Glenn Møller-Holst
Indlæg: 340
Svar til #1:

Bemærk at en eller flere keramiske kondensatorer kan være defekte:

http://vklogger.com/viewtopic.php?t=9556#p14299
Citat: "...
Somewhere along the line one of the matching disc ceramic caps in the base loading section was also damaged.
The cap is a 12pF 500V, which I was able to replace.
..."
http://vklogger.com/viewtopic.php?t=9556#p14446
Citat: "...
The cause of my problems was a broken 10pf capacitor. It has a small fracture that wasn't obvious until I started cleaning some gunk from around the bottom of the flange with a soft brush.
..."

-

Gæt:

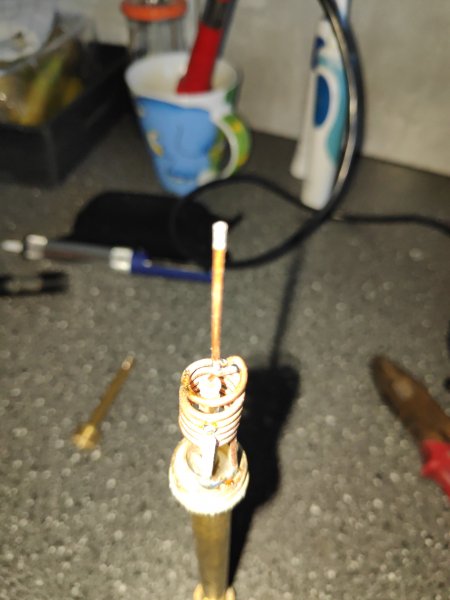

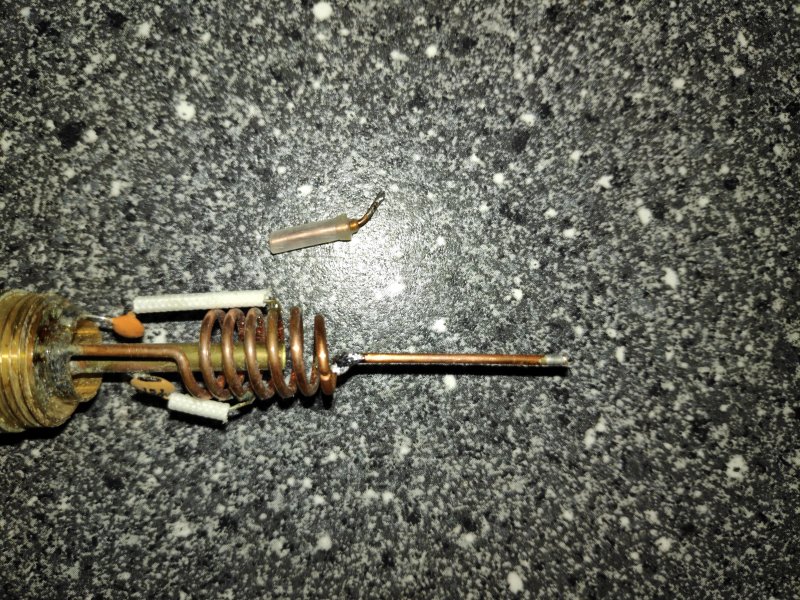

Når man ser på https://www.brugtgrej.dk/attachedfiles/202003202 31438_5e75404e12213.jpg ser det ud til at den lille plast isolerede stift med en tilledning passer i centerrøret.

Så den plast isolerede stift, skal nok skubbes nok ind i centerrøret, så tilledningen kan loddes på toppen af sidste spolevikling (her er loddet før).

Kig på den plast isolerede stift med forstørrelsesglas (x10 ?) og se efter et ringmærke i plasten? (I så fald kan man se hvor langt plasten skal skubbes ind.) (har tilledningen være loddet på spoletoppen, burde man med forstørrelsesglas se et aftryk i loddetinnet, som passer med tilledningen?)

Formålet kunne være at gøre spolen mere mekanisk stabil - og som en bieffekt fås lidt kapacitet til det "signalvarme" centerrør - 23 cm high-pass?

Du kunne spørge VK2TDN i denne tråd den hvor hans plast isolerede stift sidder:
http://vklogger.com/viewtopic.php?t=9556#p14299

----------
Glenn, OZ1HFT

Redigeret 22/03-20 08:24
#4  23/03-20 17:27
Kim Liljekrans, OZ5IQ
Indlæg: 879
Svar til #1:
HAR du fået løst dit lille problem ?

VH OZ5IQ, Kim Roskilde

#5  23/03-20 18:08
Kenneth OZ1IKY

Indlæg: 135
Hejsa

Jeg håber da han har fået løst sit problem?

Kom til at tænke på en hjemmeside som har en del interessante antenne-beskrivelser.
Bl.a. en hvor en russer har lavet sin egen X200 antenne.
http://www.antentop.org/003/files/x200.003.pdf



VY 73 og god eksperimenter-lyst til stort set alle

Kenneth OZ1IKY


----------
... DON'T FEED THE TROLL !!

DISCLAIMER
Dette indlæg er ikke en bevidst chikane af nogen som helst, ej heller en bestemt person.
Hvis nogen alligevel skulle mene dette,
må det stå for egen regning og mangle enhver form for dokumentation

#6  24/03-20 11:31
Lasse jensen
Indlæg: 6
Jeg har ikke fået løst problemet endnu, men jeres hjælp er guld værd, og tror jeg ender med en X-7000 der virker.

Jeg bringer lige lidt svar med citaiter til jer, uden nogen særlig order.

citat->(phasing sections were a bit "dry joined")
denne tråd var fra 2010 hvis jeg ikke husker forkert, min antenne er fra 2012, så det tyder på der har været en ny ansat som lige skulle lære, om lodde kunst :) da jeg er sikker på min havde, to dårlige loddninger.
på samme måde har jeg kunne resolder det ene punkt, fordi jeg kunne se tin rester på begge dele. Lodde punkt 2, (ved kapasitets stift) vender jeg tilbage til senere i min tekst.

citat->(Ved godt at artiklen refererer til en X-510N)
super læsning, undre mig jeg ikke selv har fundet disse indlæg?

citat->(The cause of my problems was a broken 10pf capacitor. It has a small fracture)
Her tror jeg at jeg rammer mit problem, jeg bestiller 4 nye kodensatorer, (alle 4, da jeg ikke kan teste dem) mere herom senere i min tekst.

citat->(så tilledningen kan loddes på toppen af sidste spolevikling (her er loddet før))
har er du blevet snydt, det er min skyld, men takker for dit engagement, fedt i hjælper på den måde, men.
rest tin i toppen er fra mit eget gæt på hvor denne stift skal havde siddet, og plast kanten er fra min varme ved lodning, men skarpt øje,
men denne stift bar ikke præg at elektrist tilledning overhovedet, bortset fra en lille lille prik, som måske kun kunne mærkes/føles med en lille kniv, men enden af denne stift kan kun nå, en til loddning der hvor jeg har prøvet at lodde den på, så derfor er der en tin klat, men det afhjalp ikke problemet.
Tilbage er der så kun de 4 kodensatorer som kan være defekte, kan ikke se de skulle være synligt flækket eller noget, men jeg lodder stiften på der hvor vi tror den skal sidde, og bestiller 4 nye kodensatorer.

X-7000 er rated 100w.
jeg antager de fire kodensatorer er af typen.
"keramiske skive kodensatore"
mærket
1. sort prik i toppen af skiven, med er 2 tal med en streg under
2. J15 500V
3. 3C KCK
4. 3C KCK

Jeg antager dette betyder:
1. 2pF
2. 15pF 500V
3. 3pF
4. 3pF

er mine antagelser rigtigt?

hvad hvis jeg kan få de samme farad værdier men højere Volt, vil min antenne så kunne klare mere end 100W, eller ligger det det svage punkt et andet sted?

Hvor ville i købe disse kodensatore?

Tak for jeres hjælp, i er super.


Redigeret 24/03-20 11:32
#7  24/03-20 11:37
Preben Larsen
Indlæg: 278
Svar til #6:
Hej Lasse
Ang kondensatorer, der er flere, som både proffesionelt og amatør, der bruger korte stykker teflonkabel som kondensatorer,,
Så bl.a. en HB9CV antenne, hvor der sad en stump kabel ved føde punktet, så underligt ud indtil jeg kunne se den var som kondensator..

vy 73 de ozfhu Preben
