LimeSDR intet signal?

Denne tråd er lukket for nye indlæg

#1  01/04-20 11:34
Lasse Jensen
Indlæg: 48
Hey Gruppe
Jeg kan ikke få min LimeSDR-USB3 module til at modtage noget signal.
Hverken mit 2.4Ghz wifi signaler eller 88-108Mhz FM broadcast RF?
Det eneste jeg har fået den til at modtage er signaler jeg selv udsender 1/2 meter fra selve USB modulet, et analog 11m signal og et analog 2m signal. er der nogen der har erfaring med SDR, og måske LimeSDR som kan kende mine problemer?

Noget info:
Win10 v1909
Windows-drivers-master v1.2.3.14
LimeQuickTest siger "all passed"

Version information:
Library version: v19.04.1-PothosSDR-2020.01.26-vc14-x64
Build timestamp: 2020-01-26
Interface version: v2019.1.0
Binary interface: 19.04-1

Jeg har prøvet de mest alm. software pakker.
SDR Sharp, SDR Console, SDRAngel og CubicSDR
enter fryser de, ellers giver de bare ikke noget signal input.

Hilsen Lasse

#2  01/04-20 16:10
Jørgen Kragh
Indlæg: 638
Svar til #1:
Hejsa

Jeg har en Lime Mini, men det jo samme chip.

1.
Hvis de signaler du modtager på 1/2 meter afstand er rigtige, dvs. spektret i din SDR SW ser rigtigt ud, og du kan demodulere signalerne, har du hul igennem til modtageren, og din SW kører, som den skal.

I så fald skal du sikre dig, at du har valgt den rigtige antenneindgang, og at du har skruet op for RF gain. De indstillinger finder du i din SDR SW.

2. Hvis signalerne IKKE ser rigtige ud, er der flere (mange) muligheder: Her er lidt at starte med:

Bruger du et USB3 kabel?

Kan Lime Suite komme i kontakt med din enhed, så du kan aflæse dens serienummer?

Har du kalibreret enheden med Lime Suite?

Har du prøvet at se i dette forum:

https://discourse.myriadrf.org/

Jørgen



#3  02/04-20 10:30
Jan Holm Jensen
Indlæg: 52
Svar til #1:
Hej Lasse
Jeg har også haft problemer med at få LimeSDR Mini til at køre. Min erfaring er, at SDRconsole var let at få til at virke under Windows 10. Jeg bruger mest Linux, og der kan SDRangel godt fungere.

Dine data ser vist okay ud og Jørgens svar er vigtige med valg af antenne og gain.

Ellers tror jeg det kunne være Windows USB-driver, som driller eller dine Pothos/Soapy-libs.

Hvis du ikke har de rigtige USB3-kabler/porte, er det vigtigt at køre donglen med lav samplingsrate (f.eks. max 5 Msps)

73 OZ1OY

----------
Vy 73 de OZ1OY

#4  02/04-20 17:03
Jørgen Kragh
Indlæg: 638
Svar til #3:
Hej Jan

Mens Lasse checker sit system et par kommentarer herfra.
.
Jeg syn's SDRangel kører meget langsomt i Ubuntu 18.04, så jeg er mere eller mindre overgået til at bruge en lidt primitiv radio skrevet i GNU Radio. Så kan jeg også få det som jeg vil have det.

SDR-Radio kører rigtig godt, og det gør nyere udgaver af SDR# også, og så er man fri for at skulle bruge Zadig.

Jørgen

#5  03/04-20 09:15
Jan Holm Jensen
Indlæg: 52
Svar til #4:
Hej Jørgen

Ja, vi må jo prøve og hjælpe Lasse igang.

Jeg har fulgt dine indlæg om LimeSDR og med på, at du ikke er så tilfreds med SDRangel. Den trækker også 80% cpu-resourcer, når jeg kører med mine små Linux laptops (Acer Aspire Celeron N3050). Men det er mig bekendt den eneste Linux SDR-app, som kan køre med LimeSDR mini til både RX/TX. Jeg bruger også Quisk til SDR, og den bliver måske god nok i fremtiden til LimeSDR også. GNU Radio behersker jeg desværre ikke.

Nu prøver jeg også Edouard's headless server-version, hvor jeg kører uden SDRangel GUI-interface på en lille arm Raspi 3+. Planen er at bruge LimeSDR + Raspi i en mastplaceret box, f.eks. til QO100 uplink.

Jeg vil anbefale Lasse at prøve at følge Simon Brown's vejledning til LimeSDR mini på SDRconsole. Det kørte for mig på Windows 10 første gang helt uden problemer (hvilket overraskede mig, fordi LimeSDR virkelig har drillet på Limux)


----------
Vy 73 de OZ1OY

#6  03/04-20 15:39
Jørgen Kragh
Indlæg: 638
Svar til #1:
Hej igen


I et andet forum skriver du:
I have tried all the antenna ports RX1 H L W and RX2 H L W, I got FL-SMA adaptors on the first port set (RX1-HLW) but i only have 3 small RP-SMA WIFI antennas

Er du nu HELT sikker på at du ikke er kommet til at forbinde en antenne med RP-SMA han (den med omløber) direkte med den normale SMA hun på Lime'en???

Så har du nemlig ingen forbindelse, og så giver dine rapporterede symptomer god mening.
Jørgen

Redigeret 03/04-20 15:51
#7  03/04-20 18:44
Jørgen Brandt-Larsen
Administrator

Indlæg: 110
Hej
Jeg leger også lidt med LimeSDR mini og SDR console (v3.0.20) under Win10 men har det problem at SDRConsole ofte fryser når frekvensen ændres i store step 10 eller 100Mhz. Har prøver på 2 PC’er og med USB2 og USB3 kabler men uden held. Hvis jeg bruger en RTL-SDR på samme program er der ingen problemer. Har i nogen gode råd?

mvh
Jørgen

#8  04/04-20 06:13
Erik
Indlæg: 1912
Op! Over nattens spam!

vh erik

----------
Mest SWL :-)

#9  04/04-20 08:33
Jan Holm Jensen
Indlæg: 52
Svar til #7:
Jeg kan genkende samme problem med SDRconsole. Jeg stoppede modtageren, skiftede frekvens og startede igen, for at undgå den går ned.

----------
Vy 73 de OZ1OY

#10  04/04-20 11:51
Jørgen Kragh
Indlæg: 638
Svar til #7 og 9:
Svende,

Det har jeg også set, men jeg har også mest opfattet det som et USB3 problem (læs: ringe USB3 kabel og et lidt billigt stik på Lime Mini). Nu bruger jeg mest SDR-Console i forbindelse med QO-100, og der skal der ikke QSY'es så meget. Skal jeg lave noget mere skummelt (jammer f.eks.) sker det i GNU Radio.

Jeg har ikke lige nu nogle rigtigt gode bud, ud over at SDR-Console bealster CPU'en ret meget, og at Lime Mini gør det samme.

Nogen der har prøvet med den "store" Lime?

Jørgen

#11  08/04-20 12:19
Lasse Jensen
Indlæg: 48
Hi Igen.

"Ja, vi må jo prøve og hjælpe Lasse igang."
5 kokkehuer til dette forum,., nej, jeg mener jo 5 radiorør :)

Ang. gain kontrol, i Lime suite har jeg prøvet om der er en gain kontrol jeg ikke kender, men i SDR Sharp og SDR Consol m.fl. gør det ikke nogen forskel om jeg giver fuld gain.
Min først testede Win PC med USB3 opførte sig på samme måde men helt uden lyd fra SDR software??, så jeg prøvede en anden laptop med USB3 og fik fin lyd, men stadig flat signal.
Med hensyn til RP-SMA og SMA, hun vs han.
Jo, det er ikke der problemet ligger heller, alle hetro og ingen homo forbindelser der. :)
Jeg har ikke prøvet en USB2 forbindelse ved lav bitrate, det kunne jeg jo prøve bare for testens skyld. Jeg har kun et USB3 forlænger kabel, men det er helt nyt indkøb til dette foremål, men hvis windows opdager LimeSDR USB modulet tænker jeg at alt er ok, og jeg har ikke store HF signaler indendørs heller.
Før jeg kan teste under Linux, skal jeg reinstallere en KaliLinux da den ikke spiller så nice pga. en masse sikkerheds begræsninger, men den får snart en meget generisk Ubuntu, så jeg kan læne mig op af diverse step by step guides med LimeSDR.
Jeg har læst om døve LimeSDR moduler pga. de ikke er optimeret til sub 100Mhz, tænker ikke at jeg skal udføre disse mod og fjerne denne kodensator (MN18) og hvis jeg tester på UHF 2.4Ghz wifi og VHF 99.6Mhz så burde disse ikke være noget problem, hvis så jeg får det hele til at spille på de UHF og VHF frekvenser, så kan jeg altid modde til de lavere HF frekvenser.

Med hensyn til RX/TX
Ja en SDR software suite med TX support ville være bedst, men bare RX signal først, så må jeg se hvad TX muligheder der er, men jeg valgte LimeSDR pga. dens TX egenskaber, men en ting af gangen.

Når jeg forbinder min LimeSDR-USB med Lime Suite kommer denne fejl:
[11:48:36] WARNING: Gateware version mismatch!
Expected gateware version 2, revision 21
But found version 0, revision 0
Follow the FW and FPGA upgrade instructions:
http://wiki.myriadrf.org/Lime_Suite#Flashing_im ages
Or run update on the command line: LimeUtil --update

jeg køre så

C:\Program Files\PothosSDR\bin>limeutil --update
Connected to [LimeSDR-USB [USB 3.0] 9081C05C42C3A]
Existing firmware is same as update (4)
Existing gateware is same as update (2.21)
Firmware and Gateware update is not required.
Programming update complete!

så køre jeg LimeUtil --update --force
og her efter, forbinder Lime Suite uden denne fejl
men efter power down, så skal den flashes igen???

Så måske det er noget firmware der ikke matcher, syntes bare det ser ud til den får den nyeste fra Pothos pakken. og selve driveren, er der kun en at vælge i mellem til LimeSDR-USB kortet og den er fra 2017, men det må jo være fordi den er ok.
hvad firmware versioner ligger der i jeres, hvis i har LimeSDR-USB (non mini) og hvis nogen i har en ini fil til non-mini til lime suite settings.?

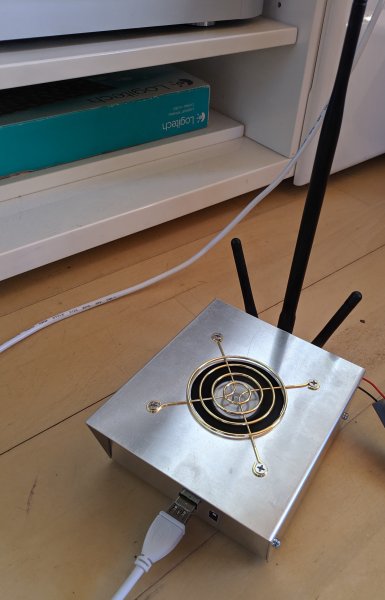

Jeg havde nogen spikes som altid var der, det var nogen spøgelses signaler, så jeg byggede en RF tæt alu. kasse, men det er jo kun godt, men under mine første eksperimenter med at få disse spikes væk, har jeg måske fået skruet på noget firmware, da det ikke er min alu kasse der har fjernet disse spikes, men noget software/hardware fejl, da disse spikes altid lå samme sted på mit spectrum, uanset frekvens.
Mine spikes er næsten væk, men det er mit signal også, måske der er sammenhæng i dette.

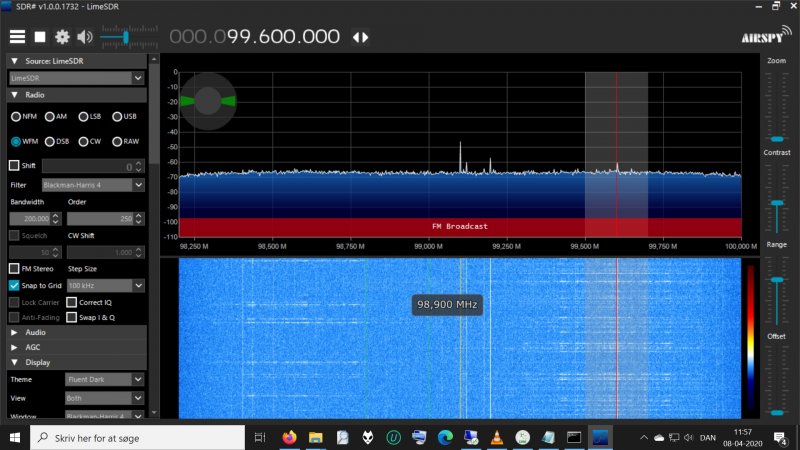

Vedhæftede filer: LimeSDR_Alu.jpg   Udklip.jpg
Redigeret 08/04-20 15:46
#12  09/04-20 09:46
Jan Holm Jensen
Indlæg: 52
Svar til #11:
Hej igen Lasse
Jeg vedhæfter Linux-output fra LimeUtil og LimeQuickTest på min LimeSDR mini med et USB2-kabel/stik.
Jeg har kun eengang forsøgt et lytte på et wifi-signal på 2,4 GHz, og det var ikke let (en stor downloadfile og stor bredbåndskanal). Et FM-signal på ca. 100 MHz og en god antenne, er nok mere stabilt.

Jeg syntes dine test med Lime Suite ser lidt underlige ud ("But found version 0, revision 0"). Hvis du opdaterer med Lime Suite til nyeste version, skal du også sikre, at det er Lime Suite af nyeste version.

Hvis du kan komme igennem med en fejlfri LimeQuickTest, tror jeg din modtager er ok. Jeg mener også der er en looptest for TX, men den kræver vist noget kabel og dæmningsled, og dette har jeg ikke prøvet. Men første skridt er jo også, at få gang i modtageren.

----------
Vy 73 de OZ1OY

Vedhæftede filer: limeutil1.txt
#13  09/04-20 11:54
Jørgen Kragh
Indlæg: 638
Svar til #11:

Jeg syn's de tests ser mystiske ud. Jeg har gjort mig til vane at lave alle opdateringer via Lime Suite i Ubuntu, for jeg er ikke sikker på, at LimeSuite fra Pothos-pakken altid er lige opdateret.

Hvis du har fået flashet Lime'en korrekt, skal den ikke reflashes efter power down.

Lime'en skal lytte fint ved 100 MHz. Det er først under 30 MHz eller lavere (8 MHz for mini'en) at det begynder at knibe. Måske du skulle prøve med en lidt større antenne end en 2,4 WIFI antenne ved lytning på 100 MHz.

Jørgen

#14  13/04-20 10:03
Lasse Jensen
Indlæg: 48
Svar til #13:
Ja, men hvis jeg tuner ind til f.eks. 2.417Ghz med mine 3 små sma antenner, så burde jeg jo se et fint wifi signal fra mine egne wifi access point, ved godt det skal lyde som støj men signalet skulle være meget kraftigt, og karakteristisk i SDR softwaren. Jeg har selv 2 wifi signaler, her et 802.11g og et 802.11n.
Grunden til jeg har 3 antenner på er at jeg havde 3 små u.fl til SMA pigtails
som jeg ville teste med inden jeg bestilte 12 nye, så jeg har "kun" antenner
på RX1 low high og wide og ingen på RX2 eller TX1 eller TX2 heller ikke til ref. clock´s så kun 3 ud af 12 U.FL stik er optaget, og jeg har prøvet at fysisk flytte de 3 over på RX2 men uden resultat heller.
Min seneste test var at prøve en USB2 forbindelse, men stadig samme døve lime.

Takker for jeres tid.
