Motorola Staccato frekvensændring

Hej
Er der nogle kloge hoveder herinde, som har kendskab til Motorola Staccato.
Jeg ønsker at kode en anden frekvens i end den nuværende,
og ved godt at man kan kode radio via passende kabel og software,
men jeg synes også at kunne google mig frem til at det er muligt at ændre direkte i eprom eller eeprom.

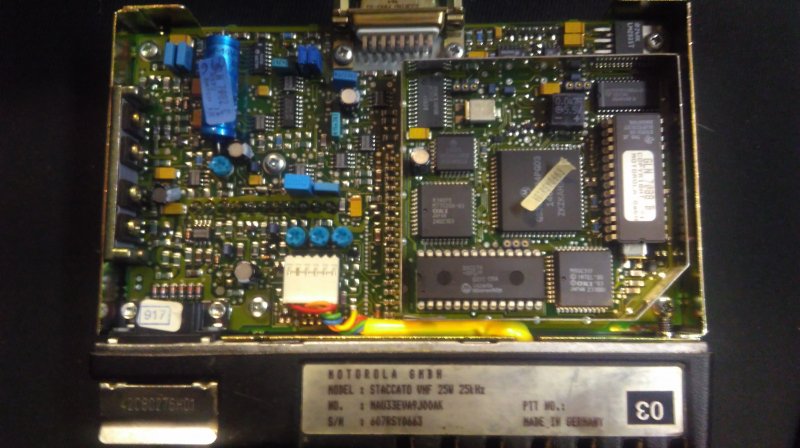

Der sidder en 27c512 eprom og en 28c17a eeprom i.
Dem har jeg begge udlæst, men kan ikke genkende/finde de nuværende kendte frekvenser i dataene...….!
det er sikkert fordi de er kryptisk omregnet til hex…..!
Så spørgsmålet er om der er nogen herinde som kan hjælpe med at finde hvor det kan ændres i dataene og udregne nye frekvenser...….?
Jeg kan selvfølgelig sende filerne og frekvenserne til rette person.....
(jeg kender også nuværende rx og tx frekvenser)
på forhånd tak
Peter

Svar til #1:
Har du prøvet med et hex program ?

Svar til #2:
Ja, jeg har siddet og kigget det igennem, men kan ikke gennemskue hvordan det er strikket sammen.

Svar til #3:
Ved du hvilke frekvenser der er i den ?

Svar til #4:
ja.
jeg kender både rx og tx.
det står også på indersiden af låget i den....
men jeg kan ikke se nogle af dem i filerne...…!
formentlig fordi de er sammensat af flere delfrekvenser binært eller noget lignende, som jeg ikke har nok forstand på..... :-)

Svar til #5:
Så skal du indtaste frekvensen i dit hex program og omdanne den til hex... og så lad programmet søge efter alle forekomster af sekvensen.. (husk at gemme en kopi af filen inden du fusker i den)

Derefter erstatter du sekvensen med den nye frekvens også i hex...

Og husk nu endelig at checksummen på den nye fil skal være den samme som på den gamle...

Svar til #5:
Hexnotationen i motorolaen kan i øvrigt være skrevet baglæns...

Svar til #7:

ja og for at komme lidt ekstra krydderi på, så tænker jeg næsten at det er dele forhold på syntesen man beskriver incl kanal raster

vy 73 de oz1jee

Svar til #8:
det er nemlig lige det jeg tror med hensyn til delefrekvenser...m.m.….!
så det bliver sgu lidt langhåret at gennemskue for en rookie……!

hvis jeg i det mindste bare vidste hvilken adresse frekvenserne ligger på.
så var der en lille chance for at jeg kunne finde ud af det..

Svar til #9:
Det må være til at opsnuse..

Svar til #10:
rx 167,25
tx 158,25

Svar til #1:
Hej,
Det er faktisk ikke så svært som det rent umiddelbart kan virke.
Det er helt sikkert at det er deleforholdene til syntesen som man gemmer i en EEPROM - typisk. Så er spørgsmålet hvad det er man skal kikke efter. Jeg er sikker på at Motorola, ligesom mange andre, bruger det man kalder dual modulus PLL princippet. Det kan man se ud af diagrammet og de anvendte PLL komponenter. Hvis du så kikker på de frekvenser som er opgivet til TX så vil du kunne regne dig frem til hvad de forskellige værdier der skal være for N og A deleren. Husk der indgår tre værdier i sådan et system. Den tredje værdi er pre-scalerens dele forhold som man ikke kan pille ved. Formlen for disse udregninger findes i databladet til den anvendte PLL kreds. Held og lykke...

Svar til #12:
tak for kaffe...….
jeg er allerede stået af...….!
Jeg er trods alt "kun" elektronikmekaniker.
jeg har slet ikke nok erfaring på det område.... :-)

Jer tror bare det bliver et droppet projekt...…!

Svar til #13:
Du kunne prøve at finde nogen der har prøvet det, eller har den rigtige software og ribboks..

Svar til #http://www.kevlange.se/photoalbum9.html

Svar til #15:
tak
jeg har prøvet at skrive til ham,
så må jeg se om han har noget jeg kan blive klogere på..... :-)

Svar til #16:
Det kunne være :-)

Svar til #

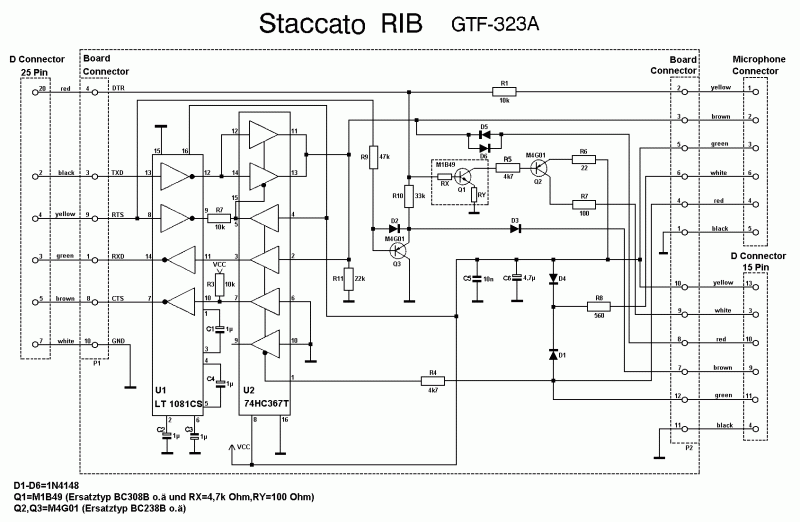

Langt det letteste er bygge det lille programmerings interface der høre til staccato , og så den tilhørende software, alt info er og finde på nettet omkring det her, og så spiller det bare med og redigere alt lige fra tonesystemer til frekvenser uden skal sidde omregne og bøvle med HEX osv..... det tager en 1/2 time og bygge det lille interfase mellem radio og PC.

Svar til #
Hej
Jeg har mailet lidt frem og tilbage med Gert fra kevlange.se
Han og jeg er kommet frem til at disse Staccato ikke er det rette valg for en rookie som mig,
Da jeg skal flytte frekvenser ca 9Mhz,
kræver det en tuning af radioer bagefter,
og det har jeg hverken udstyr eller forstand til.
SÃ¥ hvis nogen har lyst til at overtage 3 stk Motorola Staccato VHF 25w
i bytte for f.eks. 1 stk GM950 eller lignende,
så sig til...… :-)
Det eneste jeg har pillet i den ene er udtagning og isætning af eprommer til udlæsning af data.

mvh Peter

Svar til #

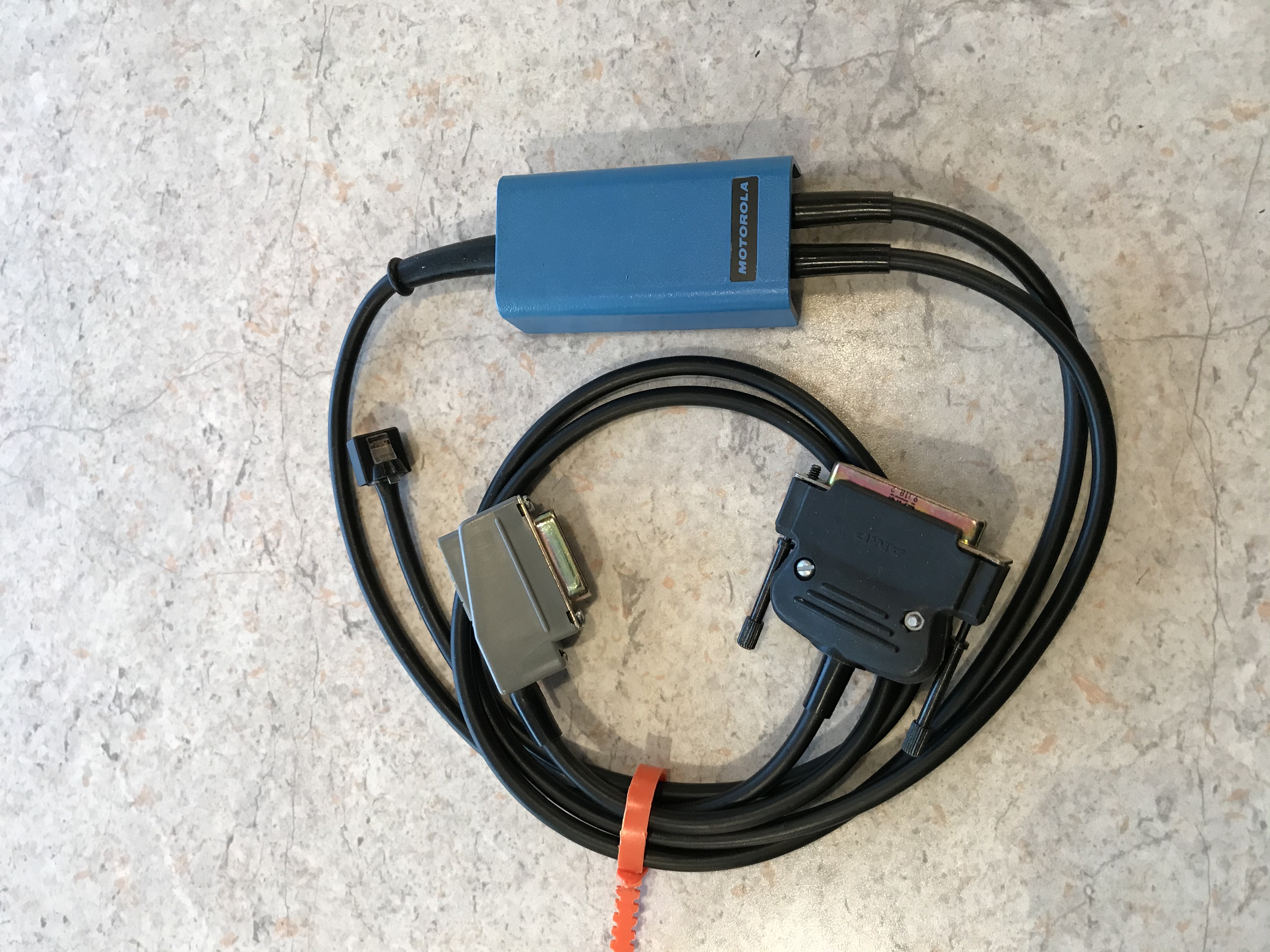

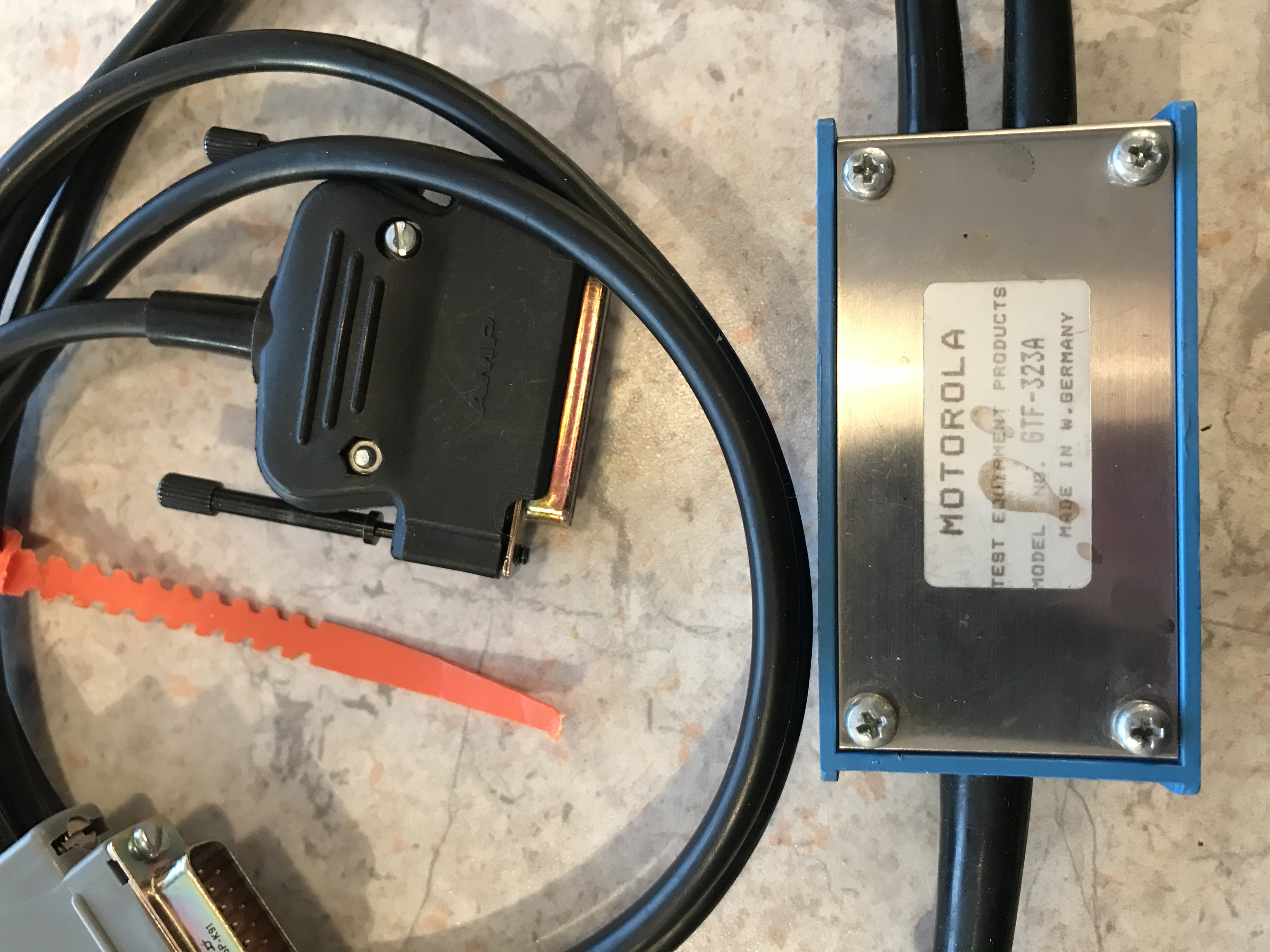

Ja en staccato er en halv Stormo 5500 og en halv stormo 6000 , og ja den skal lige justeres efter et frekvens skifte men så er det heller ikke svære , men har du en gang fået dem justeret til f.eks amatør båndet , så skal de ikke justeres mere og du kan programmere dem alt det du vil her uden justering ... man kan vælge bygge programmerings interface Selv da man ikke kan bruge den normale Motorola RIB box da denne radio type bruger sit eget interface , man kan også eftersøge et originalt programmerings kabel / interface , og det ser ud som på foto ..
